Passo 3 · Prumadas e rede

Ao final, o esgoto de cada ambiente vai ter um caminho até a rua: desce por um tubo, passa pelas caixas e termina na destinação final. São 17 passos, pavimento por pavimento, e mais 2 para quando precisar mexer.

Antes de começar

• Termine o Passo 2 · Ligações: todo ambiente precisa estar Confirmado. Sem isso, o passo 3 não abre.
• Quatro nomes que vão aparecer: TQ é o tubo de queda (o cano vertical que desce pelos andares); TG é o tubo de gordura (só para pias de cozinha); CI é a caixa de inspeção (a caixa no chão, por onde o esgoto segue para a rua); CG é a caixa de gordura (a caixa que segura a gordura da cozinha).
• Este tutorial é só da camada Esgoto. A camada Ventilação (os canos de ar) tem o tutorial A camada de ventilação.

Passo a passo

No pavimento de cima (o pavimento tipo)

1

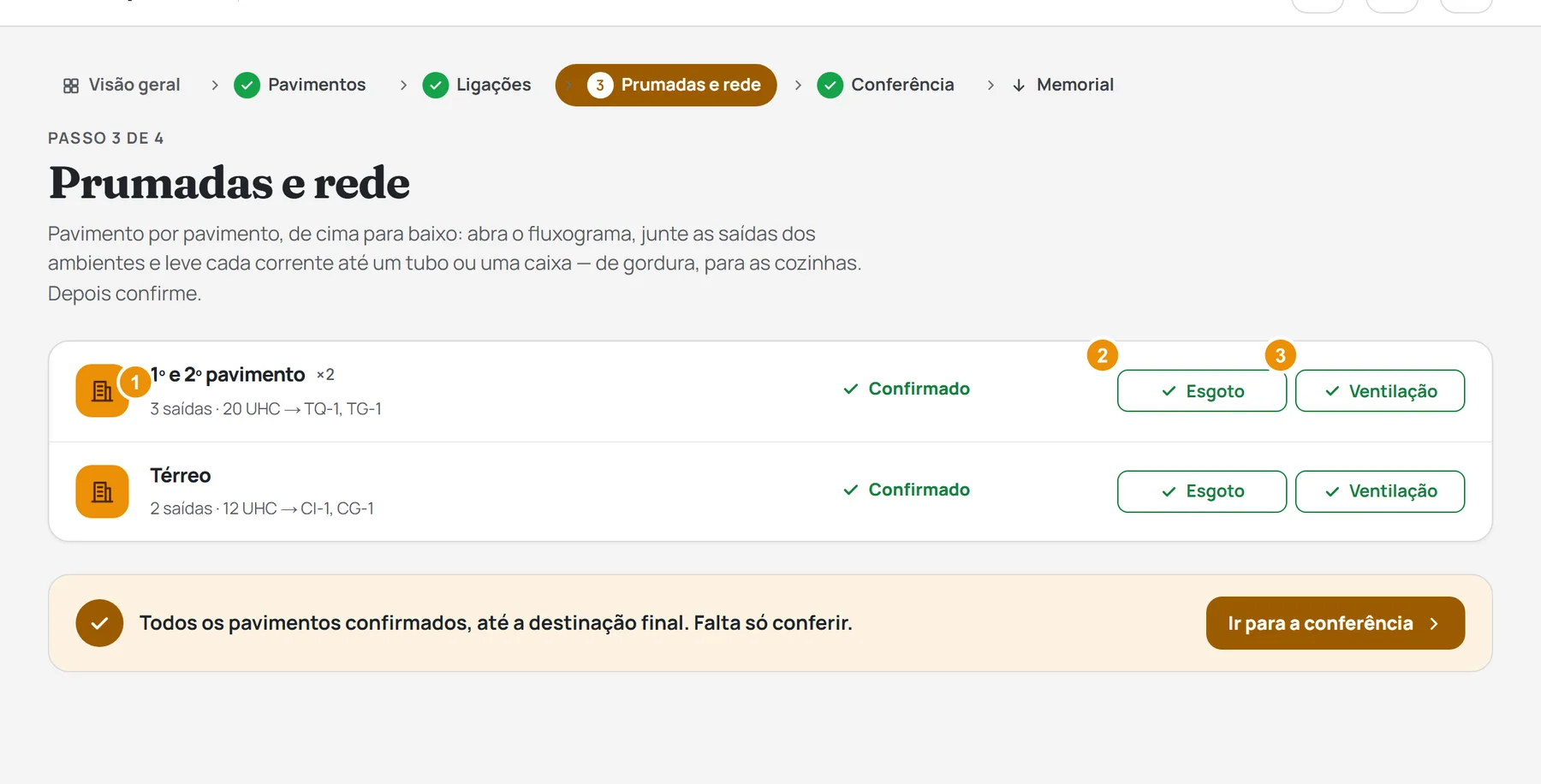

Abra o esgoto do pavimento de cima

Clique em Esgoto na linha do pavimento marcado como próximo. Abre uma janela com um cartão para cada ambiente: são as saídas (o cano que sai de cada ambiente).

O título diz Pavimento tipo · vale para os N andares: o que você fizer aqui vale para todos esses andares.

1. 1A linha do pavimento: quantas saídas tem e para onde vão
2. 2Esgoto: o botão que abre este tutorial
3. 3Ventilação: a outra camada (tem tutorial próprio)

2

Crie um tubo de queda

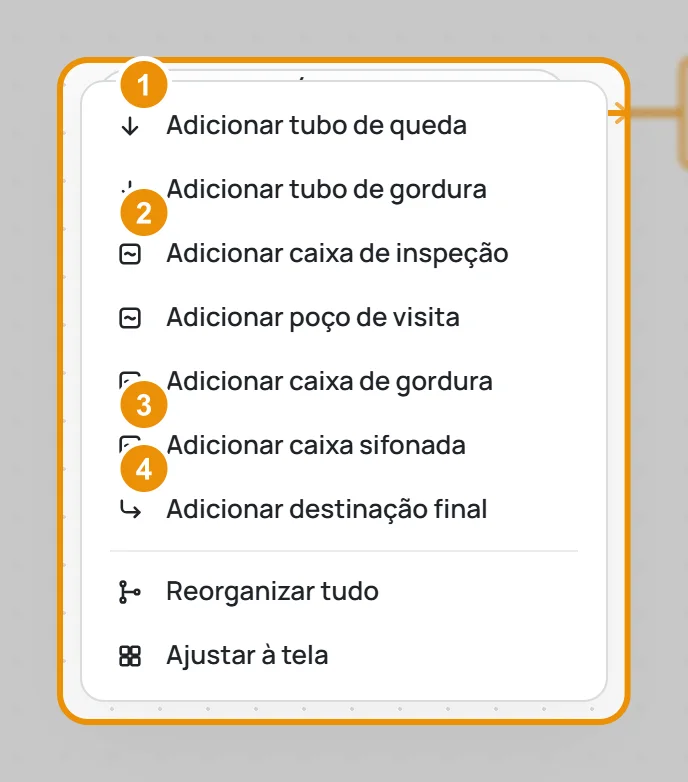

Clique no botão + (Adicionar), no canto de cima do desenho. Escolha Adicionar tubo de queda. Aparece o cartão TQ-1, com o aviso “vazio · arraste para cá”.

Dica: o botão direito no fundo do desenho mostra o mesmo menu.

1. 1Adicionar tubo de queda · Adicionar tubo de gordura
2. 2Adicionar caixa de inspeção · poço de visita · caixa de gordura
3. 3Adicionar caixa sifonada
4. 4Adicionar destinação final

4

Puxe a saída de um ambiente até o tubo de queda

Segure a bolinha na borda direita do cartão da saída (por exemplo, Saída Banho) e arraste até o cartão TQ-1. O tubo acende; solte. Um traço liga os dois.

Dica: arrastar o meio do cartão só muda ele de lugar. Ligar é sempre pela bolinha.

1. 1A saída do ambiente: P ou S, o Ø e as UHC
2. 2A caixa sifonada: as saídas sem sifão passam por ela antes do tubo
3. 3TQ-1: o tubo de queda, e onde o pé dele cai
4. 4TG-1: o tubo só da cozinha
5. 5O Ø e a carga de cada trecho, calculados sozinhos
6. 6Confirmar saídas

7

Saída sem sifão? Crie uma caixa sifonada

A área de serviço (tanque, máquina) sai sem sifão: a letra S no cartão. Ela não pode cair direto no tubo.

Arraste a bolinha dessa saída até a faixa Soltar aqui cria, à direita, e solte em Nova caixa sifonada. Aparece a CS-1, já com a saída ligada.

1. 1A saída S (sem sifão) que você está arrastando
2. 2A faixa Soltar aqui cria, à direita
3. 3Nova caixa sifonada: solte aqui

9

Confirme o pavimento

Clique em Confirmar saídas, no rodapé da janela. A janela fecha e a linha do pavimento mostra Confirmado.

O botão fica apagado enquanto houver ponto vermelho: veja N pontos para resolver, no alto da janela.

1. 1Confirmar saídas (depois de confirmado, vira Confirmado)
2. 2Tudo certo, ou N pontos para resolver
3. 3Fechar sem confirmar

No térreo

14

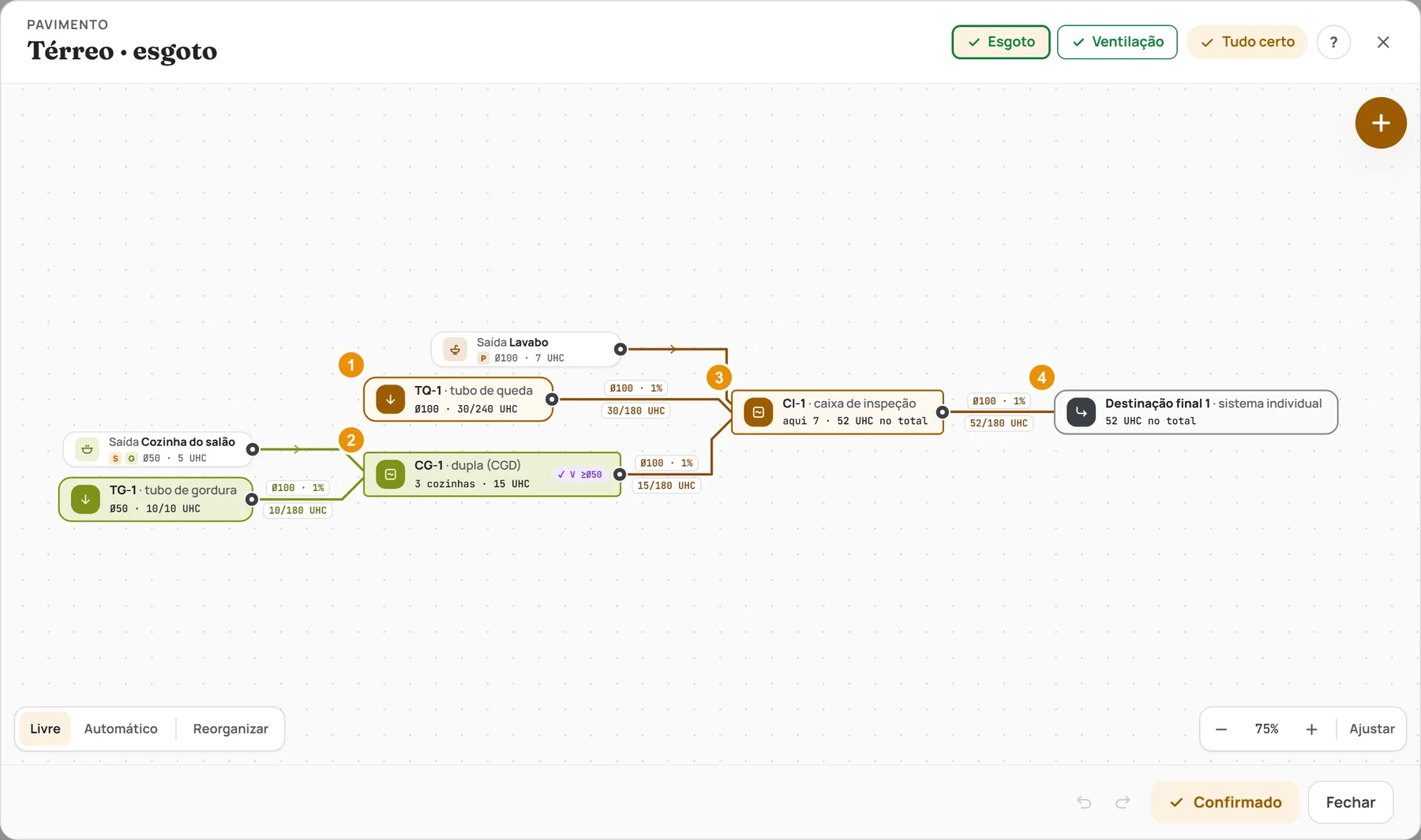

Puxe o pé dos tubos até as caixas

Segure a bolinha do cartão TQ-1 e arraste até a CI-1. Depois, a do TG-1 até a CG-1. O cartão do tubo passa a dizer “pé → CI-1”.

Dica: as saídas dos ambientes do térreo se ligam como no pavimento tipo, mas direto nas caixas.

1. 1O pé do TQ-1 ligado na CI-1
2. 2O pé do TG-1 na CG-1, e a CG-1 na CI-1
3. 3A CI-1 ligada na destinação final
4. 4A destinação final: Rede de esgoto ou Sistema individual

16

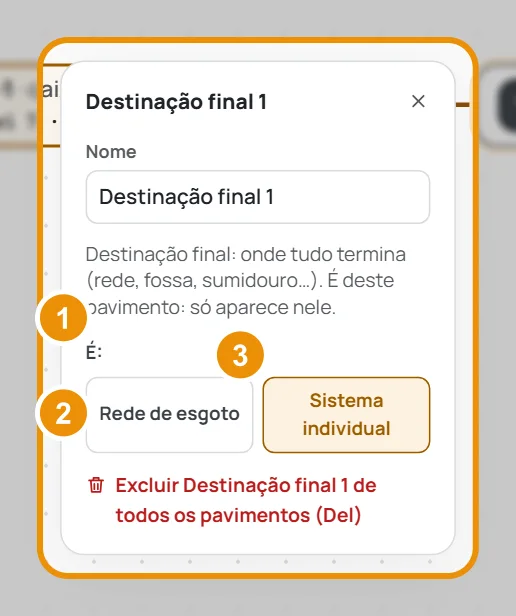

Diga o que é a destinação final

Clique no cartão Destinação final 1. Abrem as opções, com a pergunta “Diga o que é”. Escolha Rede de esgoto (vai para a rua) ou Sistema individual (fossa, filtro, sumidouro).

O memorial depende dessa escolha. Enquanto não escolher, o cartão mostra “rede ou individual?” em vermelho.

1. 1A pergunta: o que é a destinação
2. 2Rede de esgoto: vai para a rua
3. 3Sistema individual: fossa, filtro, sumidouro

Quando precisar mexer

18

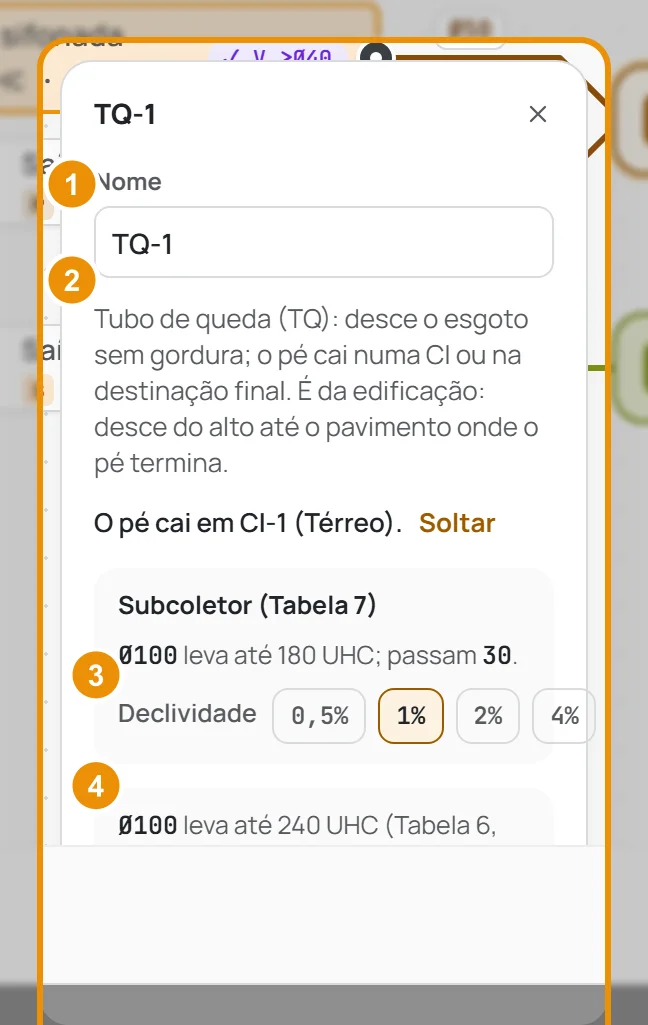

Clique no tubo para ver as opções dele

Clique no cartão do tubo ou da caixa. Dá para trocar o Nome, escolher a Declividade e ver o Ø da Tabela 6, andar por andar.

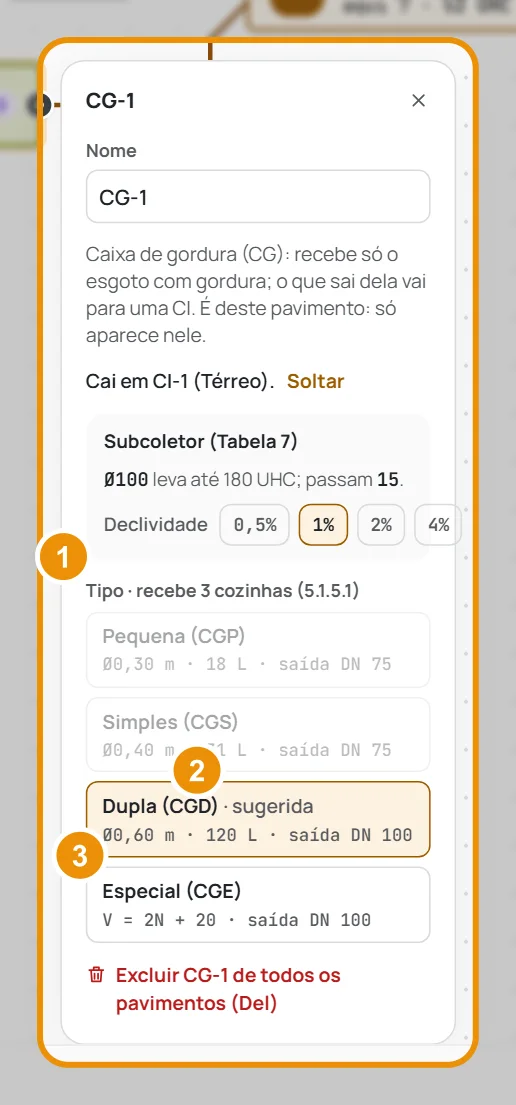

Na caixa de gordura, o painel sugere o Tipo (pequena, simples, dupla ou especial). A especial pede Pessoas servidas no turno de maior afluxo (N).

1. 1Tipo: quantas cozinhas chegam nela
2. 2A caixa sugerida pelo app
3. 3A especial (CGE): pede as pessoas servidas

1. 1Nome: mude se quiser
2. 2O pé cai em…: onde ele termina; Soltar desfaz
3. 3Subcoletor: a declividade do cano que sai do pé (0,5 · 1 · 2 · 4%)
4. 4O degrau de cada andar: quanto entra e quanto já desce

19

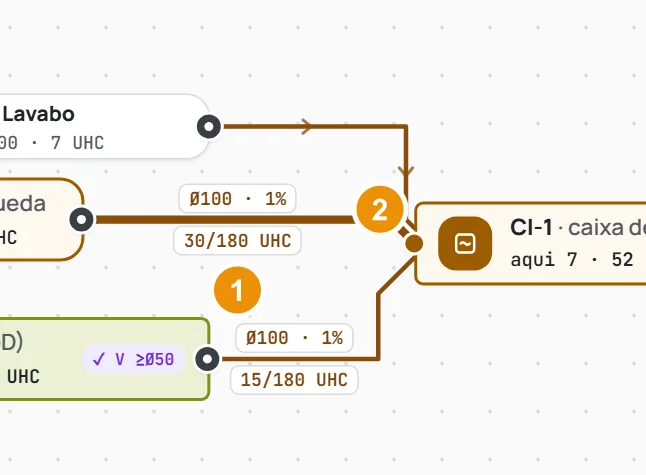

Para desfazer uma ligação, clique no traço

Clique no traço do tubo: ele fica mais grosso. Aperte Del: quem saía por ele fica solto. A bolinha na ponta se arrasta para outro destino.

Dica: errou qualquer coisa? Ctrl+Z desfaz. Del num tubo ou caixa exclui de todos os pavimentos, e o app pergunta antes.

1. 1O traço selecionado, com o Ø e a carga dele
2. 2A bolinha na ponta: arraste para outro destino

O que acontece depois

Com todos os pavimentos em Confirmado, o app já calculou tudo sozinho: o Ø de cada tubo de queda (Tabela 6), o Ø dos canos que saem das caixas (Tabela 7), o tipo da caixa de gordura e os REs do pavimento. Falta ligar a camada Ventilação de cada pavimento (tutorial A camada de ventilação) e, então, o Passo 4 · Conferência, que mostra o resultado em tabelas e gera o memorial. Mexeu num pavimento depois? A linha mostra “mudou, confirme de novo”.

Se algo travar

• “A saída X ainda está solta: leve até um tubo ou uma caixa.” Puxe a bolinha dessa saída até um tubo (passo 4). O cartão solto tem a borda tracejada.
• “… leva esgoto sem desconector e cai em TQ-1: passe antes por uma caixa sifonada.” Crie a caixa sifonada e ligue a saída nela (passos 7 e 8).
• “… leva gordura e cai em TQ-1: gordura vai para um tubo (TG) ou uma caixa (CG) de gordura.” Solte a saída da cozinha (Del no traço) e puxe até o TG-1 (passo 6). O aviso contrário, “não leva gordura e cai em TG-1”, se resolve puxando para o TQ-1.
• “CS-1 está vazia: arraste para ela as saídas sem desconector, ou exclua.” Ligue uma saída nela, ou clique nela e aperte Del.
• “TQ-1 ainda não termina: ligue o pé dele no pavimento onde está a caixa.” Abra o térreo e puxe a bolinha do tubo até a CI-1 (passo 14). Esse aviso não trava o pavimento de cima, só o passo.
• “CI-1 ainda não termina: ligue numa caixa ou numa destinação final.” Puxe a bolinha da caixa até a destinação final (passo 15).
• “Destinação final 1: diga se é rede de esgoto ou sistema individual.” Clique no cartão e escolha (passo 16).
• “CG-1 recebe N cozinhas: a … não serve — use …” ou “CG-1 é especial: informe quantas pessoas…” Clique na caixa de gordura e escolha o Tipo indicado; na especial, preencha as pessoas (passo 18).
• “TQ-1 leva X UHC: passa da Tabela 6 (DN 300). Divida em dois tubos.” Crie um segundo tubo de queda e puxe parte das saídas para ele.
• “O subcoletor … passa da Tabela 7 a 1%. Aumente a declividade ou divida.” Clique no tubo ou na caixa de onde o cano sai e escolha uma Declividade maior (passo 18).
• “CS-1 recebe X UHC. Caixa sifonada vai até … divida em duas caixas.” Crie outra caixa sifonada e divida as saídas entre as duas.
• O botão Confirmar saídas está apagado. Passe o mouse nele: “Resolva os pontos em vermelho primeiro”. Abra N pontos para resolver, no alto, e siga a lista; os cartões com problema ficam marcados em vermelho.
