Passo 1 · Pavimentos: montar os andares, os ambientes e as peças

Ao final deste tutorial, você terá todos os pavimentos da edificação montados, com os ambientes e as peças de cada um, e o passo 2 liberado. São 20 passos; quase todos são um clique.

Antes de começar

• Um projeto criado. Se ainda não tem, veja o tutorial Meus projetos e Novo projeto.
• O Esgoto da edificação aberto: no painel do projeto, clique em Começar (ou Continuar) na linha do Esgoto. O tutorial Esgoto: os 4 passos mostra essa tela.
• Em mãos: quantos andares a edificação tem e o que existe em cada um (banheiros, cozinha, área de serviço…).

Passo a passo

Os pavimentos

1

Abra o passo 1

Clique em Continuar, no cartão Pavimentos. Essa tela é a Visão geral do Esgoto.

Se o botão disser Abrir ou Revisar, é o mesmo caminho.

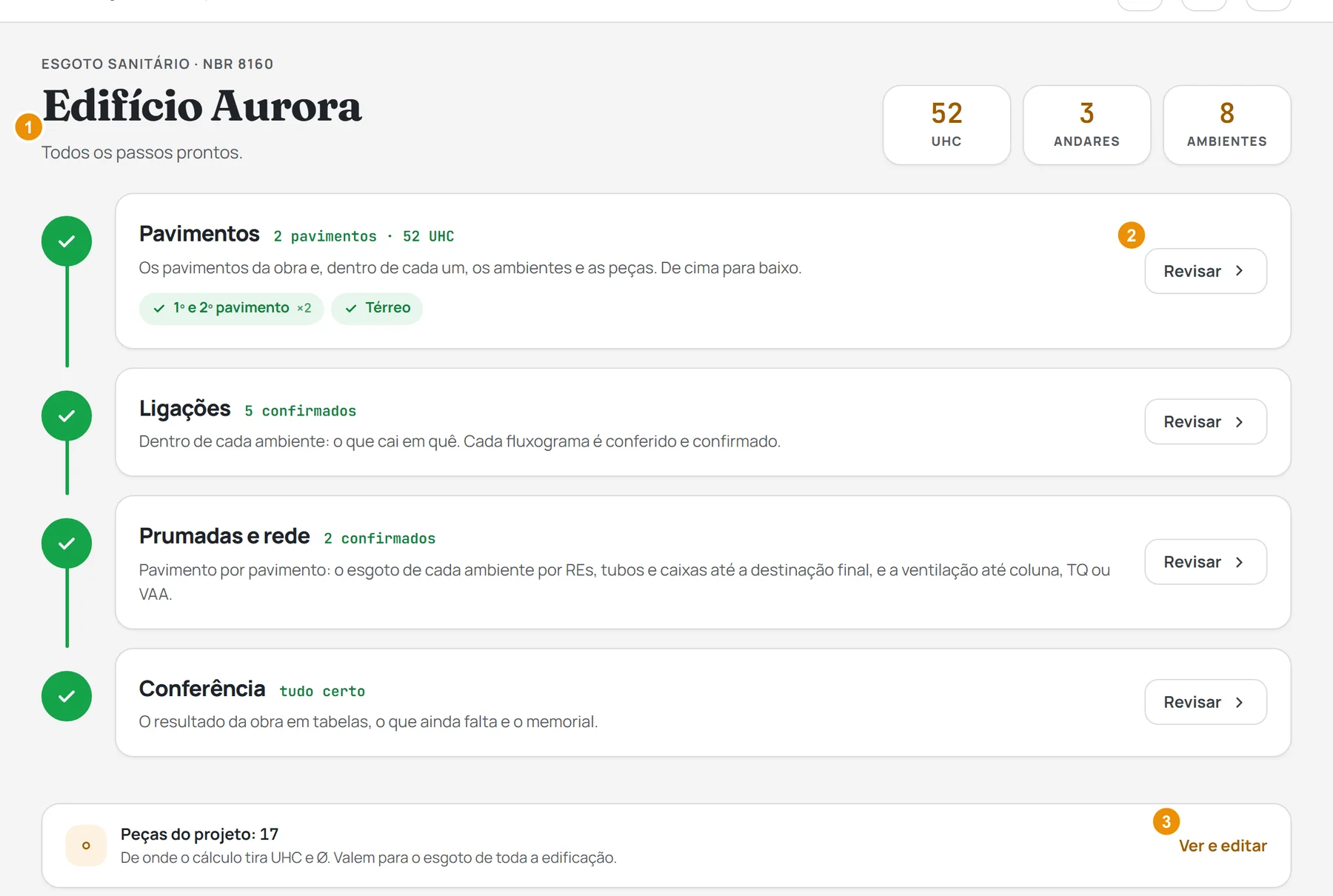

1. 1A linha que diz em que passo você está
2. 2Continuar (ou Abrir): abre o passo 1
3. 3Ver e editar: as peças do projeto. Não precisa mexer agora

2

Clique em + Pavimento

Clique em Pavimento, o botão com o + no canto direito. Abre a janela Novo pavimento.

Edificação nova mostra Adicionar pavimento no meio da tela. É o mesmo botão.

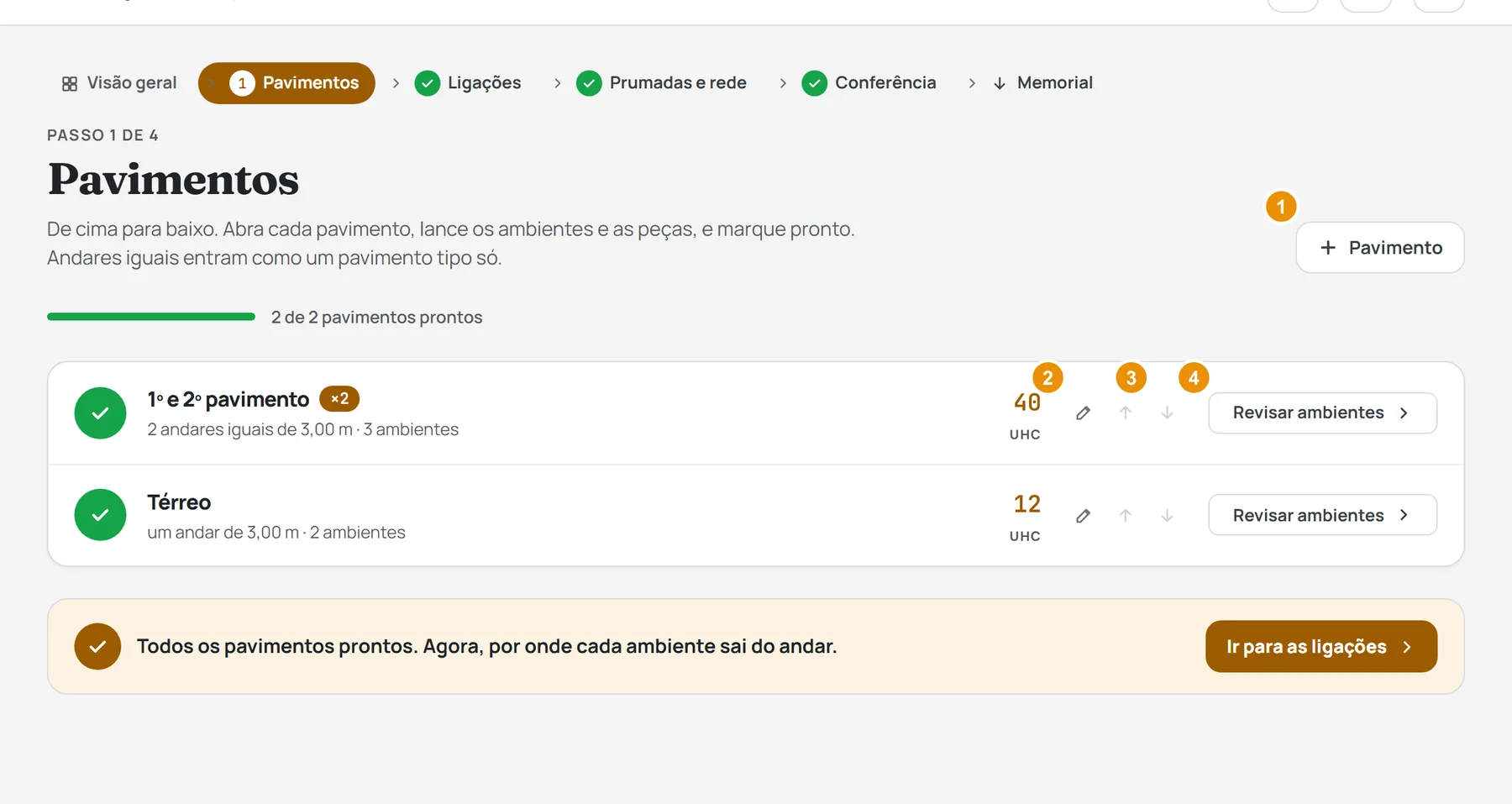

1. 1+ Pavimento: adiciona um pavimento
2. 2O lápis: edita o apelido e os andares iguais
3. 3As setas: sobem e descem o pavimento na lista
4. 4Lançar ambientes: abre o pavimento

3

Diga o que é esse pavimento

Marque uma opção em O que é: Térreo, Pavimento, Subsolo ou Cobertura.

Comece pelo Térreo: ele é a referência dos outros. O nome ninguém digita: o app monta sozinho (“1º pavimento”, “Subsolo 1”…).

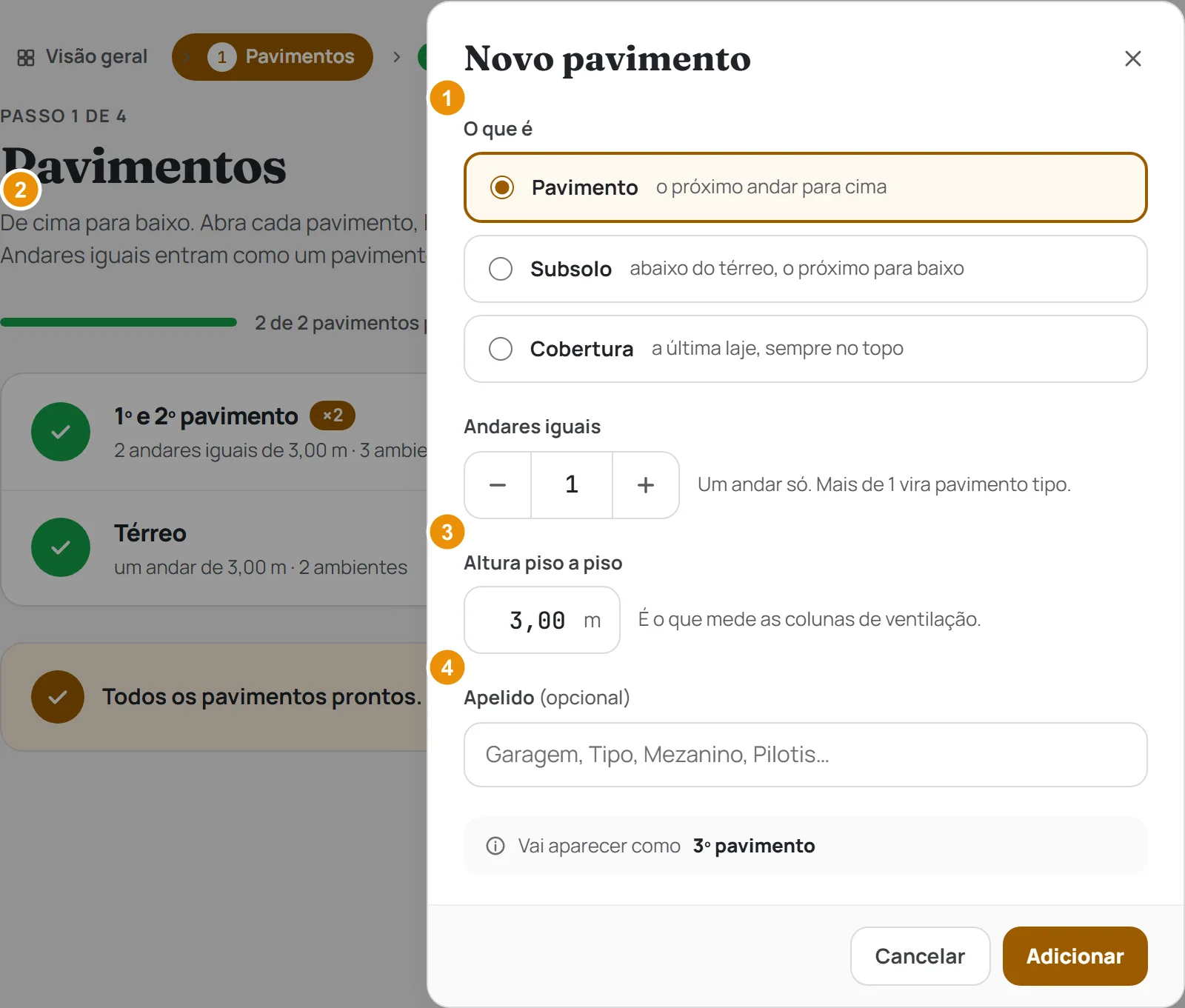

1. 1O que é: Térreo, Pavimento, Subsolo ou Cobertura
2. 2Andares iguais
3. 3Altura piso a piso, em metros
4. 4Apelido (opcional)

Os ambientes de cada pavimento

9

Clique em + Ambiente

Clique em Ambiente, o botão com o + no alto à direita. Abre a janela Novo ambiente.

Pavimento vazio mostra o quadro Nenhum ambiente neste pavimento ainda. Clicar nele abre a mesma janela.

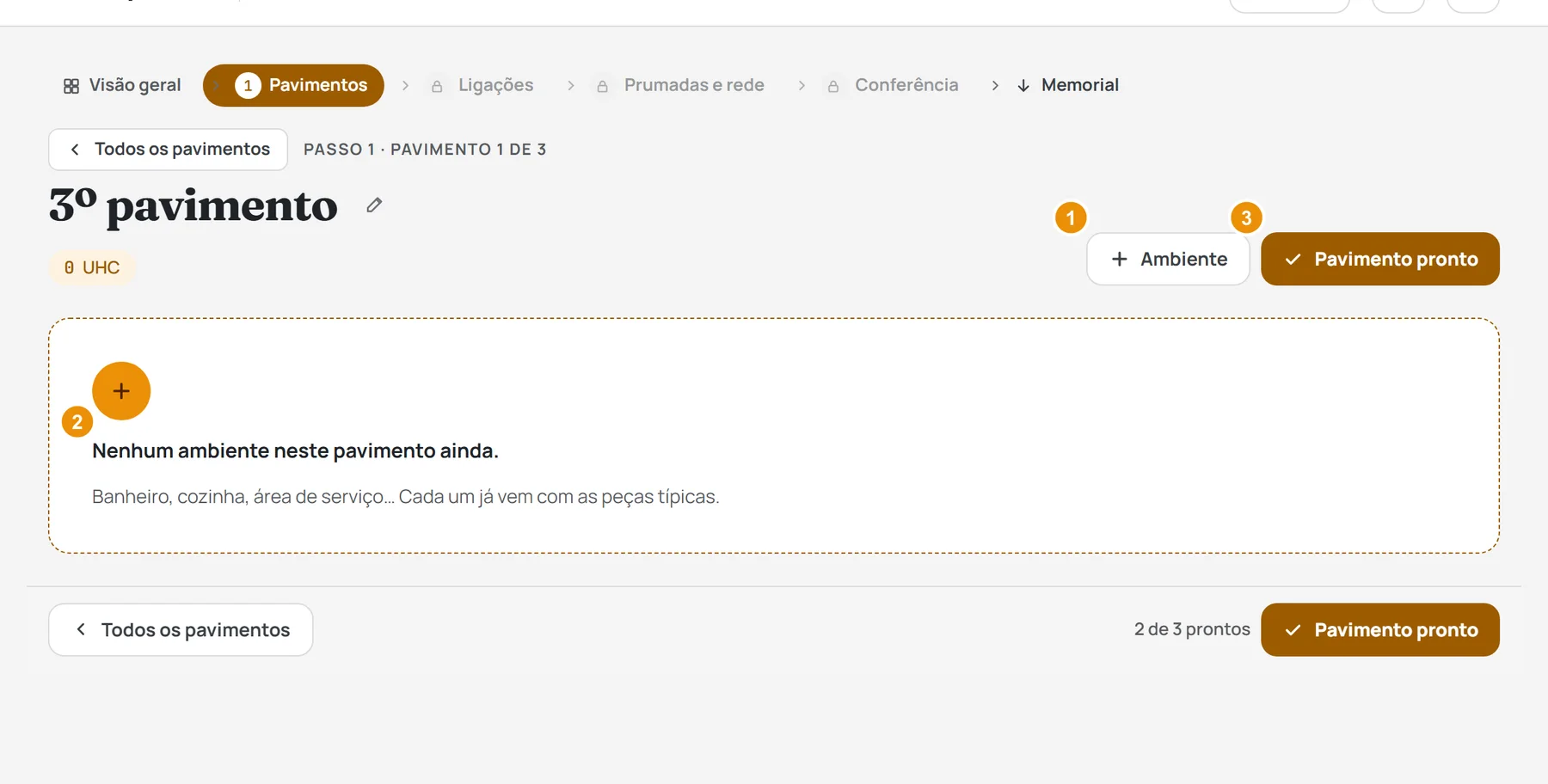

1. 1Ambiente: o botão com o +, no alto à direita
2. 2O quadro Nenhum ambiente neste pavimento ainda: clicar nele também abre a janela
3. 3Pavimento pronto, para quando terminar

10

Escolha um modelo de ambiente

Clique no modelo: Banheiro, Lavabo, Cozinha, Área gourmet, Área de serviço, Vestiário ou Cozinha industrial.

Cada modelo já vem com as peças típicas (o Banheiro vem com bacia, lavatório e chuveiro). Quer montar do zero? Ambiente vazio.

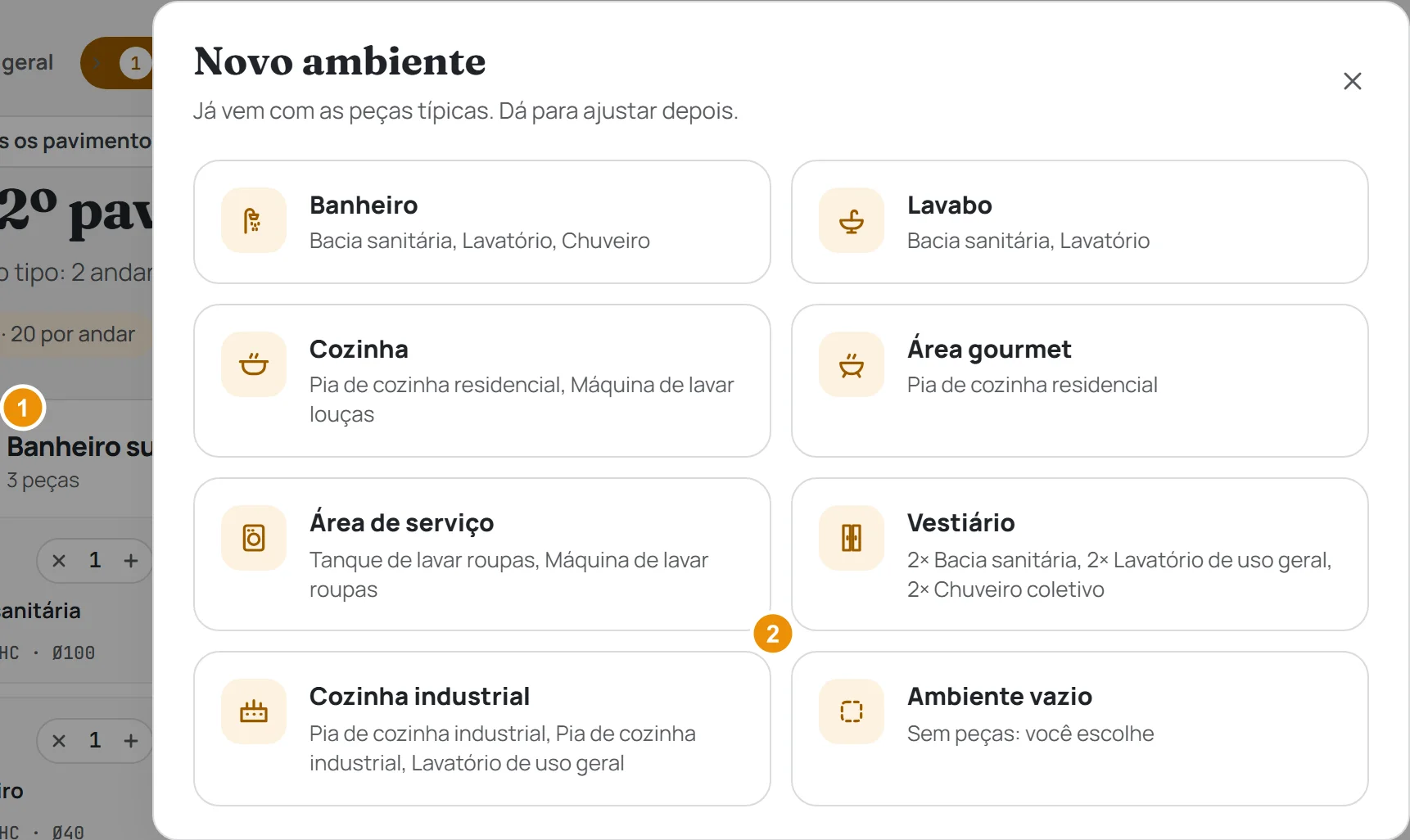

1. 1Um modelo: já vem com as peças típicas
2. 2Ambiente vazio: você escolhe as peças

11

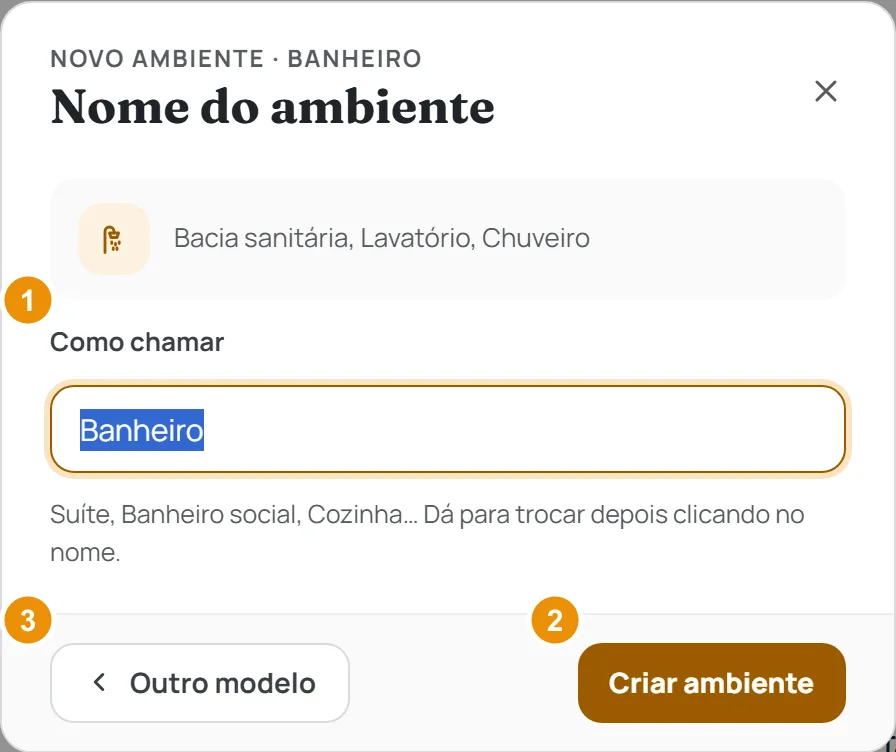

Dê o nome e clique em Criar ambiente

Clique em Criar ambiente. O ambiente aparece no pavimento como um cartão.

O campo Como chamar já vem com um nome sugerido. Digite outro se quiser (Suíte, Banheiro social…). Enter também cria. Outro modelo volta para a lista de modelos.

1. 1Como chamar: o nome já vem sugerido
2. 2Criar ambiente
3. 3Outro modelo: volta para a lista de modelos

As peças de cada ambiente

12

Ajuste a quantidade de cada peça

Clique em + ou − na ficha da peça. Cada peça do ambiente é uma ficha com a quantidade no canto.

Com uma unidade só, o − vira × e tira a peça do ambiente.

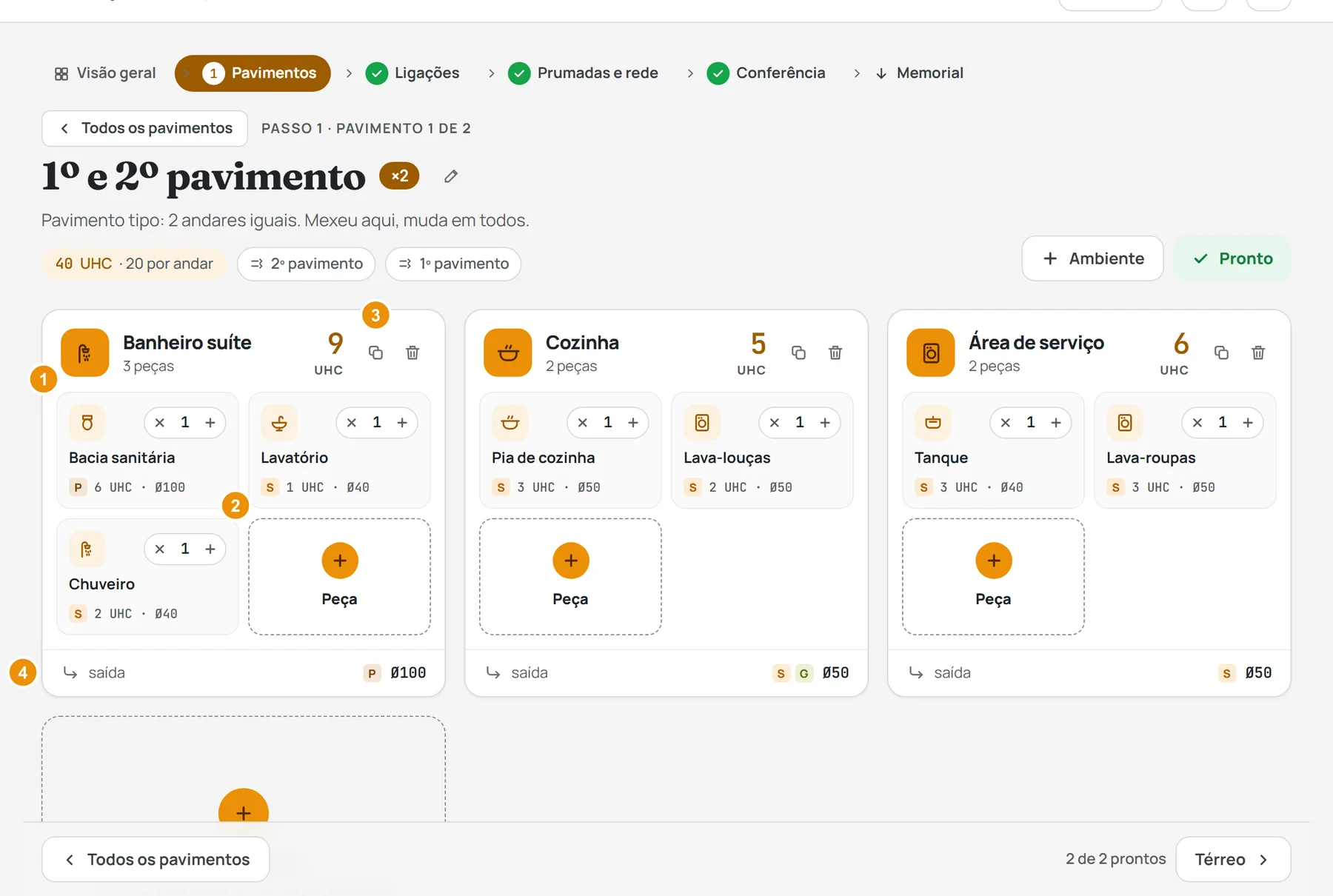

1. 1A ficha da peça, com − 1 +
2. 2Peça: adiciona outra peça
3. 3Copiar e excluir o ambiente
4. 4A saída do ambiente: só leitura, o passo 2 cuida dela

13

Clique em Peça para adicionar outra

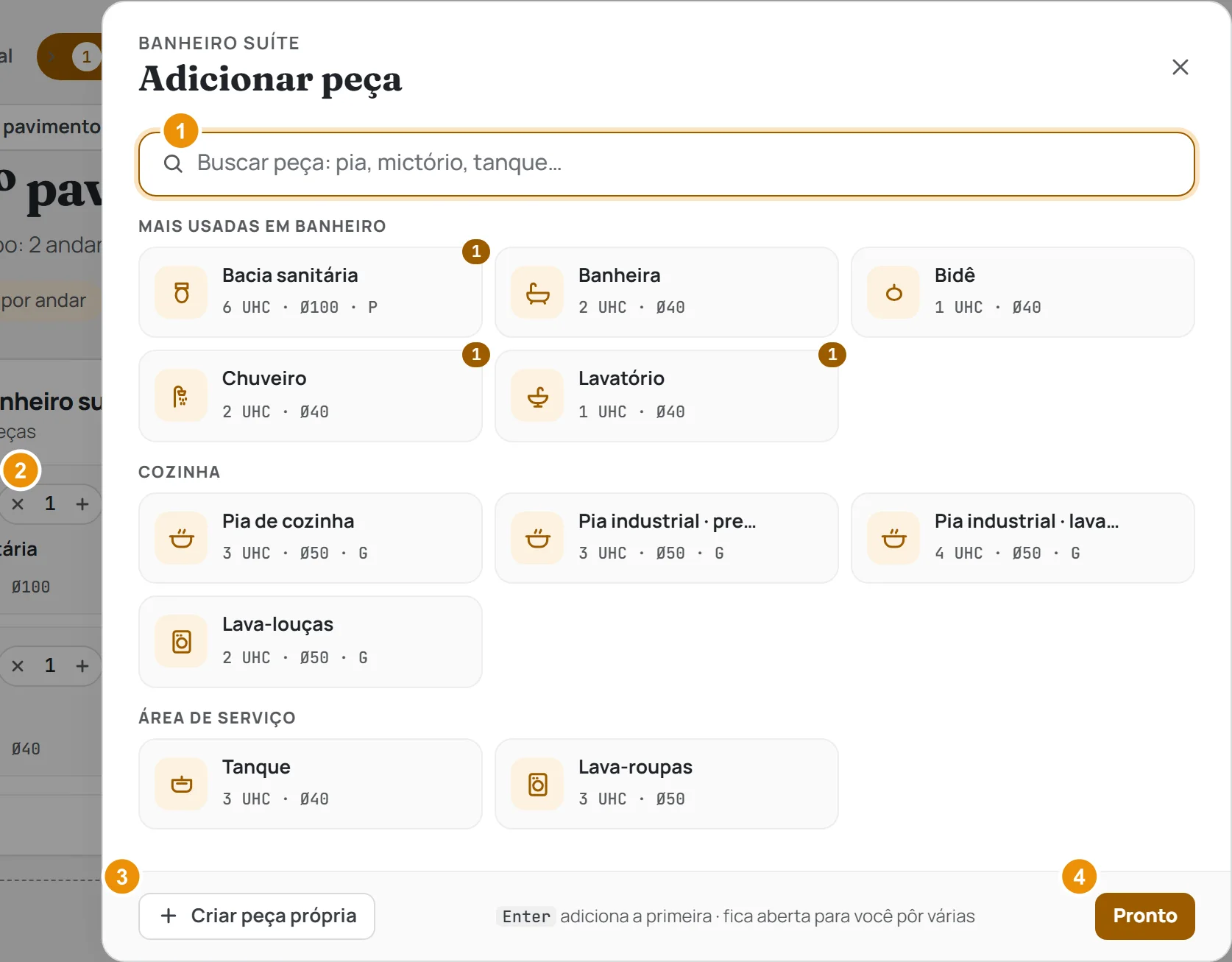

Clique em Peça, o quadro tracejado dentro do cartão do ambiente. Abre a janela Adicionar peça.

As peças mais usadas naquele tipo de ambiente vêm primeiro.

1. 1Buscar peça: digite o nome
2. 2Clique no cartão para adicionar. O número mostra quantas o ambiente já tem
3. 3Criar peça própria
4. 4Pronto: fecha a janela

15

Não achou a peça? Clique em Criar peça própria

Clique em Criar peça própria, no pé da janela Adicionar peça. Abre a janela Nova peça.

Buscou um nome que não existe? O botão Criar esta peça aparece no lugar da lista e faz o mesmo.

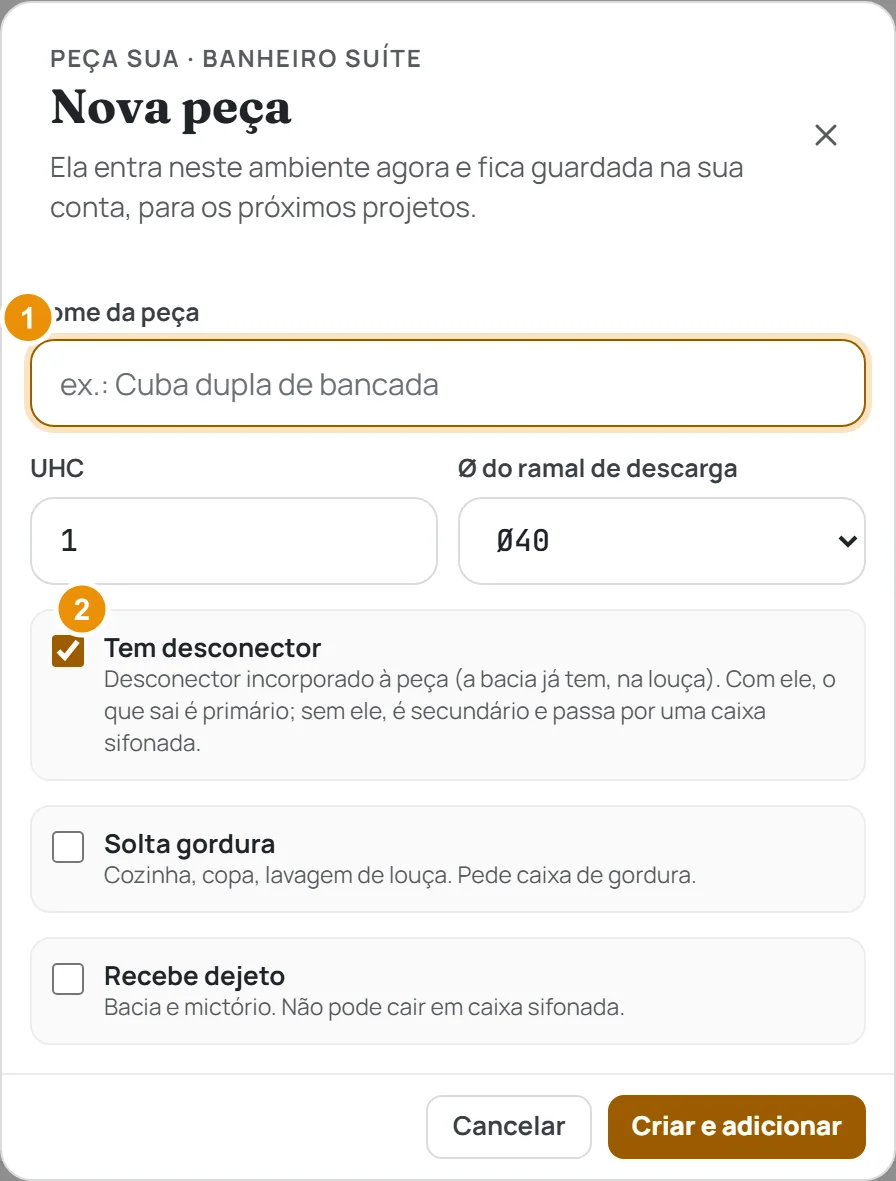

1. 1Nome da peça, UHC e Ø
2. 2Tem desconector, Solta gordura e Recebe dejeto

Marcar pronto e seguir

18

Clique em Pavimento pronto

Clique em Pavimento pronto, no alto à direita ou na barra do pé da tela.

O app já abre o próximo pavimento que falta. A barra do pé mostra quantos estão prontos (“1 de 3 prontos”).

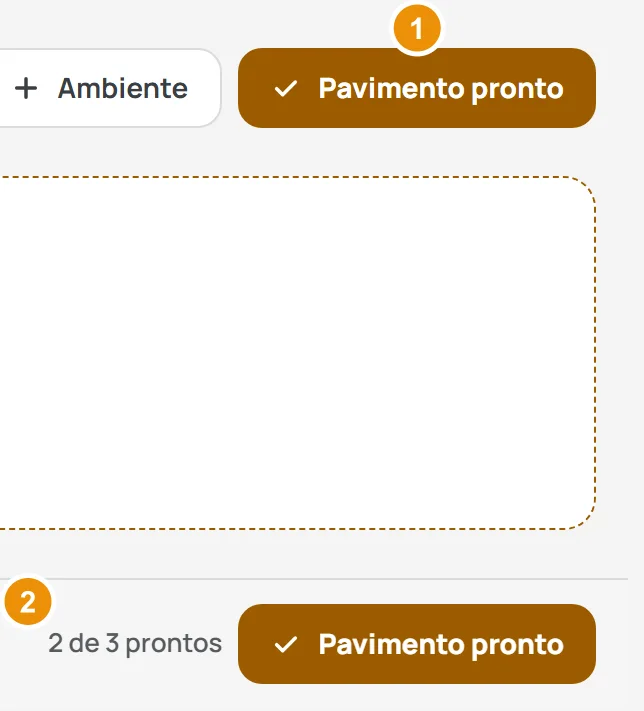

1. 1Pavimento pronto, no alto à direita (o mesmo botão está na barra do pé)
2. 2Quantos pavimentos já estão prontos

20

Clique em Ir para as ligações

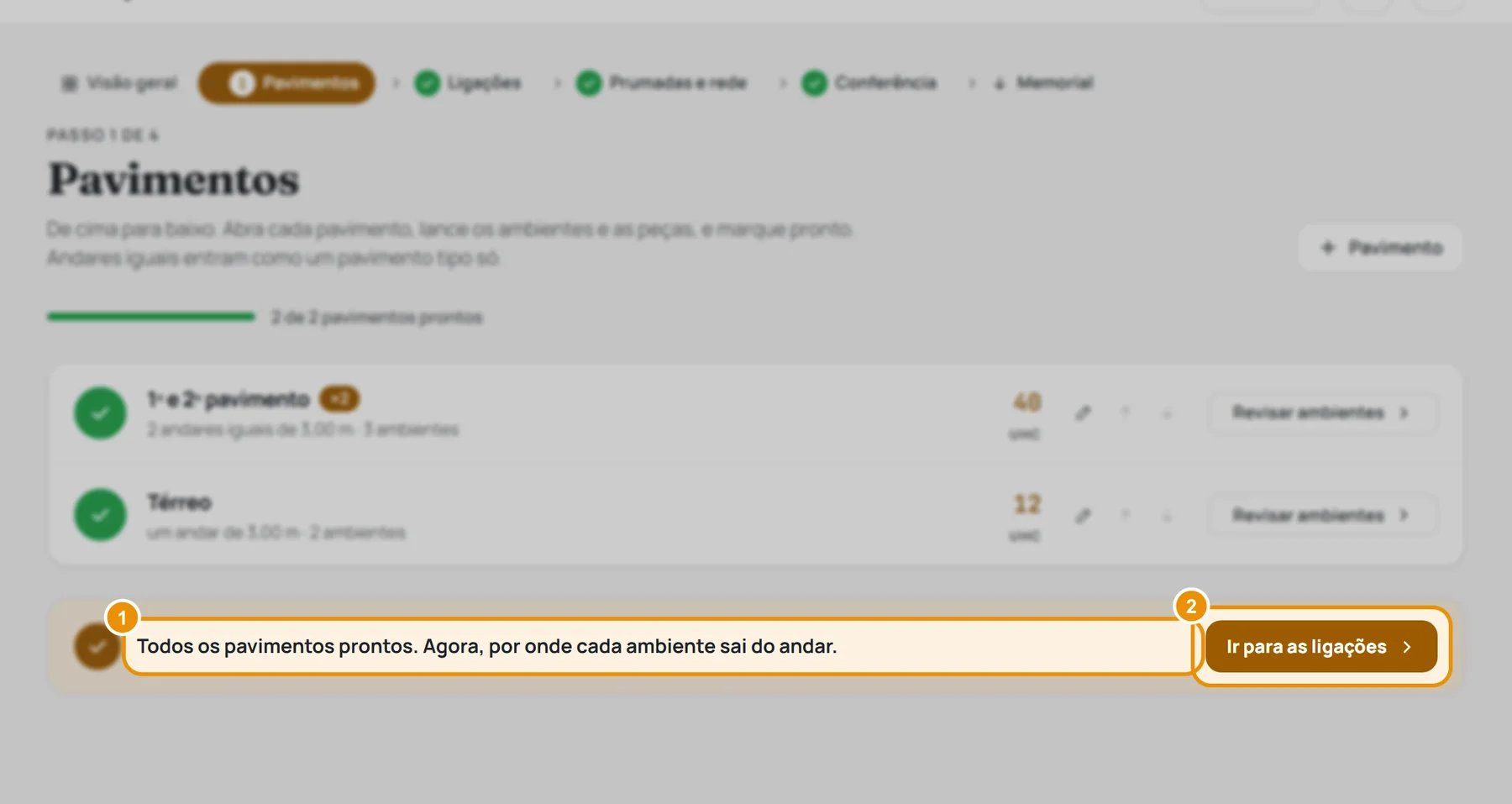

Clique em Ir para as ligações. O botão aparece na lista de pavimentos quando todos estão prontos.

Ele também fica na barra do pé do último pavimento. Abre o passo 2.

1. 1A faixa Todos os pavimentos prontos
2. 2Ir para as ligações: abre o passo 2

O que acontece depois

Com todos os pavimentos prontos, o passo 1 fecha: ganha o check na barra de passos, e o passo 2, Ligações, destranca. Lá você diz, dentro de cada ambiente, o que cai em quê. Para voltar e mexer aqui, clique em Pavimentos na barra de passos e, no pavimento, em Revisar ambientes. Próximo tutorial: Passo 2 · Ligações.

Se algo travar

• “Esta edificação ainda não tem pavimentos.” — clique em Adicionar pavimento e siga do passo 3.
• O botão Adicionar fica apagado — a altura está fora da faixa. A janela diz “Entre 1,5 e 20 m”: corrija Altura piso a piso.
• “… ainda não foi marcado como pronto.” — aparece na Visão geral e na Conferência. Abra o pavimento com Lançar ambientes e clique em Pavimento pronto.
• “… está sem peças.” — é um aviso: um ambiente ficou vazio. Clique em Adicionar a primeira peça nele, ou exclua o ambiente pelo ícone de lixeira.
• “… está sem ambientes. Marcar pronto assim mesmo?” — o pavimento não tem ambiente. Garagem ou cobertura? Clique em Marcar pronto. Esqueceu de lançar? Clique em Não e volte ao passo 9.
• “Ligações ainda está trancado.” — algum pavimento não foi marcado pronto. A lista mostra qual: ele não tem o check verde.
• “Escreva o nome da peça.”, “O UHC tem que ser maior que zero.” ou “Já existe uma peça chamada …” — na janela Nova peça: dê um nome que ainda não existe e uma UHC acima de zero.
• “Ele sai dos N andares deste pavimento tipo.” — ao excluir um ambiente de pavimento tipo, ele some de todos os andares. Só um andar é diferente? Separe o andar primeiro (veja a nota depois do passo 12).
