Memorial
O memorial de cálculo do esgoto, em PDF, da obra inteira.
Ao final, você vai ter o memorial de cálculo do esgoto no computador, pronto para entregar. São 7 passos.
Antes de começar
- Passe pelo Passo 4 · Conferência de cada edificação. O memorial sempre abre, mas com impedimento ele sai como rascunho.
- Dois nomes que vão aparecer: memorial é o documento que explica e prova o cálculo do projeto; responsável técnico é quem assina, com o número do CREA ou do CAU.
- Preencha Minha conta (nome, profissão e CREA / CAU) e, no painel, Dados do projeto (cliente e endereço). É de lá que o memorial puxa esses dados.
Passo a passo
Abra o Memorial
Clique em Memorial, o último item da barra de passos. A página diz NBR 8160 · da obra: é um memorial só, com todas as edificações.
Dica: também dá para chegar pelo botão Memorial do painel do projeto, ou por Ir para o memorial na Conferência.
- 1Gerar memorial: abre a janela de gerar
- 2Situação: cada edificação, com o botão Conferência
Veja a situação de cada edificação
Olhe a lista Situação do projeto (com várias edificações, Situação das edificações). Cada linha diz tudo certo ou N pontos para resolver.
Tem ponto para resolver? Clique em Conferência na linha: abre o passo 4 dessa edificação.
Clique em Gerar memorial

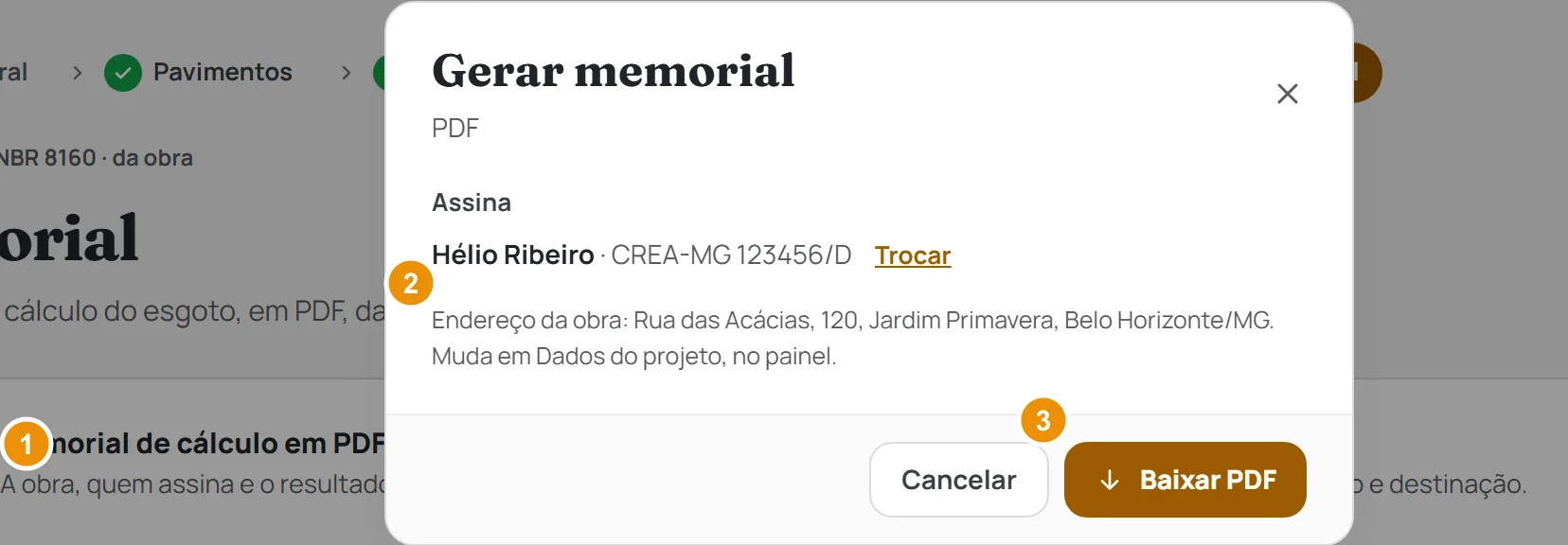

Clique em Gerar memorial, no cartão Memorial de cálculo em PDF. Abre a janela Gerar memorial.
- 1Assina: nome e CREA / CAU do seu cadastro, com o link Trocar
- 2Endereço da obra: muda em Dados do projeto
- 3Baixar PDF (ou Baixar rascunho, com impedimento)
Confira quem assina
Leia a linha Assina: o nome e o CREA / CAU vêm de Minha conta. Está certo? Pule para o passo 6.

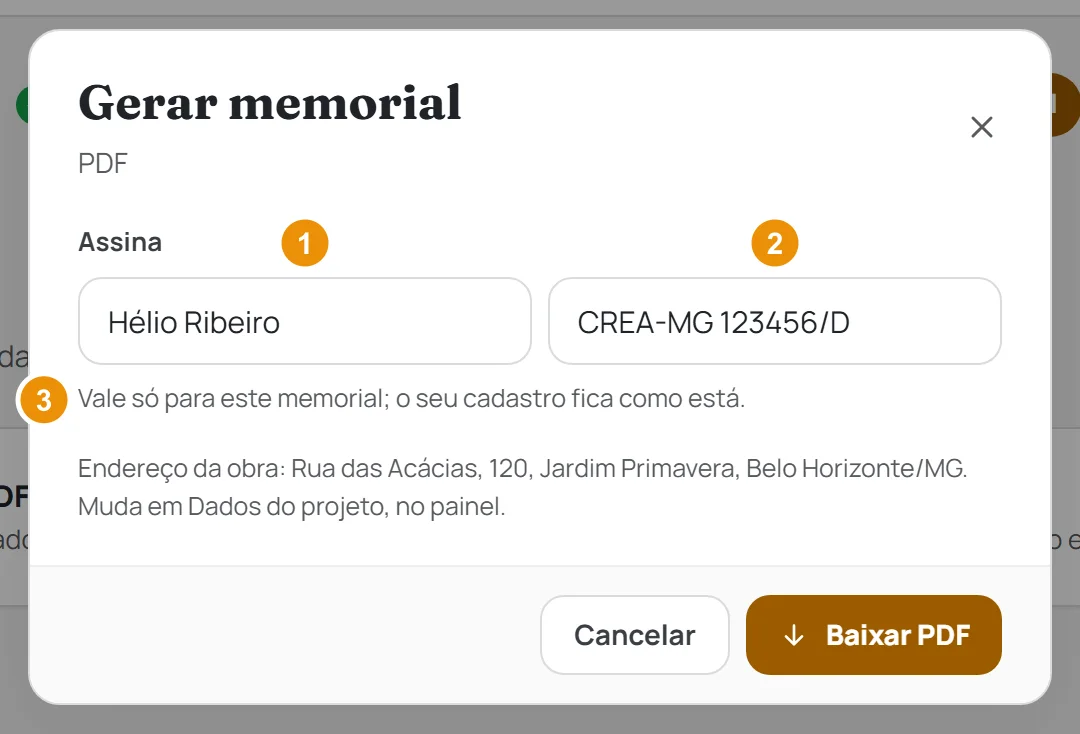

Outro profissional vai assinar? Clique em Trocar e digite o nome e o registro. A tela avisa: “Vale só para este memorial; o seu cadastro fica como está.”
- 1Responsável técnico: o nome de quem assina
- 2CREA / CAU: o número do registro
- 3Vale só para este memorial: o seu cadastro não muda
Sem cadastro? Preencha os dois campos
Digite em Responsável técnico e em CREA / CAU. Deixe marcada a caixa Guardar no meu cadastro, para vir preenchido nos próximos.
Confira o endereço da obra
Leia a linha Endereço da obra, no fim da janela. Diz não informado? Clique em Cancelar, abra Dados do projeto no painel e preencha o endereço e o Cliente.
No memorial, o cliente aparece como Proprietário.
Clique em Baixar PDF
Clique em Baixar PDF. O rodapé mostra Montando o PDF… e, no fim, o aviso Memorial gerado em PDF. O arquivo vai para a pasta de downloads do navegador.

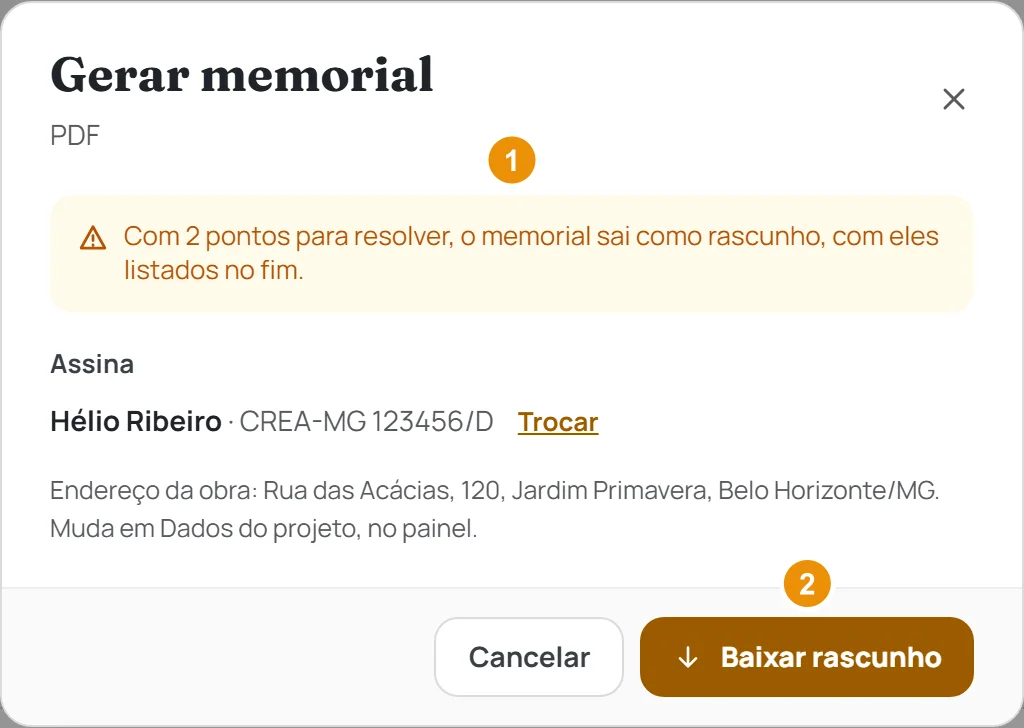

O nome do arquivo é “Memorial de cálculo Esgoto - Nome do projeto.pdf”. Com impedimento, o botão se chama Baixar rascunho e o nome ganha “(rascunho)”.
- 1O aviso: com pontos para resolver, o memorial sai como rascunho
- 2Baixar rascunho: o botão muda de nome; o PDF sai com a marca RASCUNHO
O que acontece depois
O PDF traz a ficha da obra (Empreendimento, Proprietário, Endereço da obra, as edificações, Responsável técnico, CREA / CAU e Data de emissão) e as tabelas do dimensionamento, as mesmas da Conferência. Com impedimento, o documento sai com a marca RASCUNHO e a lista “Pontos em aberto” no fim: resolva na Conferência e gere de novo. Mudou o projeto? Gere de novo: o memorial não guarda versão.
Se algo travar
- “Com N pontos para resolver, o memorial sai como rascunho, com eles listados no fim.” Pode baixar mesmo assim (Baixar rascunho). Para o memorial final, clique em Conferência na situação e resolva os pontos.
- O botão está cinza, com “Gerando…”. O app ainda está montando o arquivo. Espere o aviso aparecer.
- “Não deu para gerar o memorial. Tente de novo.” Clique em Baixar PDF outra vez. Se repetir, recarregue a página e tente de novo.
- O arquivo não apareceu. Olhe a pasta de downloads do navegador, ou o ícone de download no alto dele.
- O nome de quem assina está errado. Clique em Trocar para este memorial, ou corrija de vez em Minha conta.
- “Endereço da obra: não informado.” Cancele, abra Dados do projeto no painel e preencha o endereço (passo 6).
