Passo 4 · Conferência

Ao final, você vai saber se o projeto pode ser emitido, e o que ainda falta para isso. São 8 passos: ler o que falta, resolver cada item, conferir as tabelas e seguir para o memorial.

Antes de começar

• Termine o Passo 3 · Prumadas e rede: todo pavimento em Confirmado. Sem isso, a Conferência fica trancada (um cadeado na barra de passos).
• Dois nomes que vão aparecer: impedimento é um erro que trava o passo seguinte (ele aparece em vermelho no passo onde está, e a Conferência nem abre); aviso é só uma informação, não trava nada (a bolinha amarela, aqui na Conferência).
• Aqui nada se edita. A Conferência só mostra o resultado; para mudar alguma coisa, ela leva você ao passo certo.

Passo a passo

1

Abra a Conferência

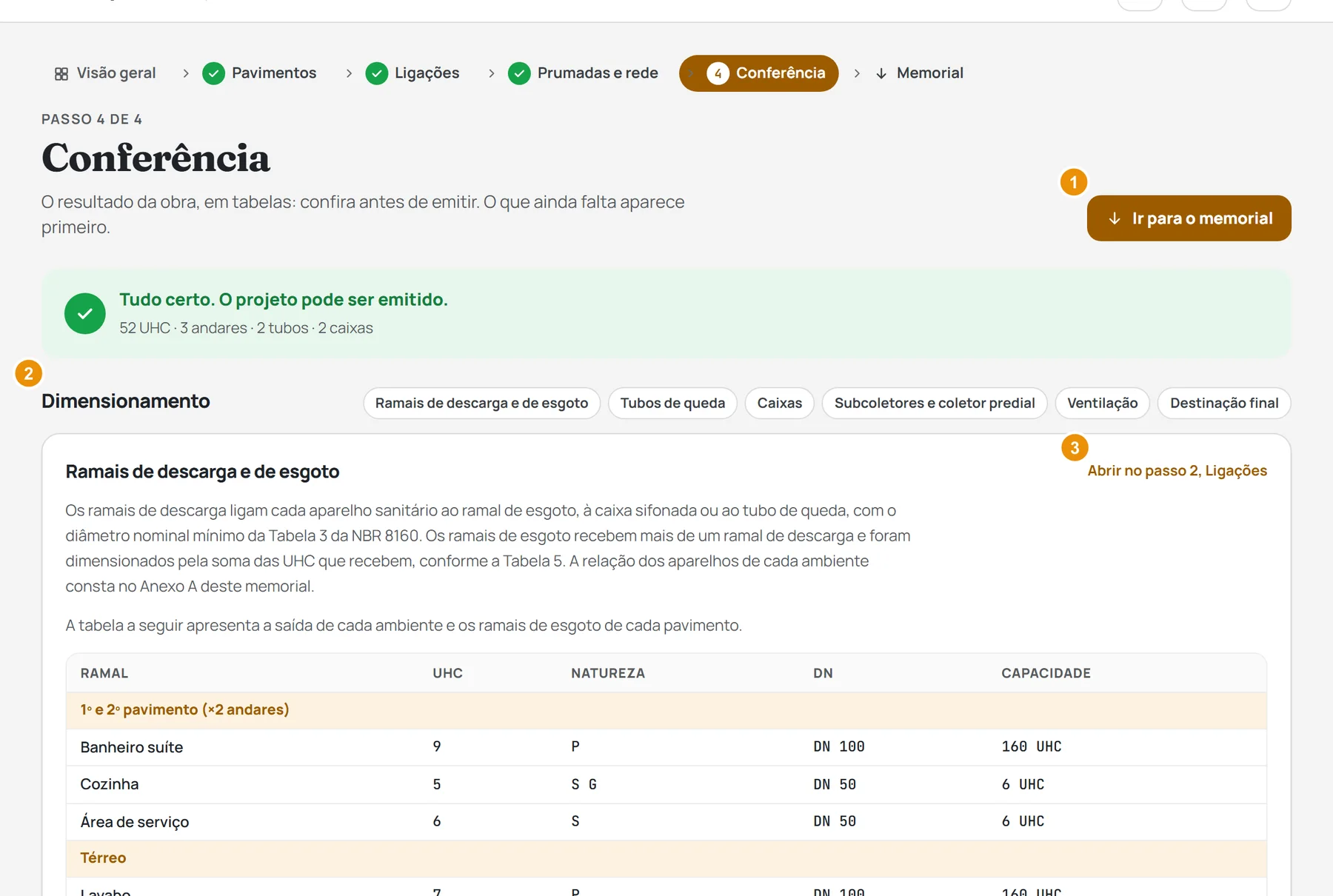

Clique em Conferência na barra de passos (o número 4). A tela diz Passo 4 de 4: o resultado da obra, em tabelas.

Dica: a barra fica no alto de qualquer passo do esgoto, logo abaixo do nome do projeto.

1. 1Ir para o memorial: o botão do fim do passo
2. 2Dimensionamento: o índice das tabelas, uma pastilha por parte
3. 3Abrir no passo…: o link que leva onde a tabela se mexe

2

Leia a primeira caixa da tela

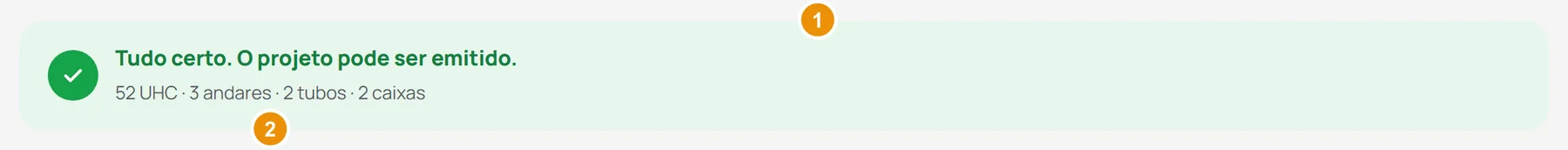

Olhe a caixa no alto. Verde, com Tudo certo. O projeto pode ser emitido.: não falta nada; pule para o passo 6.

Senão, a seção O que falta lista os avisos, com a pastilha N avisos. Impedimento aqui não aparece: com um impedimento nos passos 1 a 3, a Conferência fica trancada até você resolver lá.

1. 1Tudo certo: não falta nada, o projeto pode ser emitido
2. 2O resumo: UHC, andares, tubos e caixas da edificação

3

Leia cada aviso e onde ele se resolve

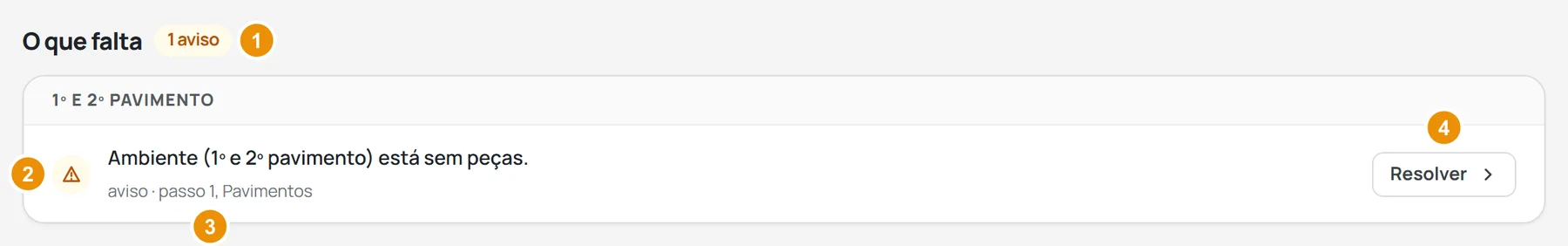

Leia o item. A bolinha amarela diz que é aviso: o memorial sai mesmo assim, e o aviso vai nele como informação.

Embaixo do texto vem onde se resolve: por exemplo, aviso · passo 1, Pavimentos. Os itens vêm agrupados por pavimento; os da edificação inteira (tubos, caixas, coletor, ventilação) ficam no fim.

1. 1A pastilha ao lado do título: quantos avisos
2. 2A bolinha amarela: é aviso, não trava
3. 3Onde se resolve: o nível e o passo (aqui, passo 1, Pavimentos)
4. 4Resolver: abre o passo certo, já no pavimento do item

6

Leia as tabelas do Dimensionamento

Role até Dimensionamento. São as mesmas tabelas que vão sair no memorial: o que você confere aqui é o que sai no documento.

Clique numa pastilha do índice para pular direto: Ramais de descarga e de esgoto, Tubos de queda, Caixas, Subcoletores e coletor predial, Ventilação ou Destinação final.

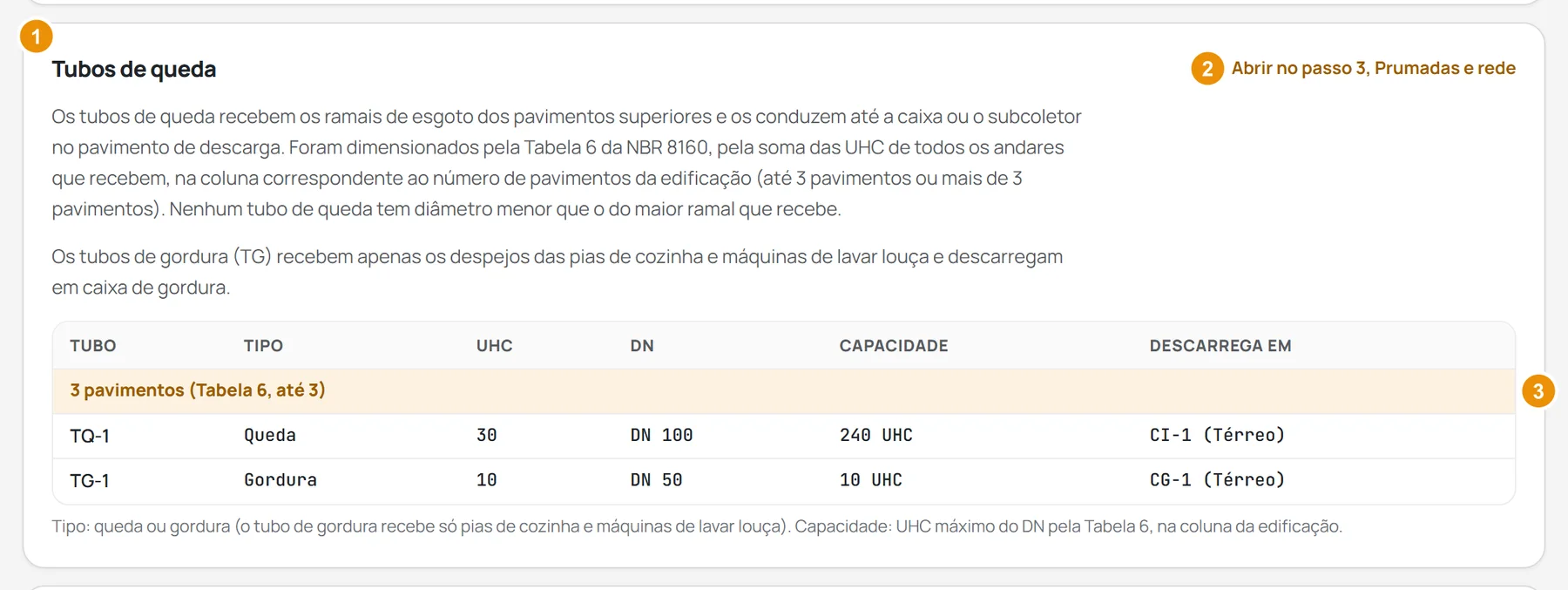

1. 1O título da tabela (aqui, Tubos de queda)
2. 2Abrir no passo 3, Prumadas e rede: leva onde a tabela se mexe (passo 7)
3. 3A linha de grupo: diz a coluna da norma usada, e cada tubo vem embaixo

O que acontece depois

Com a caixa verde, o passo 4 ganha o check na barra, e o memorial sai sem a marca RASCUNHO. Se algum passo anterior tem impedimento, a Conferência fica trancada, mas a tela do memorial abre mesmo assim: o memorial sai como rascunho, com os pontos listados no fim, em “Pontos em aberto”. Os avisos não impedem: ficam só como informação. O passo seguinte é o Memorial, da obra inteira.

Se algo travar

• “Conferência ainda está trancado.” A tela diz qual passo falta: “Ele abre quando o passo N, …, estiver pronto”. Clique em Ir para … e termine o passo.
• “A edificação ainda não tem pavimentos.” Vá ao passo 1 e crie o primeiro pavimento.
• “Pavimento X ainda não foi marcado como pronto.” Clique em Resolver e marque Pavimento pronto (passo 1).
• “Banho (Pavimento X) está sem peças.” É só aviso. Coloque as peças no ambiente, ou exclua o ambiente vazio (passo 1).
• “… ainda não teve as ligações confirmadas.” ou “… mudou depois de confirmado: confira o fluxograma de novo.” Clique em Resolver: abre o ambiente no passo 2. Confira e clique em Confirmar ligações.
• “Pavimento X: o fluxograma das saídas ainda não foi confirmado.” ou “… mudou depois de confirmado: confira de novo.” Clique em Resolver: abre o pavimento no passo 3. Clique em Confirmar saídas.
• “TQ-1 ainda não termina: ligue o pé dele numa caixa ou numa destinação final…” No passo 3, abra o pavimento onde está a caixa e puxe a bolinha do tubo até ela.
• “Destinação final 1: diga se é rede de esgoto ou sistema individual…” No passo 3, clique no cartão da destinação e escolha.
• “TQ-1 não recebe nada.” É só aviso. Ligue uma saída nesse tubo, ou exclua o tubo (passo 3).
• “TQ-1 leva X UHC: passa da Tabela 6 da NBR 8160 (DN 300). Divida em dois tubos.” No passo 3, crie outro tubo de queda e puxe parte das saídas para ele.
• “O subcoletor … passa da Tabela 7 a 1%. Aumente a declividade ou divida.” No passo 3, clique no tubo ou na caixa de onde o cano sai e escolha uma Declividade maior.
• “Prédio residencial de 4 pavimentos ou mais: o coletor e os subcoletores somam só a peça de maior UHC…” É só aviso: a norma manda contar assim (NBR 8160, 5.1.4.2). Nada a fazer.
• Cliquei em Resolver e não achei o problema. O cartão com problema fica marcado em vermelho na tela que abriu. Olhe também N pontos para resolver, no alto da janela do pavimento.
