A camada de ventilação

Ao final, o ar de cada ambiente e de cada caixa vai ter um caminho até acima do telhado. São 14 passos: 6 no pavimento mais baixo, 4 nos de cima e mais 4 para quando precisar.

Antes de começar

• Termine a camada Esgoto do pavimento (tutorial Passo 3 · Prumadas e rede). A ventilação precisa saber em que tubo cada ambiente cai.
• Cinco nomes que vão aparecer: ventilação é o cano de ar que sai de um ambiente ou de uma caixa; CV é a coluna de ventilação (um cano de ar vertical, que sobe até o telhado); RV é o ramal de ventilação (duas ventilações juntas num cano só); BV é o barrilete (duas colunas que se juntam); VAA é a válvula de admissão de ar (uma peça que deixa o ar entrar e não deixa o cheiro sair).
• O tubo de queda também pode ventilar: sobe até acima do telhado e vira o ventilador primário. Só vale no pavimento mais alto que cai nele.
• Comece pelo pavimento mais baixo: a coluna nasce nele e aparece em todos os de cima.
• Esta camada não tem botão de confirmar. O que faltar aparece na lista como ventilações soltas, em vermelho.

Passo a passo

No pavimento mais baixo (o térreo)

1

Abra a ventilação do térreo

Clique em Ventilação na linha do Térreo. Abre a janela Térreo · ventilação, com um cartão para cada ventilação.

Dica: dentro da janela, os botões Esgoto e Ventilação no alto trocam a camada.

1. 1A linha do pavimento: aqui aparece “N ventilações soltas” enquanto faltar
2. 2Esgoto: a outra camada (tem tutorial próprio)
3. 3Ventilação: o botão que abre este tutorial

3

Crie uma coluna de ventilação

Clique no botão + (Adicionar), no canto de cima do desenho. Escolha Adicionar coluna de ventilação. Aparece o cartão CV-1, com o aviso “vazia · arraste ventilações para cá”.

A coluna nasce aqui e sobe até o telhado. Ela vai aparecer em todos os pavimentos de cima.

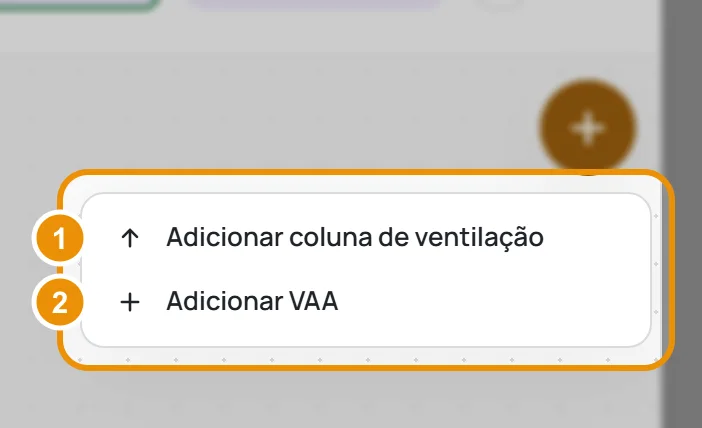

1. 1Adicionar coluna de ventilação: cria a CV-1
2. 2Adicionar VAA: a válvula, para quando precisar (passo 11)

4

Puxe uma ventilação até a coluna

Segure a bolinha na borda direita do cartão Ventilação Lavabo e arraste até o cartão CV-1. A coluna acende; solte. Um traço liga os dois.

O cartão da coluna passa a mostrar o Ø, o comprimento em metros e as UHC. Dica: arrastar o meio do cartão só muda ele de lugar. Ligar é sempre pela bolinha.

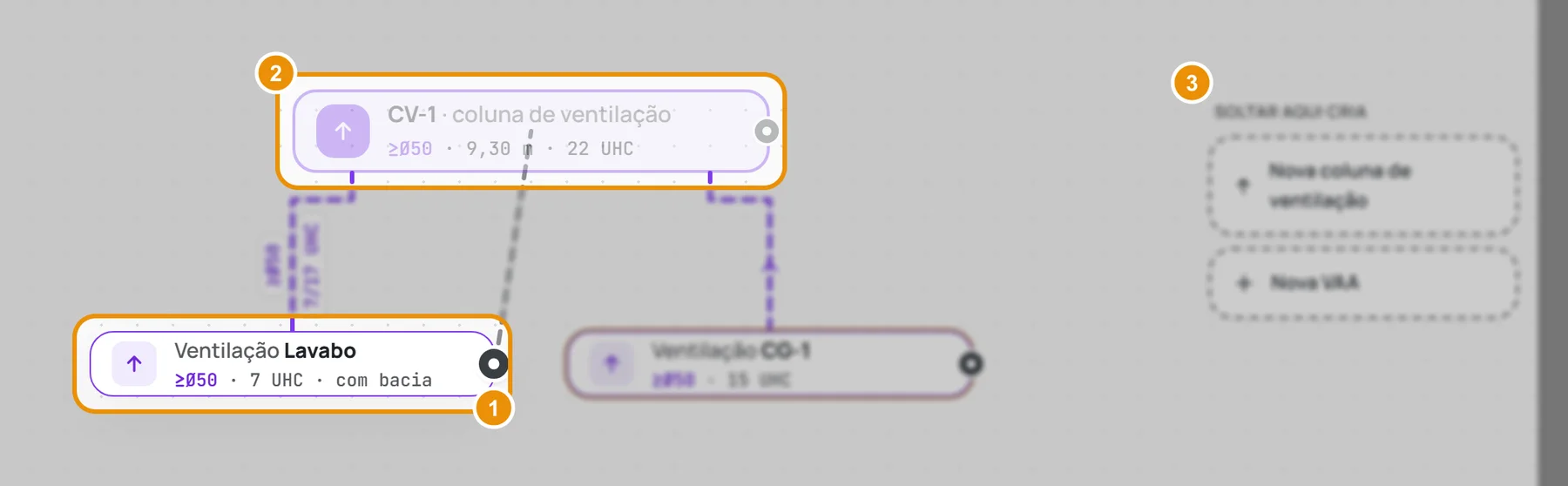

1. 1A bolinha da ventilação: segure aqui
2. 2CV-1 acesa: solte em cima dela
3. 3A faixa Soltar aqui cria: outro jeito de criar a coluna (passo 11)

6

Confira e feche o pavimento

Olhe o alto da janela: tem que dizer Tudo ventilado. Se disser N pontos para resolver, clique nele e veja a lista.

Clique em Fechar, no rodapé. Não tem botão de confirmar nesta camada: ficou tudo ligado, está pronto.

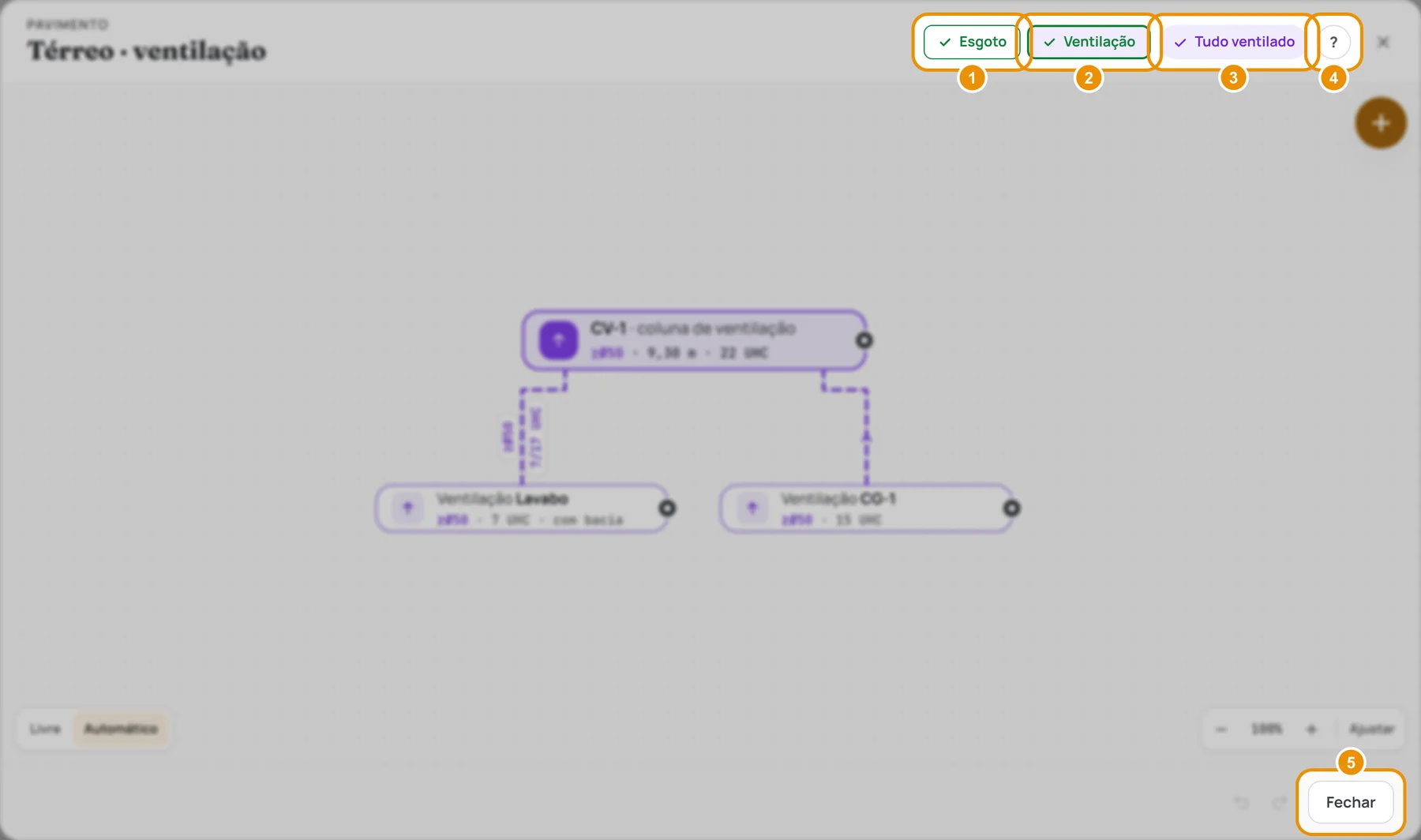

1. 1Esgoto: volta para a outra camada
2. 2Ventilação: a camada aberta
3. 3Tudo ventilado, ou N pontos para resolver
4. 4?: como usar e como ler
5. 5Fechar: não tem botão de confirmar

No pavimento de cima (o pavimento tipo)

8

Puxe a ventilação do banheiro até o tubo de queda

Segure a bolinha da Ventilação Banheiro suíte e arraste até o cartão TQ-1. O cartão do tubo passa a dizer “ventilador primário · acima da cobertura”.

Isso só funciona no pavimento mais alto que cai no tubo. Nos de baixo, o tubo não acende: lá, use a coluna.

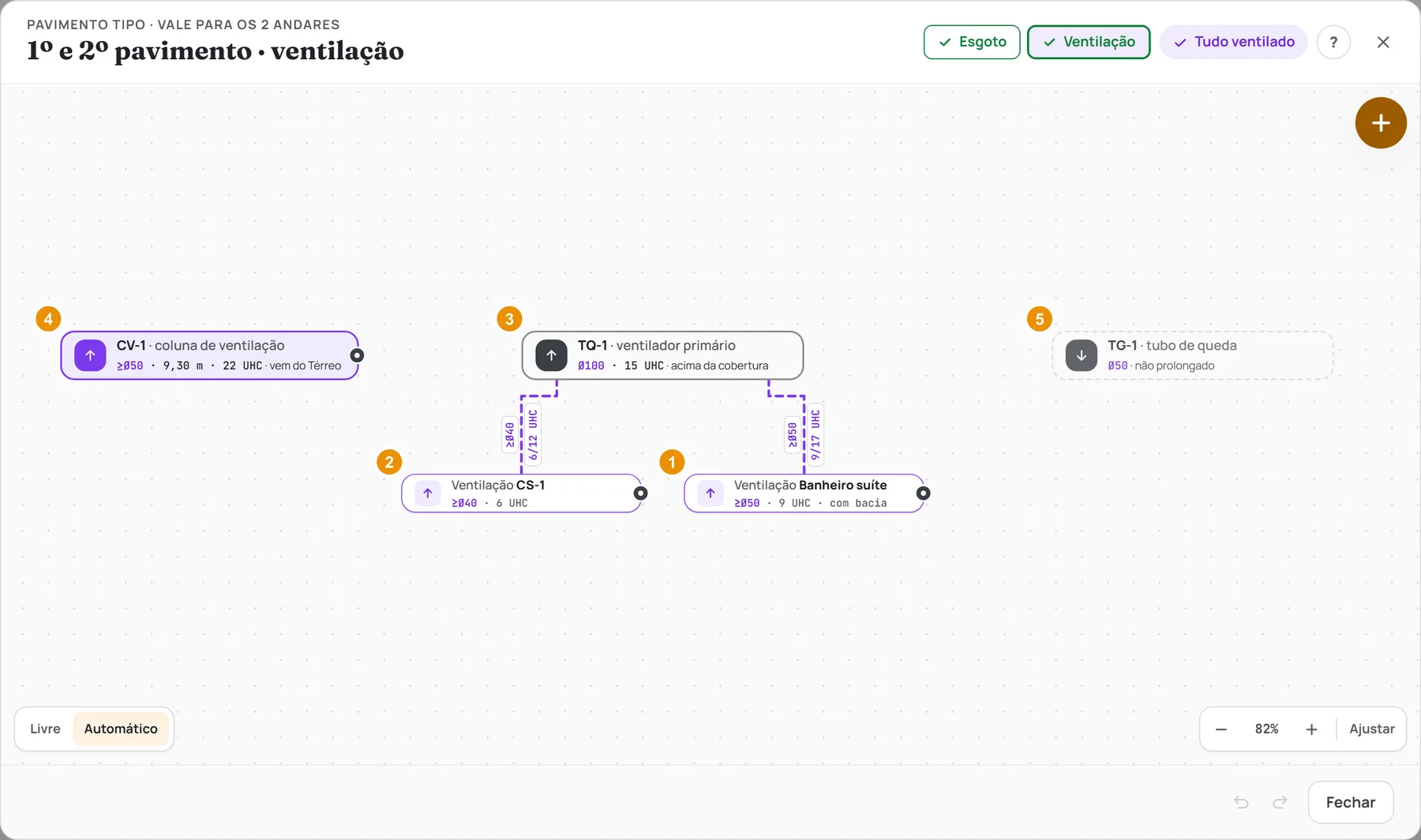

1. 1A ventilação de um ambiente: o Ø e as UHC (Tabela 8)
2. 2A ventilação da caixa sifonada do pavimento
3. 3TQ-1 prolongado: virou ventilador primário, acima do telhado
4. 4CV-1: a coluna, com o comprimento e de onde vem
5. 5TG-1: não prolongado (ninguém ligou nele)

Quando precisar

11

Sem lugar para a coluna? Crie uma VAA

Clique em + e escolha Adicionar VAA. Aparece o cartão VAA-1, “válvula de admissão de ar”. Puxe a bolinha da ventilação até ela.

A VAA deixa o ar entrar e não deixa o cheiro sair. Ela fica só neste pavimento; o modelo e a capacidade são do fabricante.

Dica: arraste a bolinha de uma ventilação até a faixa Soltar aqui cria, à direita, e solte em Nova coluna de ventilação ou Nova VAA. Cria e liga de uma vez.

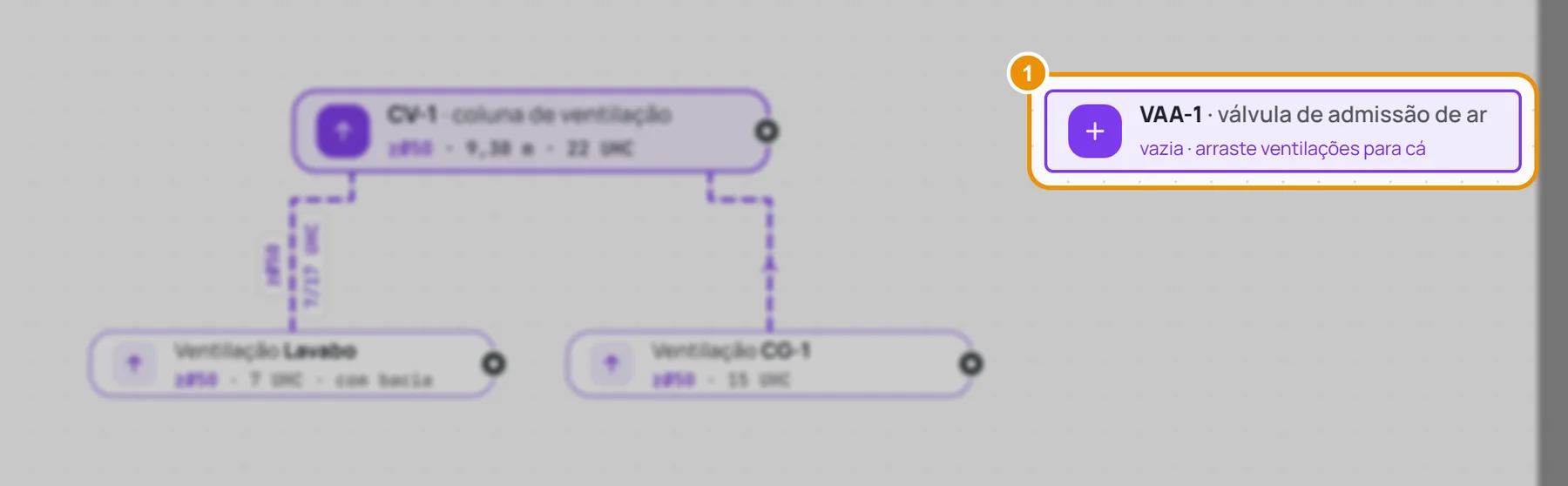

1. 1VAA-1: vazia até você puxar uma ventilação até ela

12

Duas colunas no mesmo pavimento? Junte num barrilete

Segure a bolinha do cartão CV-2 e arraste até a CV-1. As duas se unem num BV (um cano só, que segue até acima do telhado). O cartão passa a dizer “barrilete de ventilação”.

Para desfazer, clique com o botão direito na coluna e escolha Tirar do barrilete (sobe sozinha).

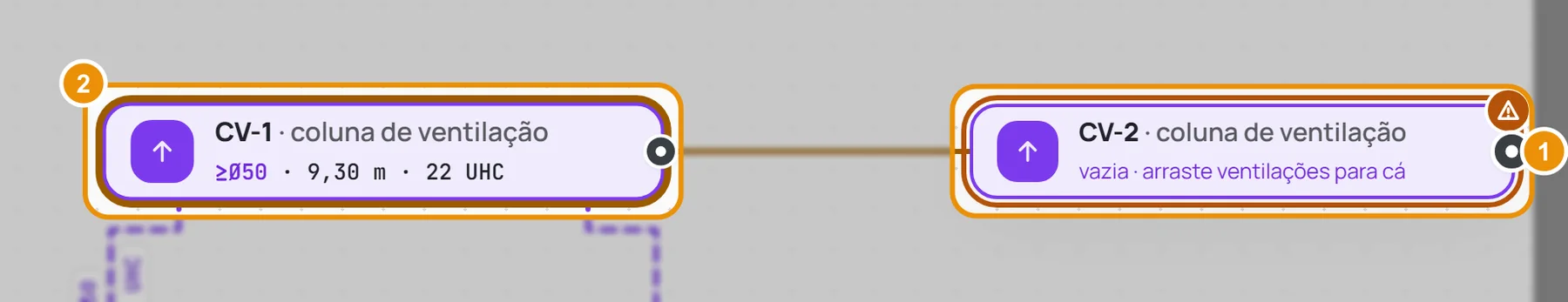

1. 1A bolinha da CV-2: segure aqui
2. 2CV-1 acesa: solte, e as duas viram um BV

13

Clique na coluna para ver as opções dela

Clique no cartão CV-1. Dá para trocar o Nome e ler a conta: onde a coluna nasce, até onde sobe, o comprimento e o Ø que ficou.

Clique numa ventilação ou num RV para ver as UHC e o Ø deles. Excluir CV-1 (Del) apaga a coluna; o que ia para ela fica solto.

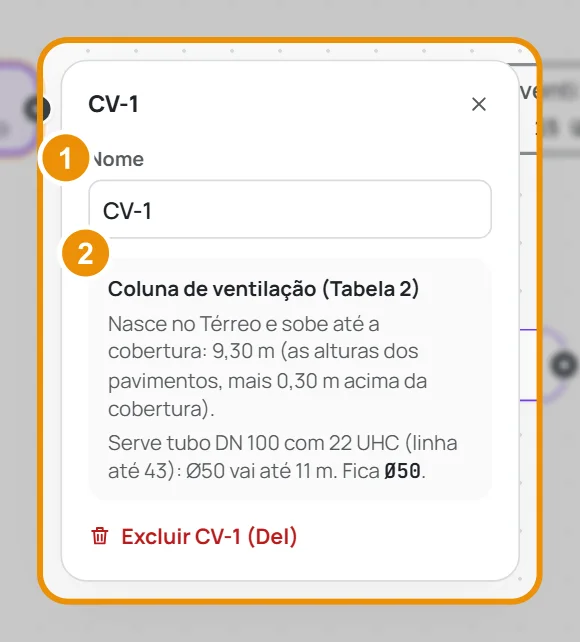

1. 1Nome: mude se quiser
2. 2A conta pela Tabela 2: o tubo que ela serve, as UHC e o comprimento

14

Para desfazer uma ligação, clique no traço

Clique no traço: ele fica mais grosso. Aperte Del: a ventilação fica solta de novo. A bolinha na ponta se arrasta para outro destino.

Dica: errou qualquer coisa? Ctrl+Z desfaz. O botão direito numa ventilação mostra Soltar: tirar do destino; num RV, Desfazer o RV.

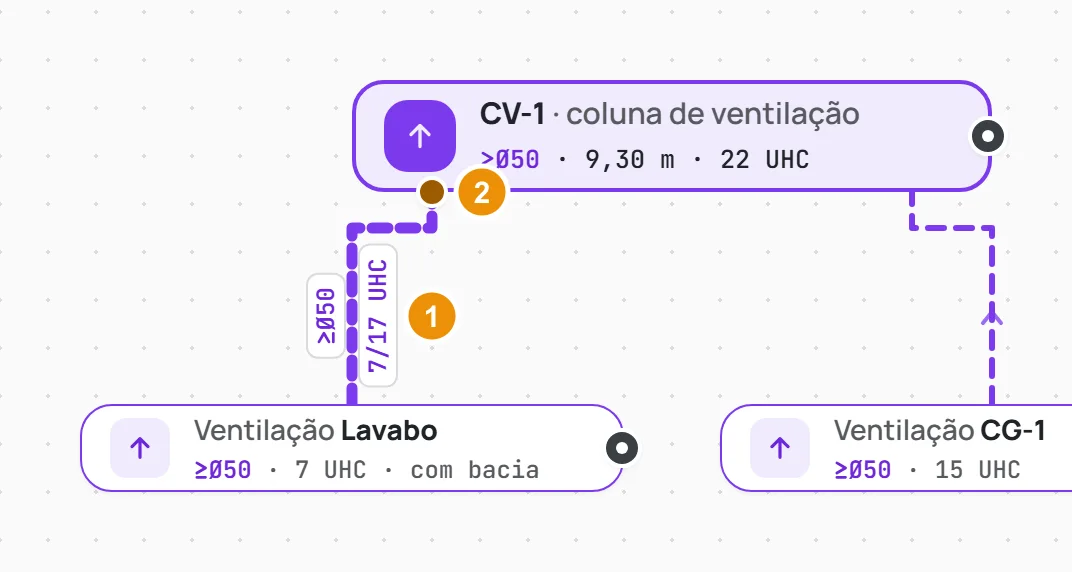

1. 1O traço selecionado: o Ø e as UHC dele
2. 2A bolinha na ponta: arraste para outro destino

O que acontece depois

Com tudo ligado, o app já calculou sozinho: o Ø de cada ventilação e de cada RV (Tabela 8), o Ø de cada coluna (Tabela 2, pelo tubo que ela serve, as UHC e o comprimento até 0,30 m acima do telhado) e o tubo de queda prolongado, com o mesmo Ø dele. Tudo vai para o Passo 4 · Conferência, na parte “ventilação”, e para o memorial. Mudou quem a ventilação ventila, no passo 2? O cartão aqui muda junto.

Se algo travar

• “Térreo: a ventilação de Banho ainda está solta — leve até uma coluna, um tubo ou uma VAA.” Puxe a bolinha dessa ventilação até a CV-1 (passo 4). Na lista, o pavimento mostra “N ventilações soltas”.
• “… o TQ-1 só pode ser prolongado como ventilação no Pavimento tipo, o mais alto que descarrega nele.” Neste pavimento, o tubo não serve. Clique no traço, aperte Del e puxe a ventilação até a coluna (passo 4).
• “… o TQ-1 ainda não recebe esgoto — não serve de ventilação.” Volte à camada Esgoto e ligue as saídas nele; sem esgoto, o tubo não ventila nada.
• “… o RV-1 ainda está solto.” Puxe a bolinha do cartão RV até a coluna, o tubo ou a VAA.
• “… o RV-1 passa da Tabela 8 — separe as ventilações.” Clique no RV e escolha Desfazer o RV. Ligue cada ventilação direto na coluna.
• “CV-1 está vazia — ligue uma ventilação nela ou exclua.” Puxe uma ventilação até ela (passo 4), ou clique nela e aperte Del. É só aviso: não trava.
• “CV-1 (12,30 m, 40 UHC) passa da Tabela 2.” A coluna ficou comprida demais para tanta carga. Crie outra coluna (passo 3) e divida as ventilações entre as duas.
• O cartão da ventilação diz “acima da Tabela 8”, em vermelho. Esse ambiente tem desconector demais numa ventilação só. Volte ao passo 2 e ligue parte deles em outra saída.
• O tubo não acende quando arrasto. Ou este não é o pavimento mais alto que cai nele, ou ninguém cai nele ainda. Use a coluna (passo 4).
• O botão Ventilação da lista está vermelho. Passe o mouse nele: “tem ventilação solta ou fora da norma”. Abra o pavimento e clique em N pontos para resolver, no alto; os cartões com problema ficam marcados em vermelho.
