As áreas de contribuição
Crie uma área, escolha a figura da norma na grade, digite as medidas e veja a área e a vazão.
Ao final, cada pedaço de telhado (ou de parede) que recebe chuva vai ser um cartão com a área em m² e a vazão em litros por minuto. São 6 passos.
Antes de começar
- Tenha a planta da cobertura à mão: a projeção de cada água de telhado, a inclinação e as paredes que sobem acima dela.
- Água de telhado é cada plano inclinado da cobertura. Um telhado de duas águas tem duas áreas, uma de cada lado, cada uma caindo na sua calha.
- As oito figuras da norma e as fórmulas estão no artigo Como calcular a área de contribuição e a vazão de projeto (Figura 2 da NBR 10844).
Passo a passo
Crie a área
Clique em Área de contribuição, na barra Adicionar (ou aperte A). Aparece o cartão A-1 na primeira faixa, com “medidas?” em vermelho, e a janela dele abre.
Escolha a figura

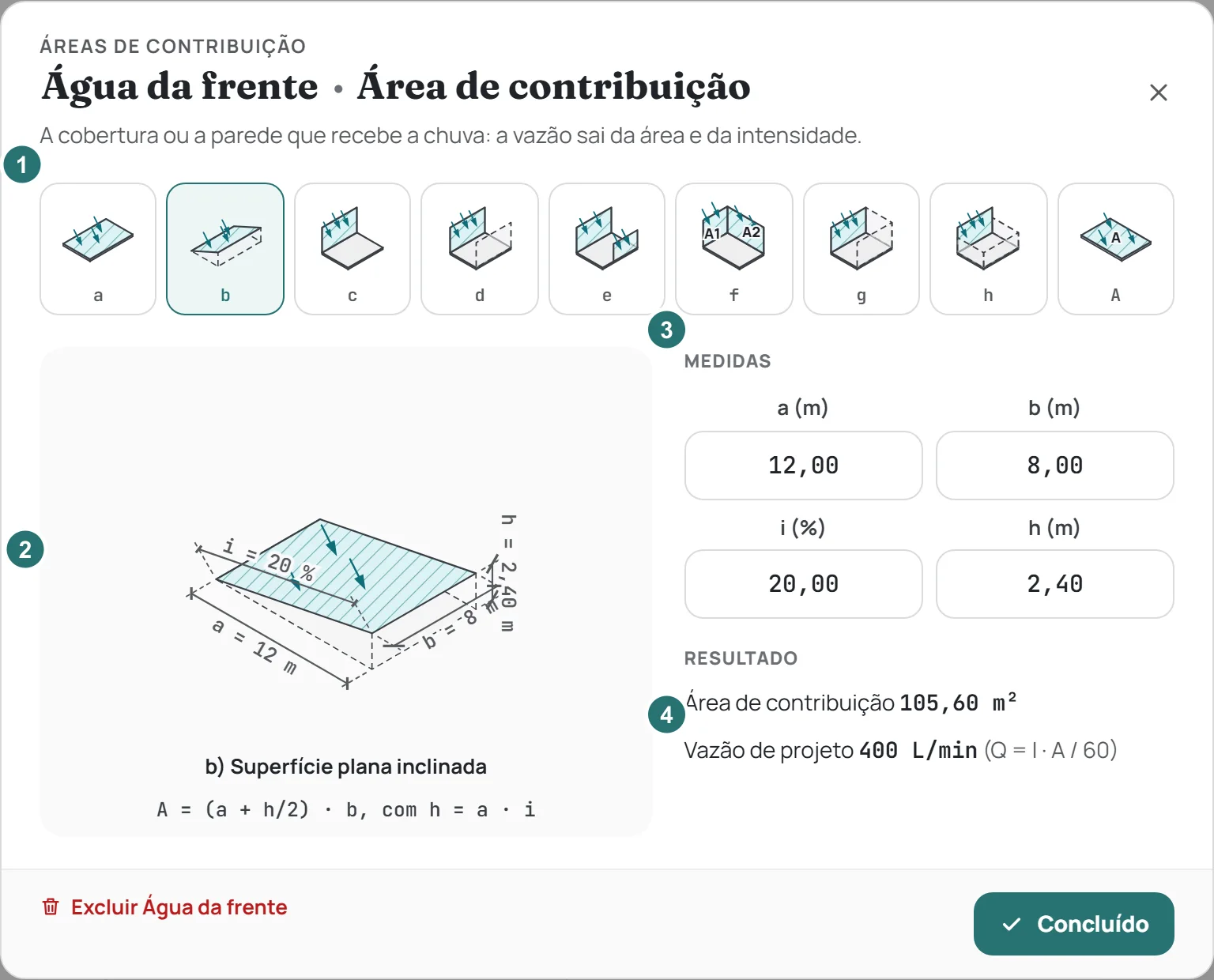

Clique na miniatura que parece com a sua cobertura: a laje horizontal, b telhado inclinado, c a h paredes que recebem o vento, e A para digitar a área direto. O desenho embaixo muda, com a fórmula escrita.
- 1A grade das figuras: a até h, e A para a área medida
- 2O desenho, com as medidas cotadas
- 3As medidas da figura escolhida
- 4A área e a vazão de projeto
Digite as medidas
Digite nos campos de Medidas as letras que o desenho mostra: no telhado inclinado, a (m) é a projeção no chão, b (m) a largura e i (%) a inclinação; o h (m) sai sozinho. Clicar numa cota do desenho leva ao campo dela.
Veja a área e a vazão
Em Resultado, Área de contribuição é o que a fórmula da figura deu, e Vazão de projeto é essa área vezes a chuva (Q = I · A / 60). Mudou a chuva no alto da tela, a vazão muda junto.
Dê um nome e feche
Clique no nome no título da janela (A-1) e escreva “Água da frente”, “Terraço”, o que ajudar a achar depois. Clique em Concluído. O cartão passa a mostrar a figura, a área e a vazão.
Repita para cada água de telhado
Aperte A de novo para a outra água. Com o cartão selecionado, Del exclui (o app pergunta antes).
O que acontece depois
O cartão da área tem uma bolinha na borda direita: é por ela que a água vai para a calha ou para o condutor (tutorial Ligar e dimensionar). Enquanto estiver solta, o cartão fica com a borda tracejada e um ponto vermelho.
Se algo travar
- “A-1: informe as medidas da figura.” Falta algum campo (passo 3). Na figura e, se a·b e c·d forem iguais a área dá zero.
- “A-1: informe a área (m²).” A figura é a área medida (A): digite o número.
- “A-1: ainda não vai para lugar nenhum: ligue numa calha ou num condutor.” Puxe a bolinha (próximo tutorial).
- A vazão aparece como 0 L/min. A chuva ainda não está definida: abra a chuva (I) e escolha uma fonte.
