Pendências e memorial
Resolva os pontos em aberto e baixe o memorial descritivo e de cálculo em PDF ou em Word, com os anexos completos.
Ao final, o memorial descritivo e de cálculo das águas pluviais vai estar no seu computador, em PDF e em Word, com a chuva, cada área, cada calha e cada condutor, e os anexos com todos os números. São 5 passos.
Antes de começar
- Tenha o sistema montado e ligado (tutorial Ligar e dimensionar).
- Ponto para resolver é o que o app achou faltando ou errado. Vermelho impede (o memorial sai como rascunho); amarelo só avisa.
Passo a passo
Veja o que falta

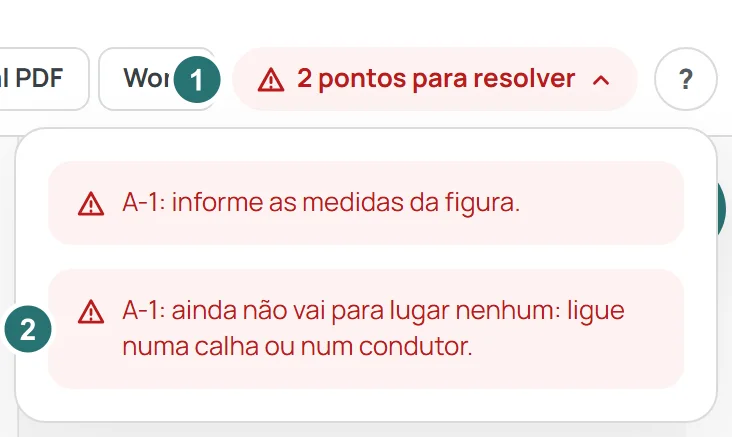

Olhe o botão no alto, à direita: Tudo certo ou N pontos para resolver. Clique nele para abrir a lista. Os cartões com problema ficam marcados em vermelho (ou amarelo) no desenho.
- 1O botão, no alto à direita: clique para abrir
- 2Cada ponto diz a peça e o que fazer
Resolva cada ponto
Cada linha diz a peça e o que fazer: “A-1: informe as medidas”, “C-1: não atende…”. Clique no cartão citado e corrija. A lista encolhe sozinha até virar Tudo certo.
Confira quem assina
O nome, a profissão e o CREA/CAU que vão no memorial vêm de Minha conta (tutorial Minha conta e preferências). Sem eles, o memorial sai com traços e um aviso.

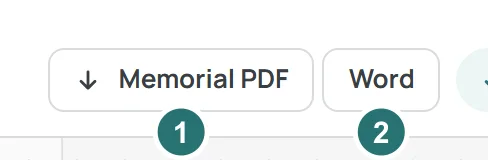

Baixe o PDF
Clique em Memorial PDF, no alto. O arquivo desce na hora: “Memorial Pluvial - nome da obra.pdf”. Com ponto vermelho ainda aberto, o nome termina em “(rascunho)” e a última seção lista os pontos em aberto.
- 1Memorial PDF: o arquivo desce na hora
- 2Word: o mesmo memorial, editável
Baixe o Word
Clique em Word. É o mesmo conteúdo, no padrão dos memoriais AquaFlow (capa, sumário, moldura), para você editar. Ao abrir, aceite atualizar os campos: o sumário se monta sozinho.
O que vai no memorial
O corpo segue a ordem da planilha AquaPluv: objetivo, normas, dados meteorológicos (a fonte da chuva e a conta da intensidade), áreas de contribuição, calhas, condutores verticais, condutores horizontais, materiais especificados, exigências de instalação e manutenção. Cada peça tem a sua subseção, com a conta.
Os anexos trazem tudo o que entrou no dimensionamento, uma linha por peça, para quem confere: as medidas de cada área e a figura; a seção, a lâmina, o n, S, P e R de cada calha; a quantidade e o diâmetro dos tubos, o método e a capacidade de cada condutor.
O que acontece depois
A linha Águas pluviais no painel do projeto mostra quantas áreas e quantos m² a edificação tem. Outra edificação do projeto tem o seu próprio sistema e o seu memorial.
Se algo travar
- “Memorial gerado como RASCUNHO: ainda há pontos para resolver.” Abra a lista (passo 1) e resolva (passo 2). Depois, gere de novo.
- “Memorial gerado. Para sair com o seu nome e registro, preencha o cadastro em Minha conta.” Passo 3.
- “Não deu para gerar o memorial. Tente de novo.” Recarregue a página e clique outra vez; se continuar, avise o suporte.
- O Word abre com o sumário vazio. Aceite atualizar os campos ao abrir, ou clique no sumário e aperte F9.
