A tela do Pluvial
Ligue a disciplina, conheça as quatro faixas e a barra de adicionar, e os atalhos A, C, V, H, I e G.
Ao final, você vai saber onde está cada coisa na tela das águas pluviais: a chuva, as quatro faixas por onde a água passa, a barra de adicionar e as teclas. São 6 passos, só de leitura; o trabalho vem nos tutoriais seguintes.
Antes de começar
- Tenha a obra criada (tutorial Meus projetos e Novo projeto). As águas pluviais são de cada edificação: um prédio, uma calha; outro prédio, outras calhas.
- Quatro nomes que vão aparecer: área de contribuição é o pedaço de telhado (ou de parede) que recebe chuva; calha é o canal que recolhe a água no beiral; condutor vertical (CV) é o tubo que desce; e condutor horizontal (CH) é o tubo deitado, no chão, que leva a água embora.
- A água anda nessa ordem, da esquerda para a direita. O app calcula o que chega em cada peça e diz se ela aguenta.
Passo a passo
Ligue as águas pluviais no painel do projeto
No painel do projeto, clique em Ligar outra disciplina e escolha Águas pluviais. A linha dela aparece na edificação, com o botão Começar.
Também dá para marcar a disciplina na hora de criar o projeto.
Abra a tela
Clique em Começar na linha Águas pluviais (ou no item Águas pluviais do painel lateral). A tela abre com as quatro faixas vazias e a chuva da sua cidade já escolhida, no alto.
- 1A chuva de projeto (tecla I)
- 2Configurações gerais (tecla G)
- 3A barra Adicionar: área, calha, condutor vertical, condutor horizontal
- 4Um cartão: uma área de contribuição
- 5Memorial PDF e Word
- 6Tudo certo, ou N pontos para resolver
Conheça as quatro faixas
O fundo tem quatro colunas, com o nome em cima: Áreas de contribuição, Calhas, Condutores verticais e Condutores horizontais. Cada peça que você cria nasce na faixa dela; a água corre pelos tubos entre os cartões, sempre para a direita.
Uma área pode cair numa calha, ou direto num condutor. Uma calha cai num condutor. O vertical cai no horizontal.
Conheça a barra Adicionar e as teclas

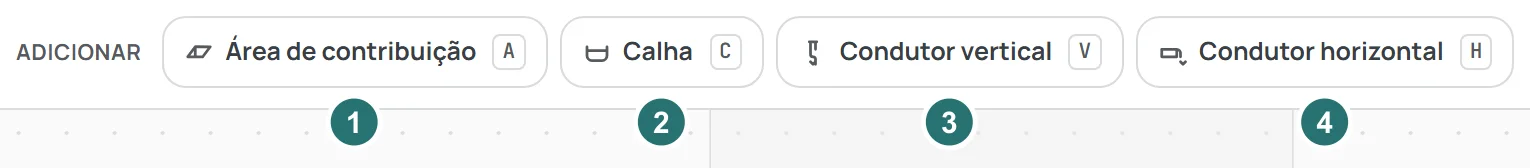

Clique num botão da barra Adicionar para criar a peça; a janela dela abre na hora. As teclas fazem o mesmo: A área, C calha, V condutor vertical, H condutor horizontal. O botão direito no fundo do desenho mostra o mesmo menu, e a peça nasce onde você clicou.
- 1Área de contribuição (tecla A)
- 2Calha (tecla C)
- 3Condutor vertical (tecla V)
- 4Condutor horizontal (tecla H)
Veja a chuva de projeto no alto
O botão ao lado do título diz a chuva em uso: I = 227,0 mm/h · T 5 anos · t 5 min, por exemplo. Clique nele (ou aperte I) para trocar: é o tutorial A chuva de projeto. Ao lado, Configurações (G) guarda o que vale para todos os condutores verticais (tutorial Configurações gerais).
Arrume o desenho
No canto de baixo, Livre deixa os cartões onde você largar; Automático arruma sozinho a cada ligação; Reorganizar alinha tudo nas quatro faixas. Os gestos de zoom e seleção são os mesmos de todo fluxograma (tutorial Atalhos e gestos dos fluxogramas).
O que acontece depois
Com a tela conhecida, o caminho é: conferir a chuva (tutorial A chuva de projeto), criar as áreas (tutorial As áreas de contribuição) e ligar tudo até o condutor horizontal (tutorial Ligar e dimensionar). No fim, o memorial (tutorial Pendências e memorial).
Se algo travar
- A linha “Águas pluviais” não aparece no painel. A disciplina ainda não foi ligada: Ligar outra disciplina (passo 1). Se aparece “em breve”, a disciplina ainda não está liberada para a sua conta.
- “Crie ao menos uma área de contribuição.” É o aviso da tela vazia: aperte A.
- “Chuva: escolha a equação IDF do município.” O município da obra não tem chuva na base: abra a chuva (I) e escolha uma fonte.
