Ligar e dimensionar

Ao final, a água de cada área vai ter um caminho completo até o condutor horizontal, e cada peça vai ter medidas que aguentam a vazão. São 7 passos, e mais 1 para quando precisar mexer.

Antes de começar

• Tenha as áreas criadas (tutorial As áreas de contribuição) e a chuva conferida (tutorial A chuva de projeto).
• Ligar é somar: cada peça recebe a soma do que chega nela, e a vazão vai escrita no tubo. Duas áreas na mesma calha somam; uma calha em cada lado do telhado, não.
• Ligar é sempre pela bolinha na borda direita do cartão. Arrastar o meio do cartão só muda ele de lugar.

Passo a passo

Da área à calha

1

Crie a calha já ligada na área

Segure a bolinha do cartão da área e arraste para a direita. Aparece a faixa Soltar aqui cria: solte em Nova calha. Nasce a C-1, já ligada, e a janela dela abre.

Já tem a calha? Arraste a bolinha até ela: a calha acende, solte. A outra água do telhado vai para a outra calha (ou para a mesma, se a cobertura for de uma água só).

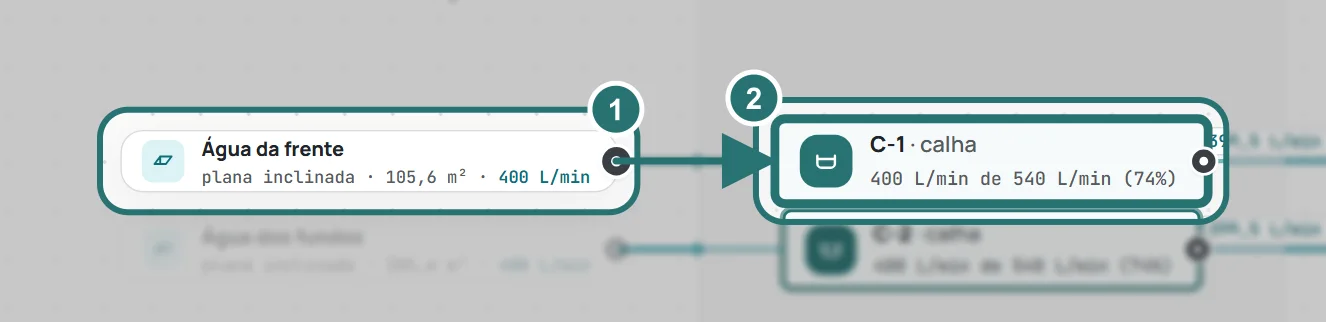

1. 1A bolinha, na borda direita do cartão da área: segure e arraste
2. 2A calha acesa: solte aqui

2

Dê as medidas da calha

Escolha a seção (Retangular, Semicircular ou Trapezoidal) e digite as medidas internas, em metros; o desenho mostra a água. Confira a Lâmina (100% = cheia até a borda, como a norma calcula), a Declividade (mínima 0,5%), o Material e, se a saída fica a menos de 4 m de um canto, a Curva perto da saída.

Embaixo, o veredito: Chegam tantos L/min, Cabem tantos, Atende ou Não atende. Vermelho? Aumente a seção ou a declividade. A conta inteira está no artigo Como dimensionar uma calha de águas pluviais pela NBR 10844. Concluído.

1. 1Retangular, semicircular ou trapezoidal
2. 2As medidas internas (m)
3. 3A lâmina: até onde a água pode subir
4. 4A declividade e o material
5. 5A curva perto da saída
6. 6O que chega, o que cabe e o veredito

Da calha ao chão

4

Escolha o diâmetro do condutor vertical

Escolha o Diâmetro DN (mm) na lista. Não cabe? Clique em Usar Ø … mm, o menor que atende, que o app escolhe. Ou aumente Tubos em paralelo: dois tubos iguais levam o dobro.

O método de cálculo é um só para todos os condutores verticais (tutorial Configurações gerais). O desenho mostra a água descendo colada na parede do tubo. Concluído.

1. 1O método de cálculo, de todos os condutores verticais
2. 2Configurações…: onde o método se troca
3. 3O diâmetro DN
4. 4Tubos em paralelo
5. 5O veredito

6

Escolha o diâmetro e a declividade do horizontal

Escolha o Diâmetro DN (mm) e a Declividade (%) (0,5% é o mínimo; 1% é o padrão). A água vai até 2/3 do tubo, como a norma manda; o desenho mostra. Não cabe? O botão Usar Ø … mm, o menor que atende, ou mais declividade. Concluído.

1. 1O diâmetro DN
2. 2Tubos em paralelo
3. 3A declividade (mínima 0,5%)
4. 4O veredito

7

Leia o cartão

Cada cartão resume a conta: 799 L/min de Ø 150 · 1 702 L/min (47%) quer dizer “chegam 799, o tubo de 150 leva 1 702, 47% usado”. Cartão vermelho com ⚠ não atende, ou está incompleto. Clique para abrir a janela.

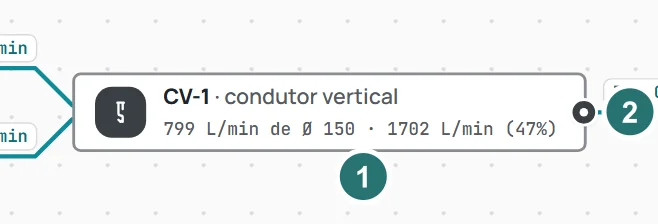

1. 1Chega · de Ø … · cabe (uso em %)
2. 2A bolinha: por onde a água segue

Quando precisar mexer

O que acontece depois

Com tudo ligado e verde, o botão no alto diz Tudo certo. Falta conferir as configurações gerais (tutorial Configurações gerais) e gerar o memorial (tutorial Pendências e memorial).

Se algo travar

• “C-1 não recebe nada: ligue uma área … nele, ou exclua.” A calha está vazia: puxe a bolinha de uma área até ela (passo 1).
• “C-1 ainda não vai para lugar nenhum: ligue num condutor vertical ou horizontal.” Puxe a bolinha da calha (passo 3).
• “C-1: informe as medidas da calha.” Falta a largura, a altura ou o diâmetro (passo 2).
• “CV-1: não atende: chegam … L/min e a capacidade é … L/min.” Diâmetro maior, ou tubos em paralelo (passo 4).
• “CV-1: diâmetro abaixo de 70 mm, o mínimo da NBR 10844.” Escolha 75 mm ou mais.
• “C-1: declividade abaixo de 0,5%, a mínima da NBR 10844.” É aviso amarelo; corrija a declividade.
• O cartão não solta em lugar nenhum. A água só desce: área cai em calha ou condutor; calha em condutor; vertical em horizontal. Os cartões que não aceitam ficam apagados durante o arrasto.
