A chuva de projeto

Confira a fonte da chuva, o período de retorno, compare as fontes lado a lado e guarde a sua equação.

Nesta página
  1. Antes de começar
  2. Passo a passo
  3. O que acontece depois
  4. Se algo travar

Ao final, a chuva de projeto da obra vai estar escolhida com conhecimento de causa: a fonte, o período de retorno e a intensidade em mm/h que o app usa em toda vazão. São 6 passos.

Antes de começar

  • O app já escolhe uma chuva ao abrir a disciplina: a da sua cidade, pela ordem que a norma prefere. Este tutorial é para conferir e, se quiser, trocar.
  • Três nomes que vão aparecer: intensidade (I) é a força da chuva, em milímetros por hora; período de retorno (T) é de quantos em quantos anos uma chuva dessas volta; equação IDF é a fórmula com quatro números (K, a, b, c) que dá a intensidade de um lugar. O porquê de cada um está no artigo A chuva de projeto: intensidade pluviométrica pela NBR 10844.

Passo a passo

1

Abra a janela da chuva

Clique no botão da chuva, ao lado do título (o que diz I = … mm/h), ou aperte I. Abre a janela Chuva de projeto.

  1. 1De onde vem a equação: as cinco fontes
  2. 2O posto da Tabela 5 da norma
  3. 3O período de retorno: 1, 5 ou 25 anos
  4. 4A intensidade de projeto
  5. 5As fontes lado a lado
2

Escolha de onde vem a chuva

Em De onde vem a equação, clique numa das fontes:

  • Tabela 5 da norma: a intensidade medida que a NBR 10844 traz para 98 cidades. Se a sua está lá, é a referência. Escolha o posto na lista Posto da Tabela 5.
  • Estação: a equação publicada de uma estação pluviométrica do município. Escolha a estação na lista.
  • Município: a equação interpolada do município (serve onde não há posto nem estação).
  • K, a, b, c: a sua própria equação, digitada. Digite os quatro números nos campos.
  • Intensidade: o número direto, em mm/h. Para obra de até 100 m², o botão Usar 150 mm/h aplica o atalho da norma.
3

Escolha o período de retorno

Clique em 1 ano, 5 anos ou 25 anos. A regra da norma está escrita embaixo: 1 ano para pátio e área pavimentada onde empoçar não incomoda; 5 anos para telhados e terraços; 25 anos onde transbordar não pode acontecer. Com uma equação, a Duração t (min) fica em 5, como a norma manda.

O quadro verde mostra a intensidade que resultou, com a conta.

4

Compare as fontes lado a lado

Role até As fontes lado a lado. Para o mesmo T, a tabela mostra o que cada fonte daria: a Tabela 5, as estações, a interpolada e as suas equações. A escolhida está em negrito. Se os números divergem muito, prefira a Tabela 5; senão, a estação.

5

Guarde a sua própria equação

Com K, a, b, c escolhido e os números digitados, dê um nome em Guardar nas minhas equações como (“Salvador · Embasa 2019”) e clique em Guardar. A equação fica na sua conta: em qualquer projeto, ela aparece na lista Minhas equações e nas fontes lado a lado. A lixeira ao lado da lista tira da conta (o projeto continua com os números).

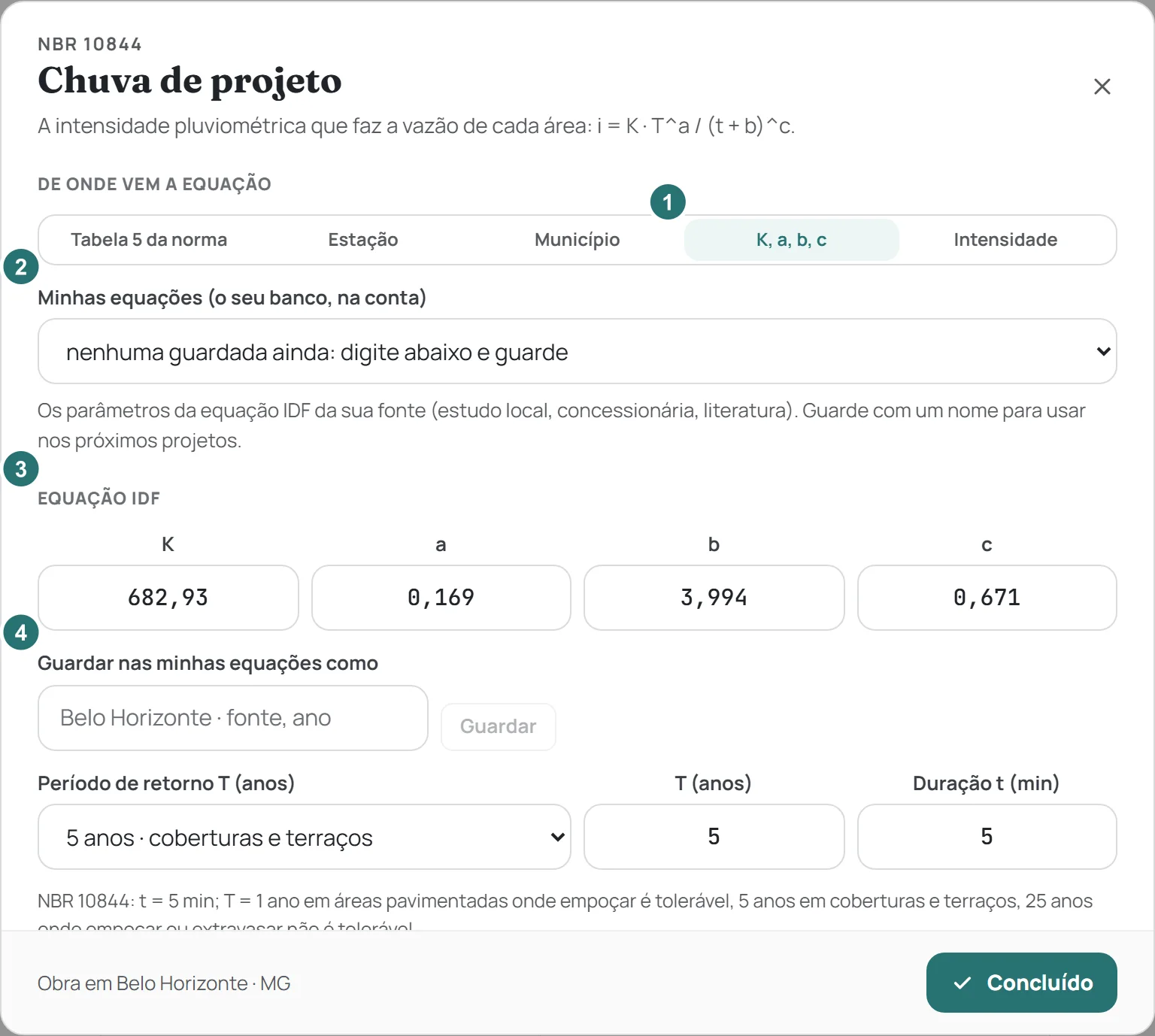

  1. 1A fonte K, a, b, c
  2. 2Minhas equações: as que você guardou na conta
  3. 3Os quatro parâmetros da equação
  4. 4Guardar nas minhas equações, com um nome
6

Feche

Clique em Concluído. O botão da chuva, no alto, passa a mostrar a intensidade nova, e todos os cartões recalculam na hora.

Mudou o município nos dados do projeto? Ao abrir a disciplina, o app troca a chuva para a do município novo e avisa.

O que acontece depois

Cada área de contribuição vira vazão com essa intensidade (Q = I · A / 60), e a vazão corre pelos tubos até o condutor horizontal. O memorial sai com a fonte, os parâmetros e a conta. Próximo: as áreas (tutorial As áreas de contribuição).

Se algo travar

  • “Chuva: escolha o posto da Tabela 5 da NBR 10844.” A fonte é a Tabela 5, mas nenhum posto foi escolhido (passo 2). A lista traz os postos da sua UF; se não há nenhum perto, troque a fonte.
  • “Chuva: a Tabela 5 só tem 1, 5 e 25 anos de período de retorno.” Você digitou outro T com a Tabela 5. Escolha um dos três, ou troque para uma equação.
  • “Chuva: na Tabela 5 o valor … refere-se a 12 anos (posto com observação curta).” Só um aviso: a norma marca entre parênteses o T real daquele valor.
  • “Chuva: o parâmetro a, b, c da equação IDF está fora da faixa usual.” Confira os números digitados; um expoente errado dá intensidade absurda.
  • “O município não está na base.” Sem estação e sem interpolada: use a Tabela 5 de um posto de clima parecido, a sua equação ou a intensidade direto.
