Configurações gerais
O método de todos os condutores verticais, a ocupação Y, o hc padrão e os materiais com que as peças nascem.
Ao final, todos os condutores verticais da edificação vão ser calculados do mesmo jeito, e cada peça nova vai nascer com o material que você usa. São 5 passos.
Antes de começar
- O método do condutor vertical não é escolhido tubo a tubo: é uma configuração da disciplina, como na planilha AquaPluv. Os quatro métodos estão explicados no artigo Como dimensionar o condutor vertical de águas pluviais.
- As configurações valem para esta edificação. Outra edificação do mesmo projeto tem as suas.
Passo a passo

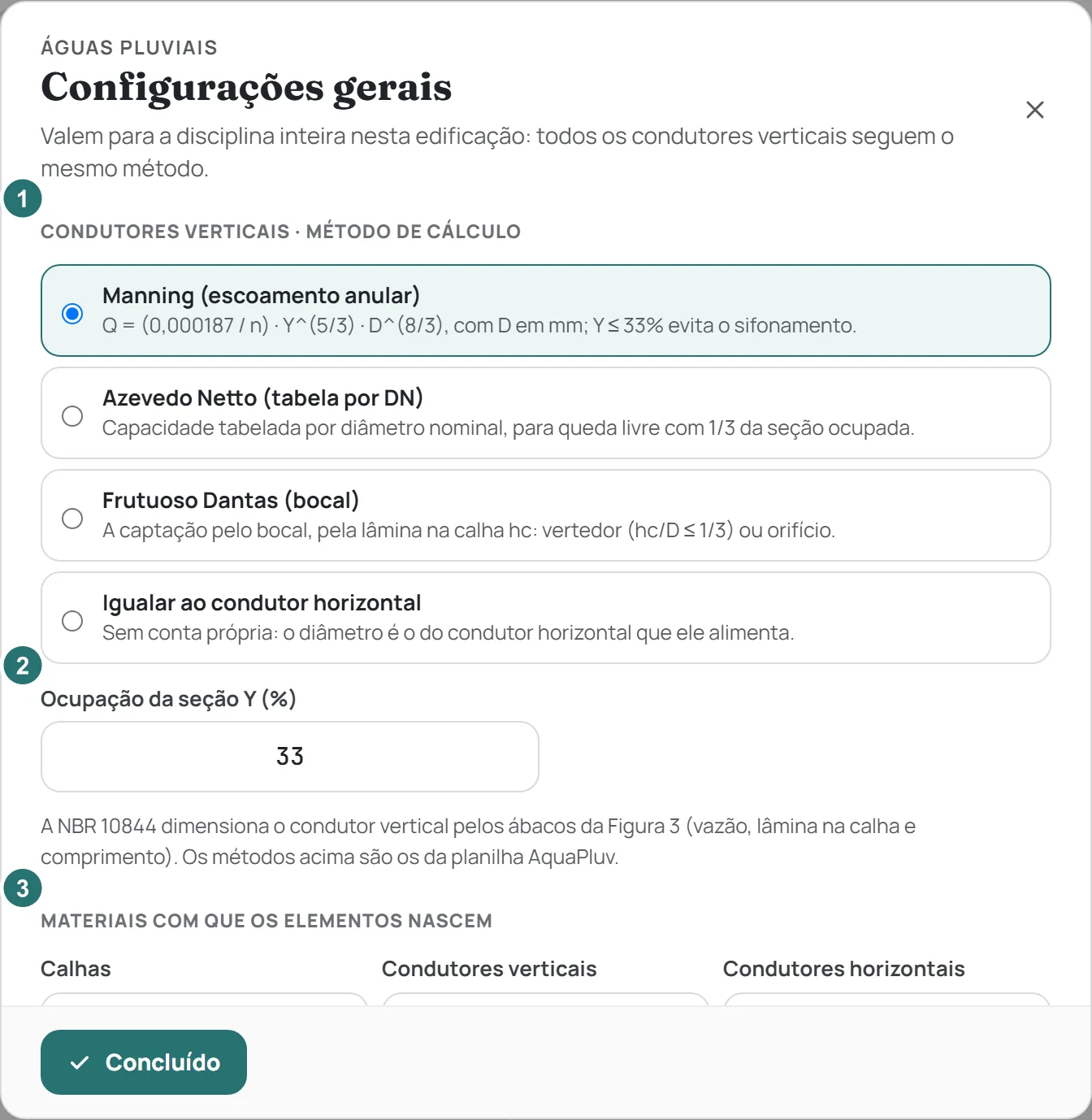

Abra as configurações
Clique em Configurações, ao lado da chuva, no alto (ou aperte G). Dentro da janela de um condutor vertical, o link Configurações… abre a mesma janela.
- 1O método de cálculo dos condutores verticais
- 2A ocupação da seção Y (no Manning) ou o hc padrão (no Frutuoso Dantas)
- 3Os materiais com que as peças nascem
Escolha o método dos condutores verticais
Marque um dos quatro: Manning (escoamento anular), o padrão; Azevedo Netto (tabela por DN); Frutuoso Dantas (bocal); ou Igualar ao condutor horizontal. Todos os cartões de condutor vertical recalculam na hora.
No Igualar, o vertical não tem conta própria: o diâmetro dele passa a ser o do horizontal em que cai, e o cartão mostra “Ø igual ao CH”.
Ajuste o Y ou o hc
No Manning, Ocupação da seção Y (%) é quanto do tubo a água pode ocupar: 33 é o recomendado; acima disso o campo fica vermelho, porque o tubo pode sifonar. No Frutuoso Dantas, hc padrão dos novos condutores (mm) é a lâmina sobre o bocal com que cada condutor novo nasce; cada um pode ter o seu, na janela dele.
Escolha os materiais padrão
Em Materiais com que os elementos nascem, escolha o material das Calhas, dos Condutores verticais e dos Condutores horizontais. Vale para as peças criadas daqui em diante; as que já existem mantêm o material escolhido na janela delas.
Feche
Clique em Concluído.
O que acontece depois
Os cartões dos condutores verticais mostram a capacidade pelo método escolhido, e o memorial descreve o método uma vez só, para todos. Próximo: as pendências e o memorial (tutorial Pendências e memorial).
Se algo travar
- “Condutores verticais: taxa de ocupação Y acima de 33%: risco de sifonamento.” É aviso amarelo. Volte o Y para 33 (passo 3) ou siga por sua conta.
- “CV-1: o diâmetro vai ser o do condutor horizontal: ligue-o num.” No método Igualar, o vertical precisa estar ligado num horizontal para ter diâmetro.
- “CV-1: informe a lâmina na calha sobre o bocal (hc, mm).” No Frutuoso Dantas, o hc do condutor está zerado: abra a janela dele e digite.
