Atalhos e gestos dos fluxogramas
Zoom, pan, seleção, teclado: o que vale em todos os fluxogramas.
Ao final, você vai mexer no desenho com o mouse e o teclado sem perder nada. São 11 gestos, e valem em todos os fluxogramas do app.
Antes de começar
- Fluxograma é o desenho com cartões e traços: o das Ligações, o das Prumadas e rede e o do Tratamento.
- Vários gestos usam o botão do meio do mouse: é a roda, apertada para baixo.
Os gestos, um por um
Ver o desenho
Para aproximar ou afastar, gire a roda do mouse
Gire a roda com o mouse sobre o desenho. O zoom acontece onde o cursor está. Os botões − e +, no canto de baixo à direita, fazem o mesmo.
- 1Livre, Automático e Reorganizar: quem arruma os cartões (gestos 4 e 5)
- 2Afastar, a porcentagem, Aproximar e Ajustar: o zoom (gestos 1 e 3)
Para mover a vista, segure o botão do meio e arraste
Aperte a roda do mouse, segure e arraste. O desenho acompanha o mouse. O botão esquerdo no fundo não move: ele seleciona (gesto 6).
Para ver tudo, clique em Ajustar
Clique em Ajustar, no canto de baixo à direita. O desenho inteiro cabe na tela. Dois cliques no botão do meio fazem o mesmo.
Arrumar os cartões
Para largar os cartões onde quiser, clique em Livre
Clique em Livre, no canto de baixo à esquerda: os cartões ficam onde você largar. Em Automático, o app rearruma tudo a cada ligação.
Para arrumar de novo, clique em Reorganizar
Clique em Reorganizar, ao lado de Livre. Com vários cartões selecionados, o botão vira Organizar N e arruma só eles, onde já estão.
Selecionar e apagar
Para selecionar vários, arraste no fundo
Segure o botão esquerdo num lugar vazio e arraste: abre uma janela que pega cartões e traços. Da esquerda para a direita, pega só o que ficou inteiro dentro; da direita para a esquerda, tudo o que tocar.
Segure Shift para somar à seleção. Com vários selecionados, a bolinha de um leva o grupo inteiro, e o botão direito age no grupo.

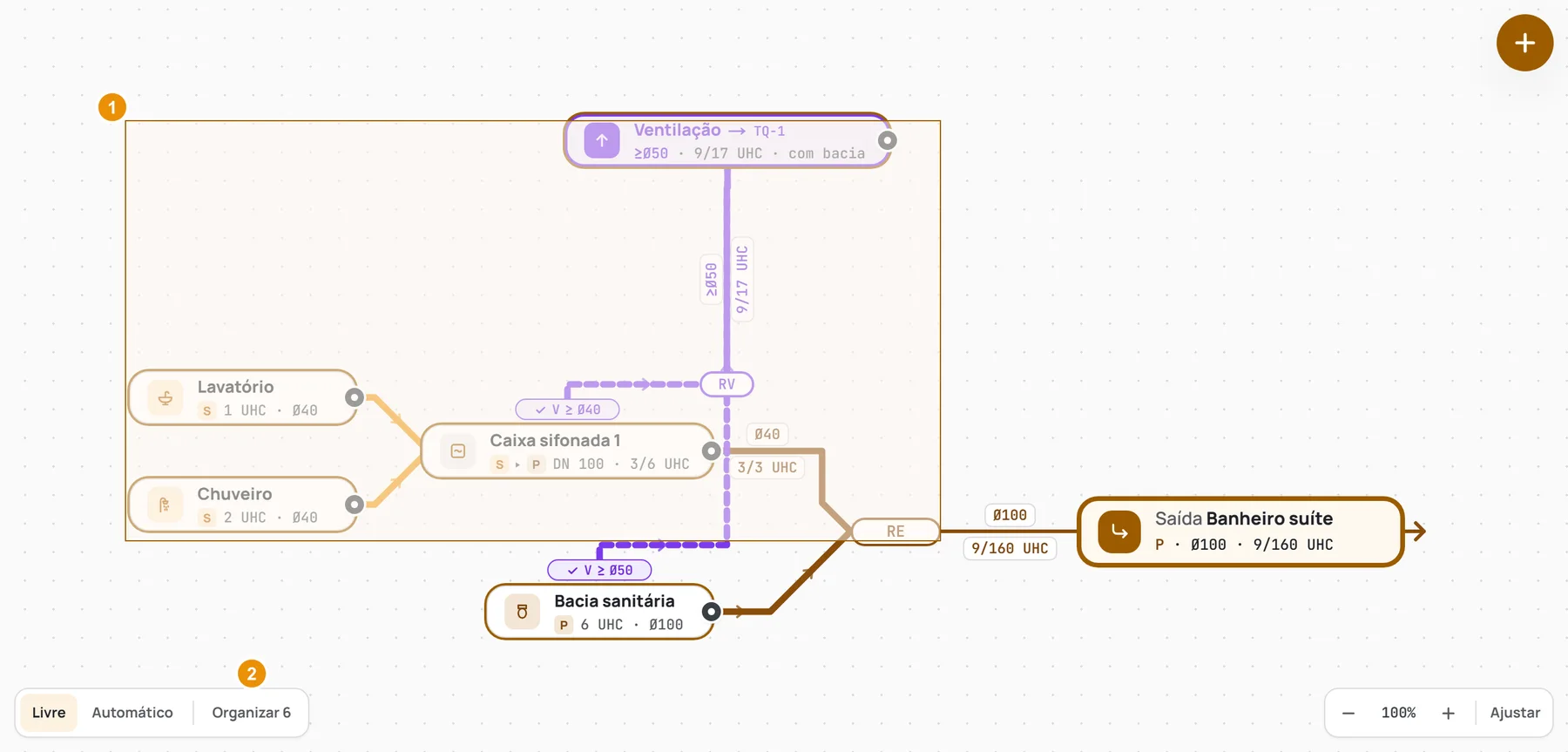

- 1A janela de seleção: pega os cartões e traços que ficarem dentro dela
- 2Com vários selecionados, Reorganizar vira Organizar N e arruma só eles (gesto 5)
Para apagar ou soltar, aperte Del
Aperte Del. Cartão selecionado é apagado; traço selecionado é solto (a ligação desfaz). O app pergunta antes do que não tem volta.
Para limpar a seleção, aperte Esc
Aperte Esc. Nada fica selecionado, e os balões e menus abertos fecham.
Teclado
Para desfazer, aperte Ctrl+Z
Aperte Ctrl+Z. Para refazer, Ctrl+Shift+Z (ou Ctrl+Y). Vale no projeto inteiro, fora dos campos de texto.
Os botões Desfazer e Refazer, no topo, fazem o mesmo.
Para mover sem o ímã, segure Alt
Ao mover um cartão, o ímã alinha ele com os vizinhos. Segure Alt enquanto arrasta para desligar. Nas janelas, Enter aceita o nome sugerido.
No Tratamento, use as letras
Aperte G para os consumos, T tanque séptico, B biodigestor, F filtro, S sumidouro e V vala.
O que acontece depois
Esses gestos aparecem de novo, aplicados, nos tutoriais Passo 2 · Ligações, Passo 3 · Prumadas e rede e A tela do Tratamento. O botão ? no alto de cada fluxograma (Como usar e como ler) repete o resumo.
Se algo travar
- “Não há nada para desfazer.” ou “Não há nada para refazer.” O histórico está no começo (ou no fim). Nada foi perdido.
- A roda rola a página em vez de dar zoom. O mouse está fora do desenho. Leve o cursor para dentro do fluxograma (gesto 1).
- Arrastar o cartão só move, não liga. Ligar é sempre pela bolinha na borda direita do cartão, não pelo corpo dele.
