O que é UHC: a unidade Hunter de contribuição e a Tabela 3 da NBR 8160
O número que cada aparelho vale, as 17 peças da Tabela 3 com UHC e Ø de descarga, a natureza do esgoto (primário, secundário e gordura) e as peças próprias.
Todo o esgoto sanitário se dimensiona com um número só: a UHC. Cada aparelho vale uma quantidade, e a soma do que chega a um tubo diz o diâmetro dele. A Tabela 3 da NBR 8160 é onde esse número mora.
O que é a UHC
Um aparelho não solta esgoto o dia inteiro. A bacia solta de uma vez, quando dá descarga; o lavatório, um fio de água por alguns segundos. E dois aparelhos raramente descarregam no mesmo instante. Somar a vazão de cada um como se todos funcionassem juntos daria tubos enormes. O método de Hunter resolve isso com um peso por aparelho, que já leva em conta quanto ele solta e com que frequência é usado: a unidade Hunter de contribuição, UHC.
A bacia vale 6; o lavatório, 1; o chuveiro, 2. São números de comparação, não litros. O que importa é a soma: quanto mais UHC passam por um tubo, mais esgoto pode passar ali ao mesmo tempo, e as tabelas da norma convertem essa soma no diâmetro mínimo do tubo. Junto com a UHC, a Tabela 3 dá o Ø do ramal de descarga de cada peça: o tubo que sai dela nunca é mais fino que isso.
A Tabela 3 inteira
São as 17 peças que o app traz de fábrica, com a UHC, o Ø mínimo do ramal de descarga e a natureza com que cada uma nasce. A coluna de gordura marca as peças que vão para o tubo e a caixa de gordura.
| Aparelho | UHC | Ø do ramal de descarga | Natureza de fábrica | Gordura |
|---|---|---|---|---|
| Bacia sanitária | 6 | 100 | P | — |
| Banheira de residência | 2 | 40 | S | — |
| Bebedouro | 0,5 | 40 | S | — |
| Bidê | 1 | 40 | S | — |
| Chuveiro de residência | 2 | 40 | S | — |
| Chuveiro coletivo | 4 | 40 | S | — |
| Lavatório de residência | 1 | 40 | S | — |
| Lavatório de uso geral | 2 | 40 | S | — |
| Mictório com válvula de descarga | 6 | 75 | P | — |
| Mictório com caixa de descarga | 5 | 50 | P | — |
| Mictório com descarga automática | 2 | 40 | P | — |
| Pia de cozinha residencial | 3 | 50 | S | G |
| Pia de cozinha industrial – preparação | 3 | 50 | S | G |
| Pia de cozinha industrial – lavagem | 4 | 50 | S | G |
| Tanque de lavar roupas | 3 | 40 | S | — |
| Máquina de lavar louças | 2 | 50 | S | G |
| Máquina de lavar roupas | 3 | 50 | S | — |
A natureza do esgoto
Além do número, cada trecho tem uma letra. Ela diz se o esgoto que passa ali já carrega os gases da rede ou ainda não, e é isso que decide o que pode ser ligado em quê.
- P — primário. O esgoto que já passou por um desconector e, por isso, está em contato com os gases da rede. É o que sai da bacia e do mictório (o desconector está na própria louça) e o que sai de qualquer caixa sifonada.
- S — secundário. O esgoto que ainda não passou por desconector nenhum: lavatório, chuveiro, banheira, bidê, bebedouro, tanque, máquinas. O trecho está protegido, mas só até encontrar um desconector.
- G — gordura. Não é uma terceira natureza: é uma marca que se soma à outra (S G). Pias de cozinha e máquina de lavar louças. Gordura só anda por tubo de gordura (TG) e caixa de gordura (CG), nunca pelo tubo de queda do banheiro.
O desconector é o fecho hídrico que separa o ar do prédio do ar da rede: o sifão da peça ou a caixa sifonada. Quem decide se um trecho é P ou S é o desconector da instalação, não a peça. A Tabela 3 só diz com qual as peças nascem: a bacia e os mictórios com o desconector incorporado, as outras sem. Um lavatório com sifão próprio sai primário; o mesmo lavatório sem sifão sai secundário e precisa de uma caixa sifonada à frente. A caixa sifonada é um desconector: entra S, sai P.
O que pode cair em quê, pelas regras que o app confere:
| O que chega | Onde cai | Pode? |
|---|---|---|
| Secundário (S) | Ramal secundário ou caixa sifonada | Sim |
| Secundário (S) | Trecho primário, sem desconector antes | Não: os gases voltam pela peça sem sifão (mistura) |
| Secundário (S), sem gordura | Tubo de queda, caixa ou destinação, direto | Não: passe antes por uma caixa sifonada |
| Primário (P) | Ramal primário, tubo de queda, caixa de inspeção | Sim |
| Primário (P) | Caixa sifonada | Não: ela só recebe secundário |
| Peça de dejeto (bacia, mictório) | Caixa sifonada | Nunca, mesmo sem o desconector marcado |
| Gordura (S G) | Tubo de gordura (TG) ou caixa de gordura (CG) | Sim; a caixa de gordura faz o papel de desconector |
| Gordura (S G) | Tubo de queda, caixa sifonada, caixa de inspeção | Não: gordura vai para TG ou CG |
| Sem gordura | Tubo de gordura ou caixa de gordura | Não: TG e CG são só de gordura |
Peças próprias
Nem todo aparelho está na Tabela 3: uma pia de bar, um filtro de piscina, uma máquina industrial. O app deixa cadastrar a sua peça, com os mesmos campos das 17 da norma: o nome, a UHC (maior que zero), o Ø do ramal de descarga (40, 50, 75, 100 ou 150) e três marcações: Tem desconector, Solta gordura e Recebe dejeto.
A UHC e o Ø são da peça, não da instalação: peça com outra UHC é outra peça. A NBR 8160 tem um critério próprio para aparelhos que não estão na Tabela 3; o app ainda não o aplica. A UHC da peça própria é você quem informa, e vale dizer no memorial de onde ela veio.
A peça própria fica guardada na conta e aparece em todo projeto novo. Dentro de um projeto ela é uma cópia: mudar depois na conta não altera os projetos que já a usam. As 17 da norma também podem ser editadas, com confirmação, e Voltar ao padrão da NBR desfaz tudo o que foi mexido nelas.
Onde a UHC entra
A UHC de cada peça é o começo de todas as contas do esgoto. O ramal de esgoto soma as UHC de cada junção e pega o Ø na Tabela 5, nunca menor que o Ø de descarga da peça mais grossa. O tubo de queda soma as saídas que caem nele, andar por andar, e pega o Ø pela sua tabela e pelo número de pavimentos. O subcoletor e o coletor predial somam os tubos e as caixas que chegam, pela Tabela 7 e pela declividade; em prédios de quatro andares ou mais, conta só o aparelho de maior descarga de cada banheiro (5.1.4.2), e banheiro é o ambiente que tem peça de dejeto. A ventilação também parte da UHC: o ramal de ventilação muda conforme tem bacia ou não, e a coluna pelo tubo que ela serve. Cada um tem artigo próprio em “Como calcula”.
Erros comuns
- Somar vazões em vez de UHC. Litros por segundo não entram nas tabelas da NBR 8160; a entrada é sempre a soma das UHC.
- Contar a peça repetida uma vez. Duas bacias são 12 UHC. Cada unidade conta.
- Esquecer que o pavimento tipo conta por andar. Um tipo de 20 UHC com 2 andares manda 40 UHC para os tubos.
- Confundir o Ø da peça com o do ramal de esgoto. Uma pia de 3 UHC sozinha sai em Ø50 (Tabela 3), não no Ø40 que a soma daria na Tabela 5.
- Achar que a natureza é da peça. É do desconector. O lavatório com sifão sai primário; sem sifão, secundário.
- Ligar a bacia numa caixa sifonada. Peça de dejeto nunca cai em caixa sifonada; ela vai direto ao ramal primário.
- Mandar a pia de cozinha para o tubo de queda do banheiro. Gordura vai para o tubo e a caixa de gordura.
- Mudar a UHC de uma peça da norma “para caber”. A UHC é da peça: muda em todo lugar onde ela aparece, no projeto inteiro.
Como o AquaFlow faz
Todo projeto nasce com as 17 peças da Tabela 3 no banco, mais as suas. No ambiente, cada peça mostra a natureza, a UHC e o Ø de descarga (“P · 6 UHC · Ø100”), e o desconector dela se liga e desliga no próprio cartão: ligou, sai P; desligou, sai S. O app soma as UHC por ambiente, por planta e por andar (um pavimento tipo de 3 andares conta 3 vezes), e cada tubo mostra a soma que passa sobre a capacidade do Ø. Uma peça que sumiu do banco conta zero, e a tela avisa. Montar os ambientes e as peças é o tutorial Passo 1 · Pavimentos.

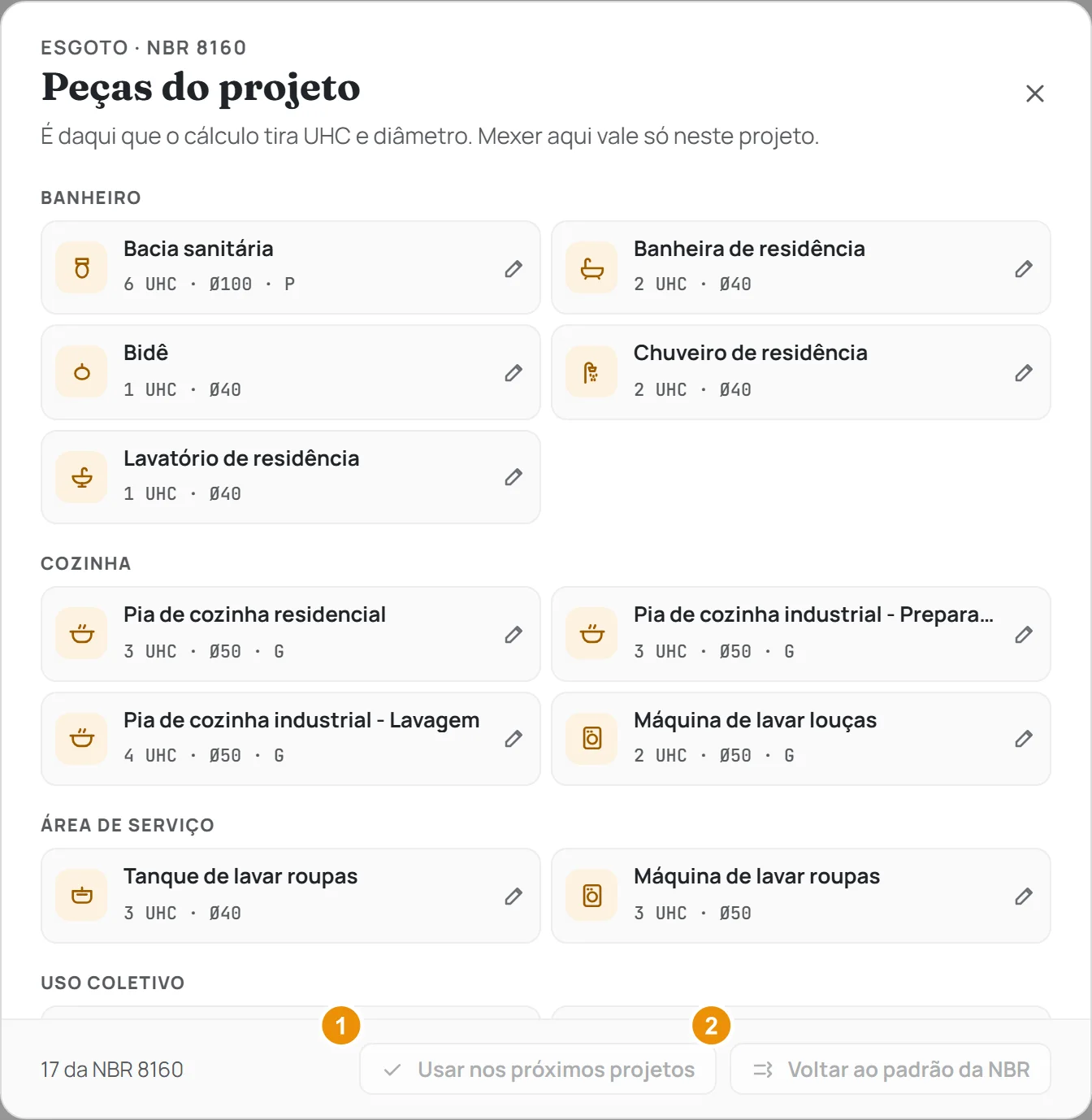

A janela Peças lista o banco inteiro, com a UHC e o Ø de cada uma. Criar peça própria fica na janela Adicionar peça: a peça nova entra no ambiente na hora e vai para a conta. Usar nos próximos projetos leva o banco deste projeto (as suas peças e as da norma que você ajustou) para ser o padrão da conta; Voltar ao padrão da NBR devolve as 17 aos valores de fábrica. Excluir uma peça tira-a do banco, dos ambientes deste projeto e da conta; os outros projetos que já a têm não mudam.
- 1Usar nos próximos projetos: o banco deste projeto vira o padrão da conta
- 2Voltar ao padrão da NBR: as 17 peças de volta à Tabela 3
Referências
- ABNT NBR 8160:1999 — Sistemas prediais de esgoto sanitário: projeto e execução. Tabela 3 (UHC e Ø mínimo do ramal de descarga), 5.1.1.2 (caixa sifonada) e 5.1.4.2 (redução por banheiro no coletor).
