Dimensionar as unidades

Ao final, cada unidade vai ter medidas que atendem à norma, com a conta à vista. São 20 passos, uma unidade de cada vez, e mais 2 para quando precisar mexer.

Antes de começar

• Monte o sistema primeiro (tutorial A tela do Tratamento): o cartão só calcula quando recebe alguém. Vazio, ele diz “vazio · arraste para cá”.
• Dois nomes que vão aparecer em toda janela: Mínimo é o que a norma exige; Adotado é o que as suas medidas dão. Adotado verde atende; vermelho, não.
• Toda janela tem o desenho à esquerda, os campos à direita e a conta embaixo, em blocos. Clique no i de um bloco para ver de onde o número saiu.
• Campo vermelho é medida fora da norma. Passe o mouse no aviso embaixo dele para ler o motivo.

Passo a passo

O tanque séptico

1

Abra o tanque

Clique no cartão TS-1. Abre a janela TS-1 · Tanque séptico (faixa 1. Tratamento primário), com o desenho cotado e a conta.

1. 1Retangular ou Cilíndrico: a forma, em cima do desenho
2. 2Mês mais frio (°C) e Limpeza a cada
3. 3Medidas internas (m): C, L (ou D) e h
4. 4Adotado: o volume das suas medidas, contra o Mínimo

5

Aceite as medidas sugeridas

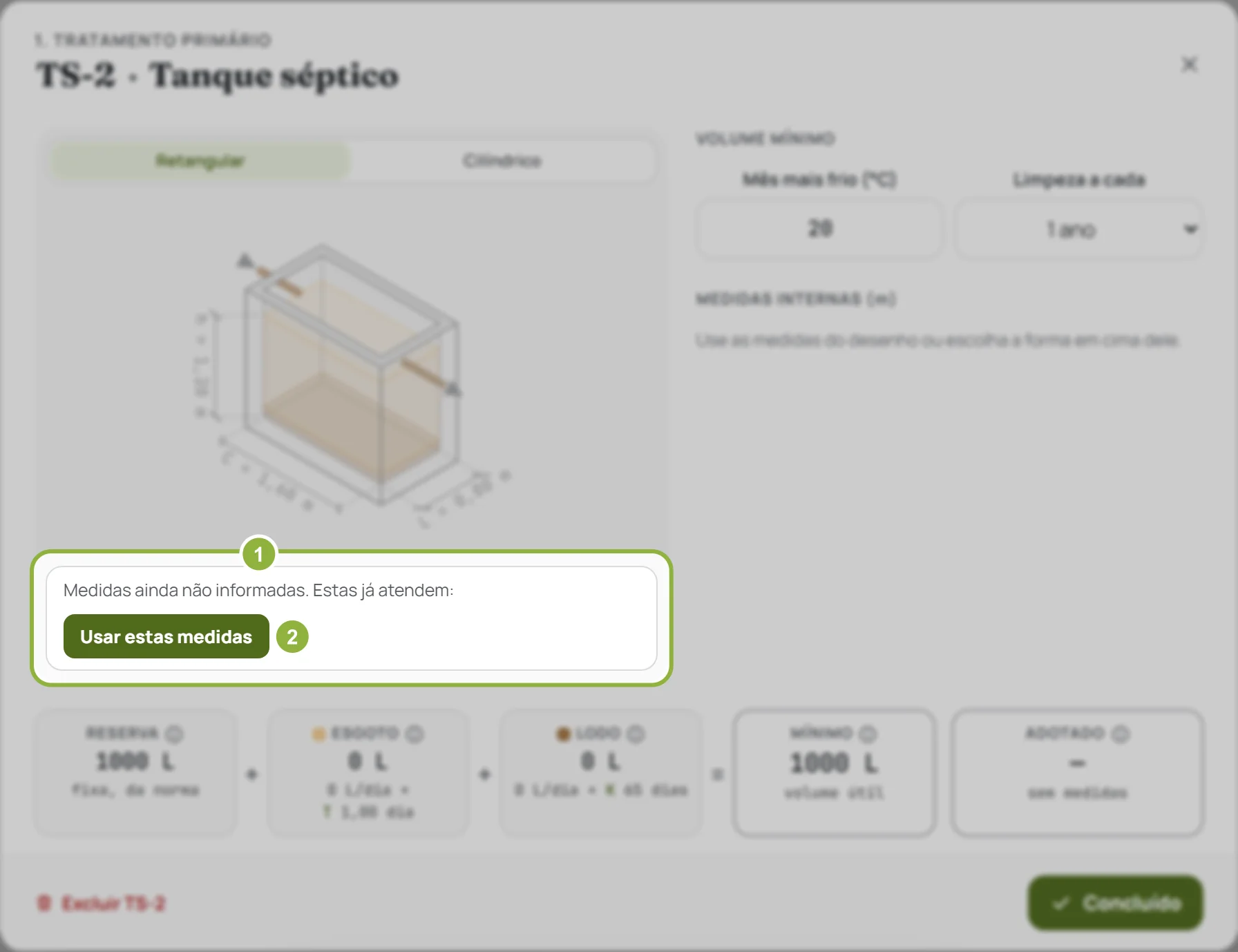

Clique em Usar estas medidas, embaixo do desenho (“Medidas ainda não informadas. Estas já atendem:”). Os campos de Medidas internas (m) se preenchem.

Dica: clicar numa cota do desenho faz o mesmo e já leva ao campo dela.

1. 1“Medidas ainda não informadas. Estas já atendem:”
2. 2Usar estas medidas: preenche os campos

7

Leia a conta e feche

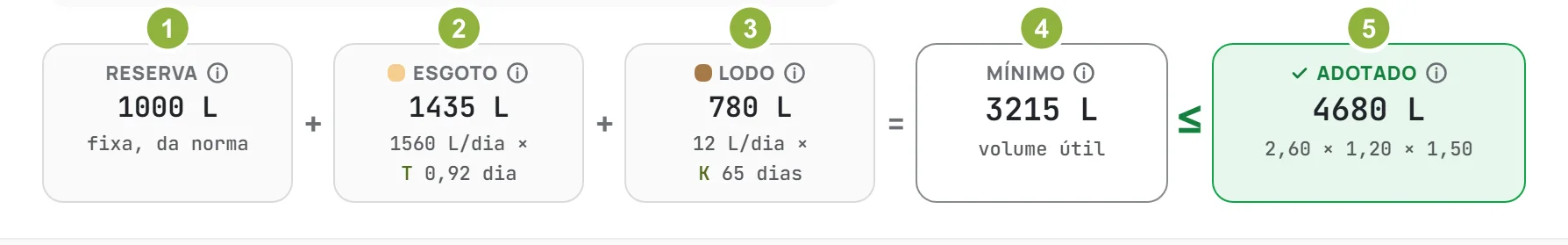

Confira os blocos: Reserva + Esgoto + Lodo = Mínimo ≤ Adotado. Adotado verde atende. Clique em Concluído.

Adotado vermelho: passe o mouse nele e leia o Não atende. Aumente a medida que ele pede (passo 6).

1. 1Reserva: 1.000 L fixos, da norma
2. 2Esgoto: o que fica no tanque o tempo de detenção
3. 3Lodo: o que se acumula entre as limpezas
4. 4Mínimo: a soma dos três
5. 5Adotado: o volume das suas medidas (verde atende)

O filtro anaeróbio

8

Abra o filtro

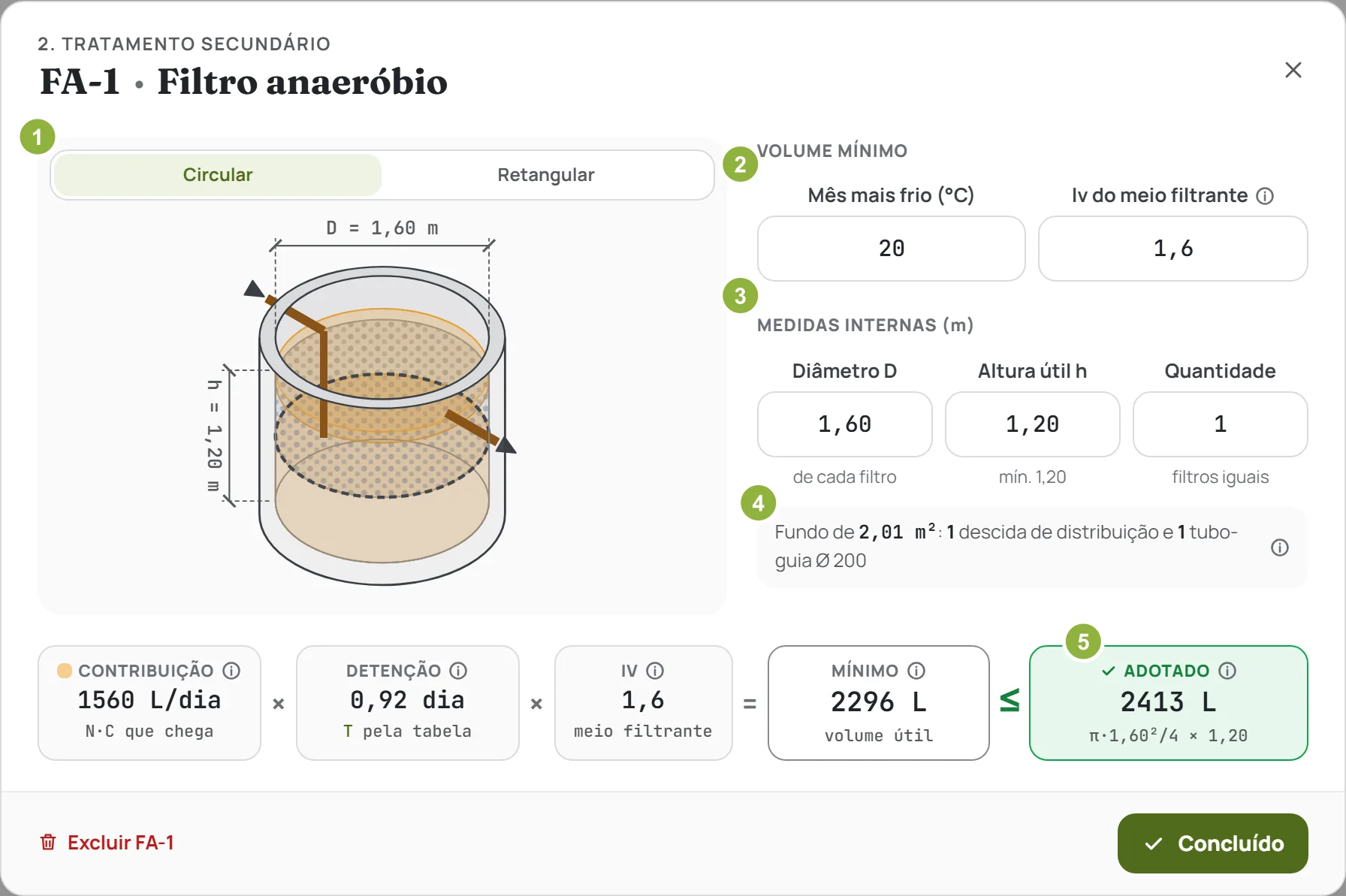

Clique no cartão FA-1. Abre a janela FA-1 · Filtro anaeróbio (faixa 2. Tratamento secundário).

1. 1Circular ou Retangular: a forma do filtro
2. 2Mês mais frio (°C) e Iv do meio filtrante
3. 3Medidas internas (m): D (ou C e L), h e a Quantidade
4. 4Fundo de … m²: quantas descidas e tubos-guia o filtro pede
5. 5Adotado: o volume dos filtros, contra o Mínimo

O sumidouro

12

Abra o sumidouro

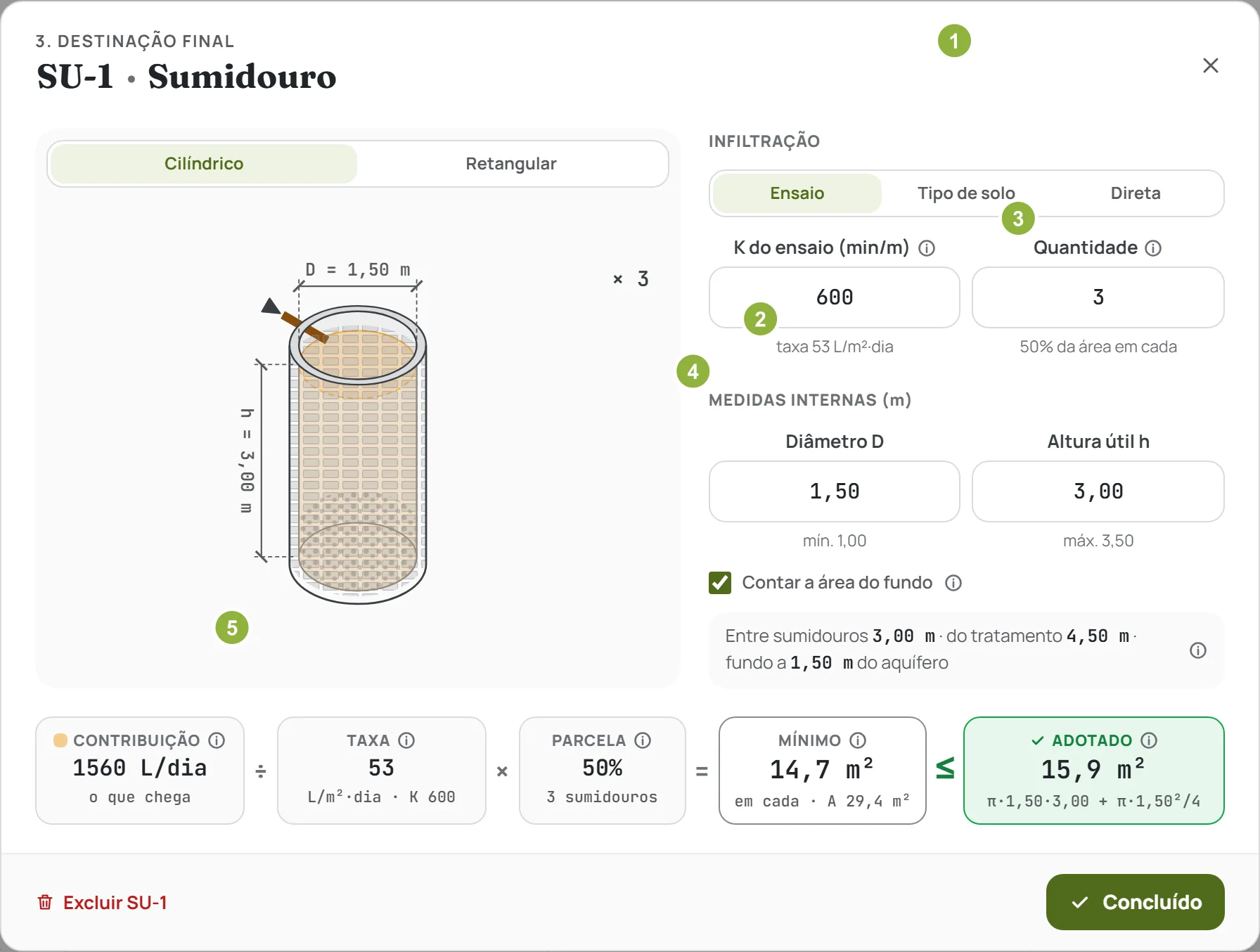

Clique no cartão SU-1. Abre a janela SU-1 · Sumidouro (faixa 3. Destinação final). O desenho fica apagado até ter a taxa.

1. 1Infiltração: Ensaio, Tipo de solo ou Direta
2. 2A taxa que resulta: litros por dia em cada metro quadrado
3. 3Quantidade: pelo menos 2, para alternar o uso
4. 4Diâmetro D (ou C e L) e Altura útil h
5. 5A área exigida de cada sumidouro, contra a adotada

13

Diga como o solo infiltra

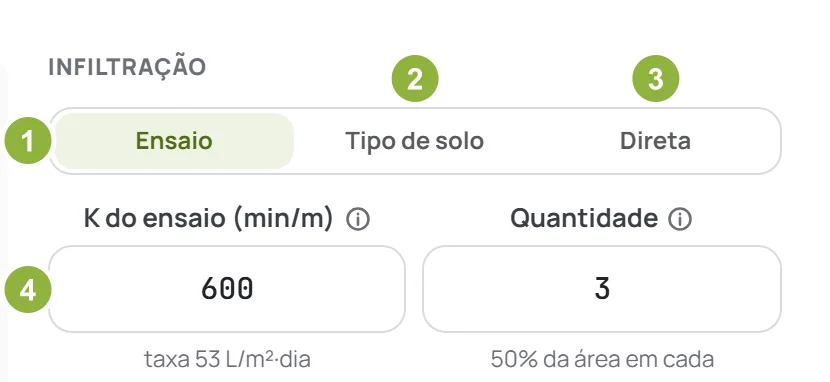

Em Infiltração, clique em Ensaio e digite o K do ensaio (min/m): o resultado do teste feito no terreno. A taxa aparece embaixo, calculada sozinha.

Sem ensaio: Tipo de solo (escolha em Solo; a taxa vem da faixa) ou Direta (digite a Taxa (L/m²·dia)). O ensaio é o que a norma pede.

1. 1Ensaio: o teste feito no terreno
2. 2Tipo de solo: a taxa pela faixa do solo
3. 3Direta: você digita a taxa
4. 4K do ensaio (min/m)

A vala de infiltração

17

Abra a vala

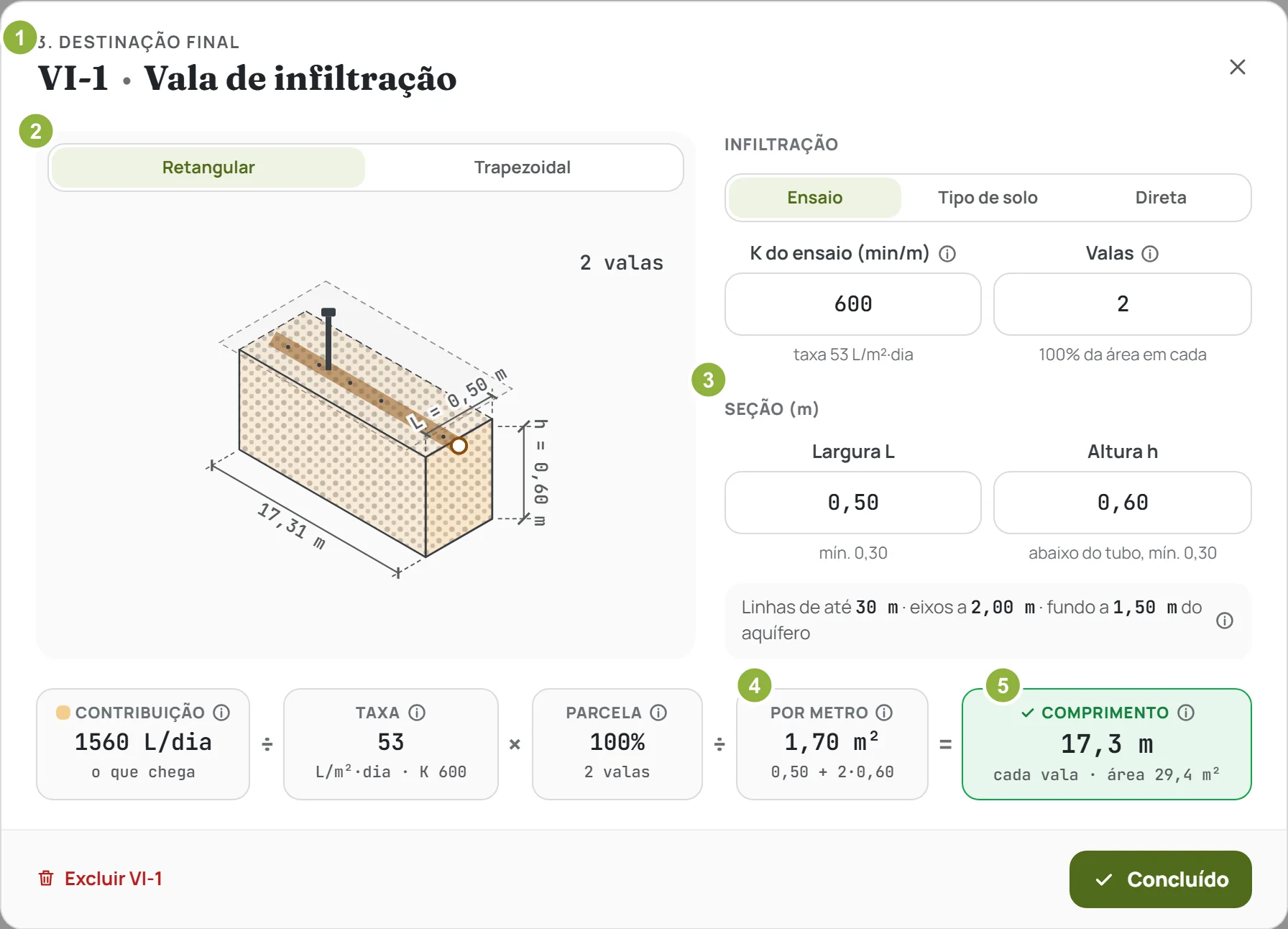

Clique no cartão VI-1. Abre a janela VI-1 · Vala de infiltração (faixa 3. Destinação final).

1. 1Infiltração: a mesma do sumidouro
2. 2Retangular ou Trapezoidal: a forma do corte da vala
3. 3Seção (m): a largura e a altura abaixo do tubo
4. 4Por metro: quanto cada metro de vala infiltra
5. 5Comprimento: o de cada vala, calculado sozinho

O biodigestor

20

Abra o biodigestor e clique numa sugestão

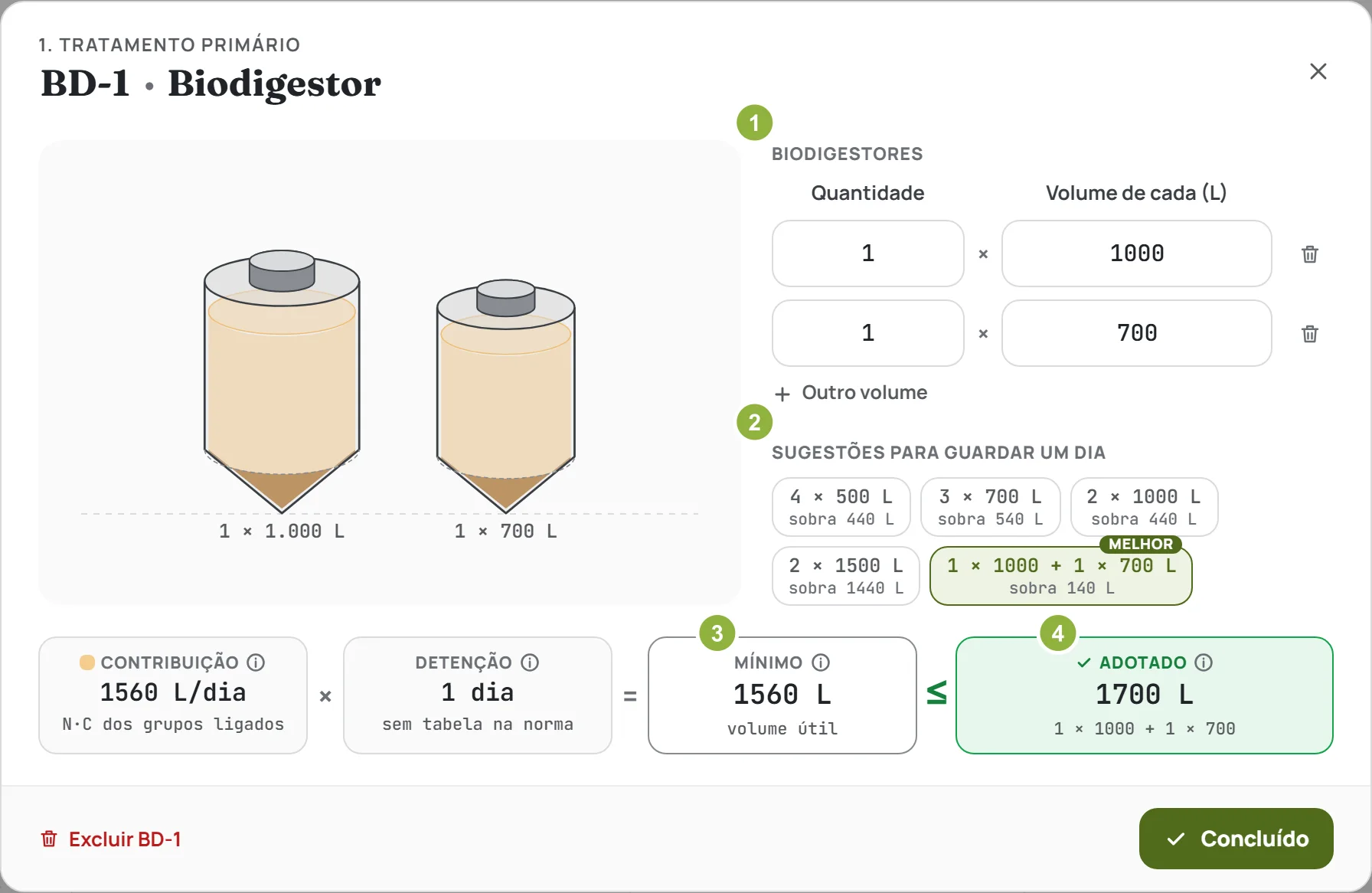

Clique no cartão BD-1. Em Sugestões para guardar um dia, clique na marcada melhor: é a que sobra menos. Clique em Concluído.

Para digitar o seu: Quantidade × Volume de cada (L), e Outro volume para misturar tamanhos. A conta é Contribuição × Detenção (1 dia) = Mínimo ≤ Adotado.

1. 1Biodigestores: Quantidade × Volume de cada (L)
2. 2Sugestões para guardar um dia: clique numa delas
3. 3Mínimo: um dia de esgoto
4. 4Adotado: a soma dos biodigestores, contra o Mínimo

Quando precisar mexer

21

Para trocar o nome, clique nele

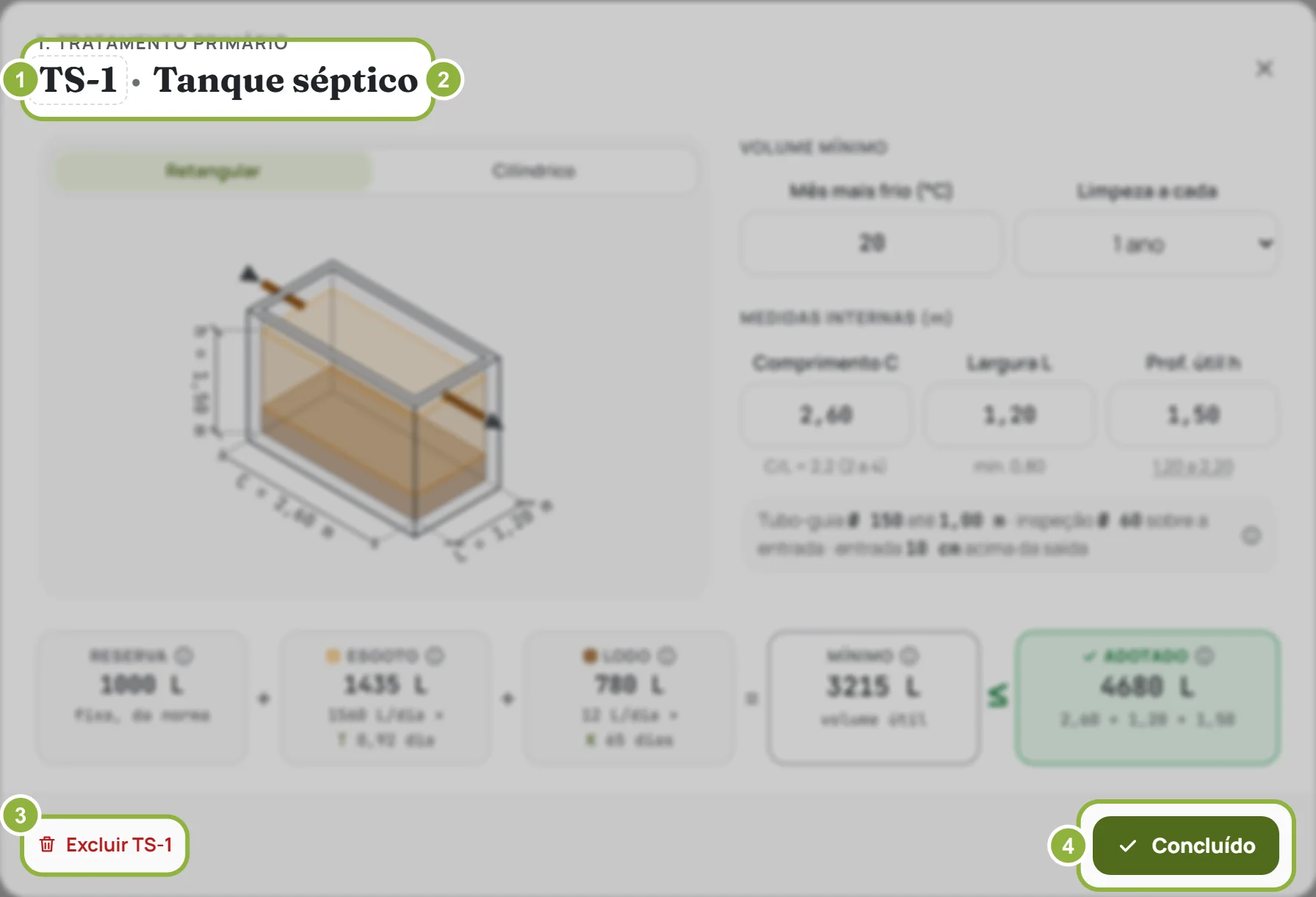

Clique no nome (TS-1) no alto da janela e digite outro. Enter aceita. O nome novo vai para o cartão e para o memorial.

1. 1O nome (TS-1): clique e digite outro
2. 2· Tanque séptico: o tipo da unidade
3. 3Excluir TS-1 (passo 22)
4. 4Concluído

O que acontece depois

O cartão de cada unidade passa a resumir a conta: “V mín. 3.000 L · adotado 3.456 L” no tanque e no filtro, “2 × mín. 8,5 m² · adotada 9,4 m²” no sumidouro, “2 × 12,5 m” na vala. Em vermelho, falta algo: “medidas?”, “K do ensaio?” ou “taxa de aplicação?”. Com tudo verde, o botão do alto mostra Tudo certo, e o Memorial PDF sai sem a marca de rascunho (tutorial A tela do Tratamento, passo 13).

Se algo travar

• “TS-1: informe as medidas.” Abra o cartão e clique em Usar estas medidas (passo 5). No filtro e no sumidouro, Usar … (passos 10 e 15).
• “TS-1: O volume adotado (… L) está abaixo do mínimo (… L).” Aumente uma das medidas (passo 6) até o Adotado ficar verde. O mesmo aviso vale para o FA-1.
• “TS-1: A relação comprimento/largura deve ficar entre 2:1 e 4:1.” O tanque retangular é comprido: de 2 a 4 vezes a largura. Ajuste Comprimento C.
• “TS-1: Largura interna mínima: 0,80 m.”, “Diâmetro interno mínimo: 1,10 m.” ou “A profundidade útil deve ficar entre … e … m.” Digite dentro do limite escrito embaixo do campo.
• “FA-1: Altura útil mínima: 1,20 m (fundo falso + meio filtrante).” Aumente Altura útil h (passo 10).
• “SU-1: informe a taxa de aplicação (ensaio de infiltração do solo).” Em Infiltração, digite o K do ensaio (min/m) ou a Taxa (passo 13). O cartão mostra “K do ensaio?”.
• “SU-1: o K do ensaio (… min/m) passa da Tabela N.1, que vai até 2400 min/m: o solo quase não infiltra.” Esse terreno não aceita sumidouro nem vala. Confira o ensaio, ou procure outro lugar no lote.
• “SU-1: Use pelo menos 2 sumidouros (alternância: 2 com 100% ou 3 com 50% da área cada).” Digite 2 em Quantidade (passo 14). Na vala, o aviso pede “pelo menos duas valas” (passo 18).
• “SU-1: A área de cada sumidouro (… m²) está abaixo da exigida (… m²).” Aumente o Diâmetro D ou a Altura útil h (passo 15), ou marque Contar a área do fundo.
• “SU-1: Diâmetro interno mínimo: 1,00 m.” ou “Profundidade máxima: 3,50 m.” Digite dentro do limite. Sumidouro fundo demais chega perto do lençol d’água.
• “SU-1: a taxa (… L/m²·dia) está fora da faixa do solo escolhido (…).” Aviso amarelo, não trava. Em Tipo de solo, deixe a Taxa dentro da faixa escrita embaixo dela.
• “SU-1: solo arenoso (K abaixo de 500 min/m). Camada filtrante de solo em volta do sumidouro…” Aviso amarelo, não trava: lembra o cuidado que a obra precisa ter nesse solo.
• “VI-1: A largura da vala é de pelo menos 0,30 m (Figura L.1).” ou “A altura abaixo do tubo de distribuição é de pelo menos 0,30 m (Figura L.1).” Ajuste a Seção (m) (passo 19).
• “BD-1: O volume dos biodigestores (… L) não guarda um dia de contribuição (… L).” Clique numa das Sugestões para guardar um dia (passo 20) ou aumente a Quantidade.
• O botão Usar … não aparece no sumidouro. Está escrito “Informe a taxa de aplicação para o app sugerir as medidas”: faça o passo 13 primeiro.
