A tela do Tratamento

Ao final, o esgoto da obra vai ter um caminho completo: sai das pessoas, passa pelo tanque, pelo filtro e termina no solo. São 13 passos, e mais 2 para quando precisar mexer.

Antes de começar

• O tratamento é da obra inteira, não de uma edificação. Serve quando o esgoto não vai para a rede da rua: ele é tratado e infiltrado no próprio terreno.
• Cinco nomes que vão aparecer: TS é o tanque séptico (a fossa); BD é o biodigestor (um tanque comprado pronto); FA é o filtro anaeróbio (limpa mais a água que sai do tanque); SU é o sumidouro (um poço que infiltra no solo); VI é a vala de infiltração (uma vala comprida que faz o mesmo).
• A tela tem três faixas: 1. Tratamento primário (tanque ou biodigestor), 2. Tratamento secundário (o filtro, opcional) e 3. Destinação final (sumidouro ou vala).
• Este tutorial é só da tela. As medidas de cada unidade têm o tutorial Dimensionar as unidades.

Passo a passo

Abrir e dizer quem usa

1

Abra o tratamento no painel do projeto

Clique em Abrir na linha Tratamento e destinação final, no painel do projeto. Abre um desenho com um cartão para cada edificação: é o grupo de pessoas dela.

A linha do painel já diz quantos litros por dia a obra produz e se falta resolver algo.

1. 1Consumos: quem usa a obra (tecla G)
2. 2O grupo de pessoas da edificação
3. 31. Tratamento primário: a primeira das três faixas
4. 4Memorial PDF
5. 5Tudo certo, ou N pontos para resolver

2

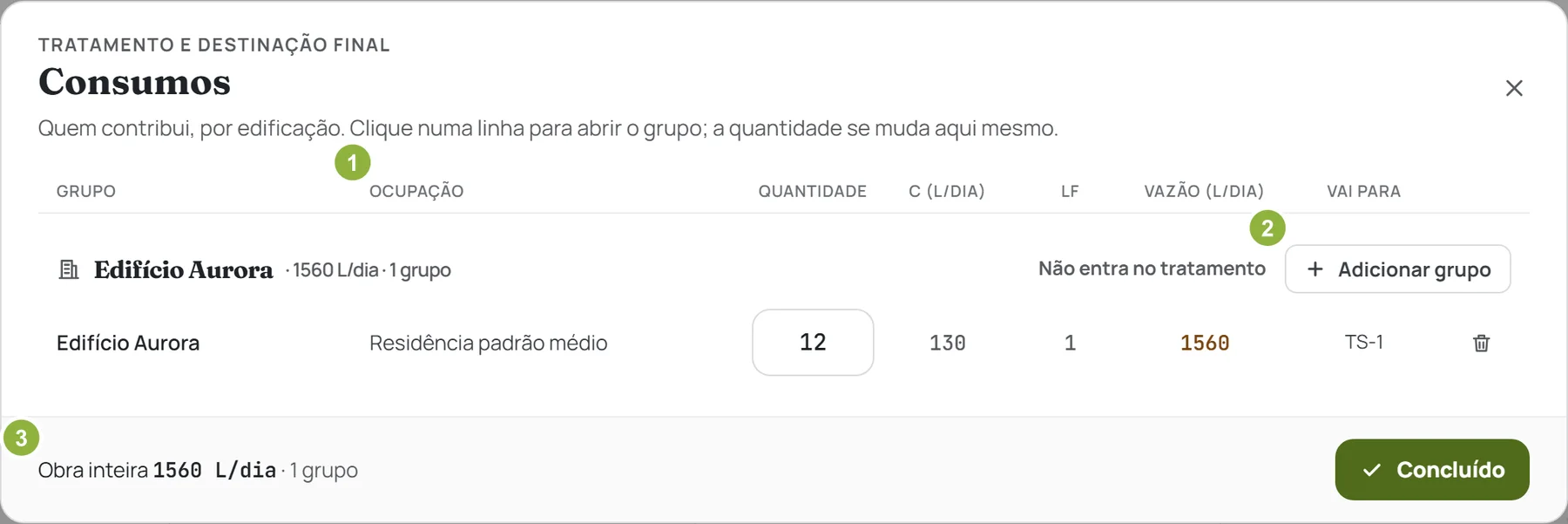

Abra os Consumos

Clique em Consumos, na barra Adicionar (ou aperte G). Abre a janela com um grupo por linha: quem usa a obra e quanto esgoto produz.

1. 1Ocupação: o tipo de uso, pela Tabela 1 da norma
2. 2Adicionar grupo: outro grupo de pessoas na mesma edificação
3. 3Obra inteira: a soma, em litros por dia

4

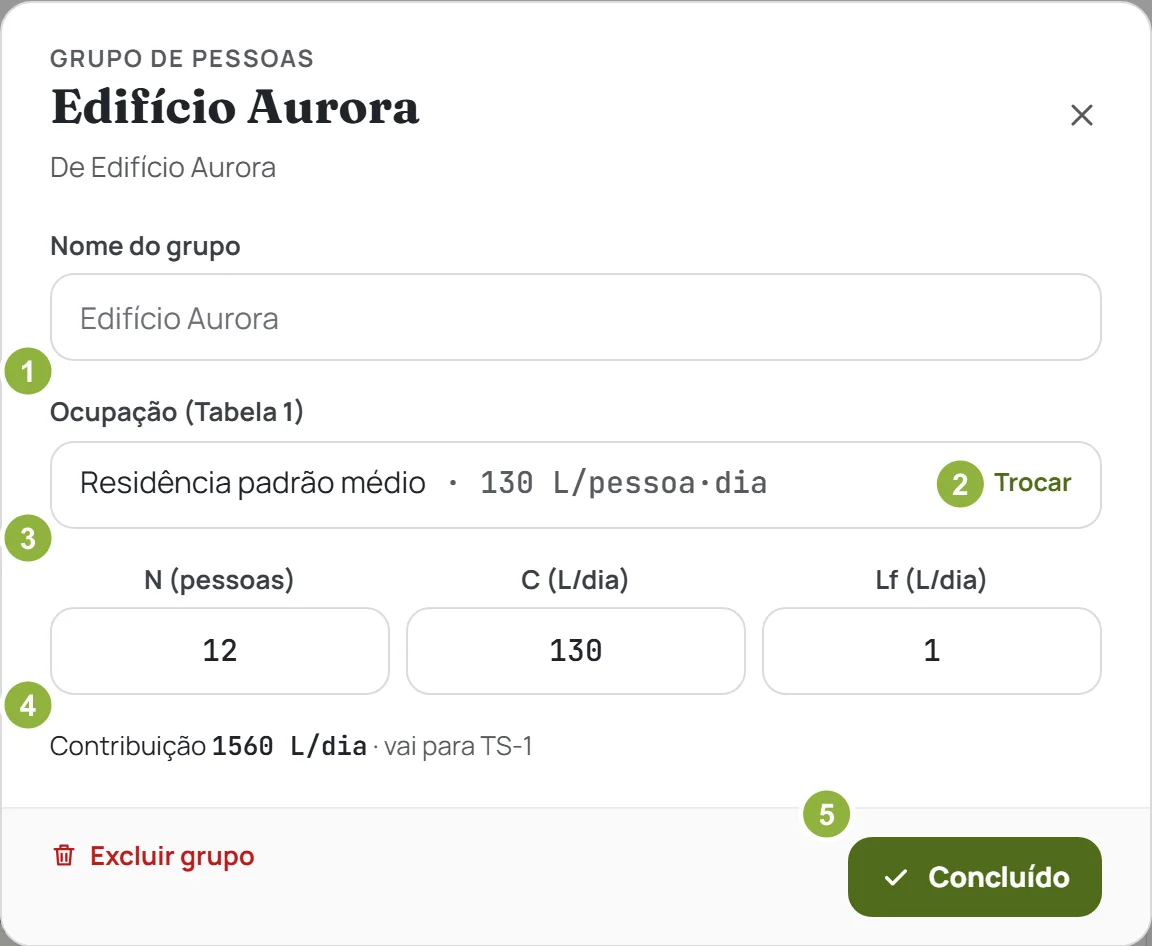

Confira o tipo de uso

Clique na linha do grupo. Abre a janela dele. Em Ocupação (Tabela 1), clique em Trocar e escolha na lista (residência, hotel, escola…). Depois, Concluído. A tabela inteira, com o que cada linha vale, está no artigo Quanto esgoto uma pessoa produz por dia: a Tabela 1 da NBR 17076.

A ocupação diz quantos litros cada pessoa produz por dia. Uso que não está na lista: Fora da tabela, Uso personalizado, com os seus números.

1. 1Ocupação (Tabela 1): o tipo de uso
2. 2Trocar: abre a lista de usos
3. 3N (pessoas): quantas pessoas (o mesmo número da coluna Quantidade)
4. 4Contribuição: os litros por dia, e para onde vão
5. 5Concluído: fecha a janela

Montar o sistema

6

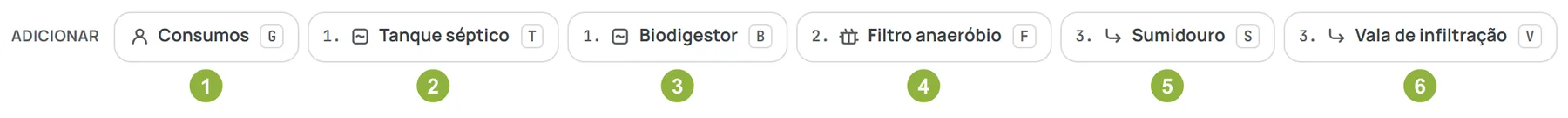

Crie o tanque séptico

Clique em 1. Tanque séptico, na barra Adicionar (ou aperte T). Aparece o cartão TS-1, com o aviso “vazio · arraste para cá”.

Prefere um tanque comprado pronto? 1. Biodigestor (B) faz o mesmo papel. Dica: o botão direito no fundo do desenho mostra o mesmo menu.

1. 1Consumos: quem usa a obra (tecla G)
2. 21. Tanque séptico (tecla T)
3. 31. Biodigestor (tecla B): o tanque comprado pronto
4. 42. Filtro anaeróbio (tecla F)
5. 53. Sumidouro (tecla S)
6. 63. Vala de infiltração (tecla V)

7

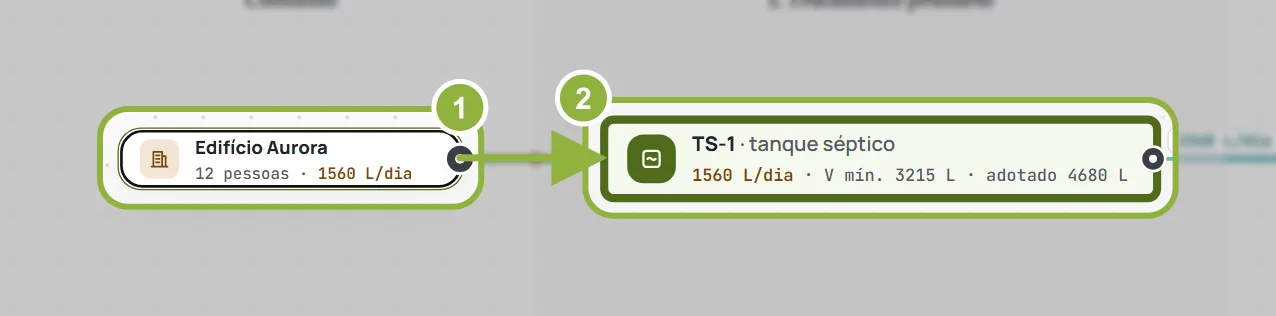

Puxe o grupo até o tanque

Segure a bolinha na borda direita do cartão do grupo e arraste até o TS-1. O tanque acende; solte. Um tubo liga os dois e mostra os litros por dia.

Dica: arrastar o meio do cartão só muda ele de lugar. Ligar é sempre pela bolinha.

1. 1A bolinha, na borda direita do cartão do grupo: segure e arraste
2. 2O TS-1 aceso: solte aqui

8

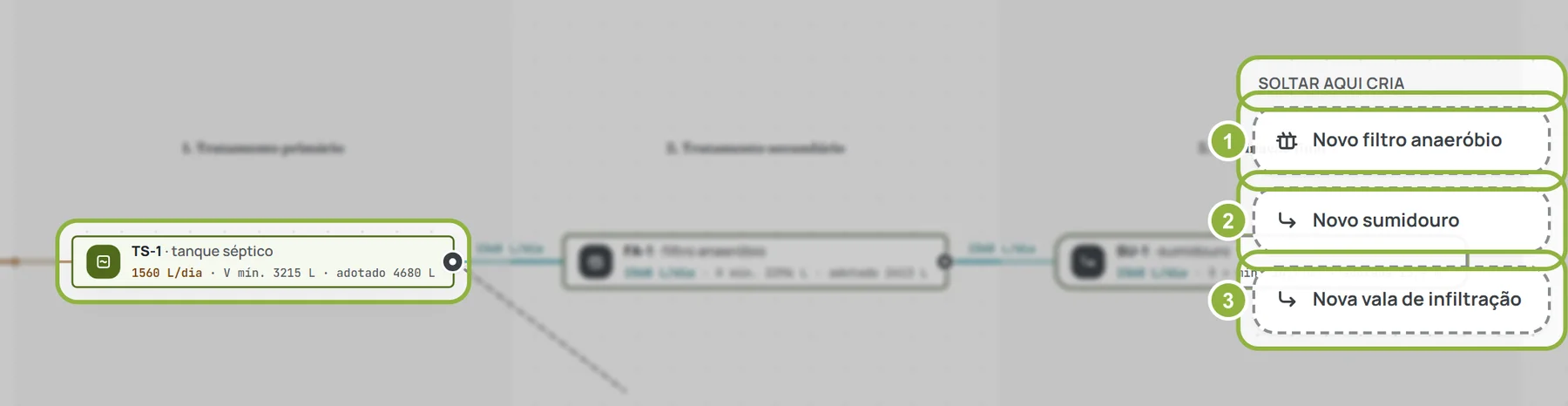

Crie o filtro já ligado no tanque

Segure a bolinha do TS-1 e arraste até a faixa Soltar aqui cria, à direita. Solte em Novo filtro anaeróbio. Aparece o FA-1, já ligado.

O filtro é opcional: sem ele, solte direto em Novo sumidouro. Também dá para criar pelo botão 2. Filtro anaeróbio (F) e puxar a bolinha depois.

1. 1Novo filtro anaeróbio: solte aqui
2. 2Novo sumidouro: sem filtro, solte aqui
3. 3Nova vala de infiltração

10

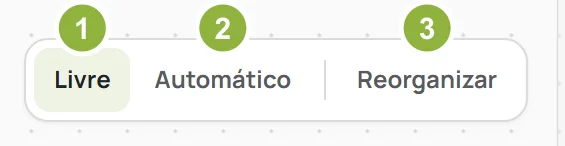

Arrume o desenho

Clique em Reorganizar, no canto de baixo do desenho. Os cartões se alinham nas três faixas.

O botão só aparece em Livre (os cartões ficam onde você largar). Em Automático, o app arruma sozinho a cada ligação.

1. 1Livre: os cartões ficam onde você largar
2. 2Automático: o app arruma sozinho
3. 3Reorganizar: alinha os cartões nas três faixas

Conferir e entregar

Quando precisar mexer

14

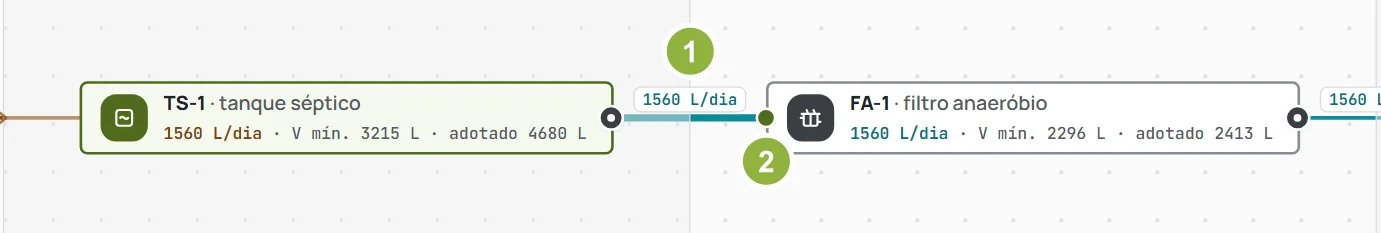

Para desfazer uma ligação, clique no tubo

Clique no tubo entre dois cartões: ele fica mais grosso. Aperte Del: quem saía por ele fica solto. A bolinha na ponta se arrasta para outro destino.

Dica: errou qualquer coisa? Ctrl+Z desfaz. Del num cartão de unidade exclui, e o app pergunta antes.

1. 1Os litros por dia que passam no tubo
2. 2A bolinha na ponta: arraste para outro destino

15

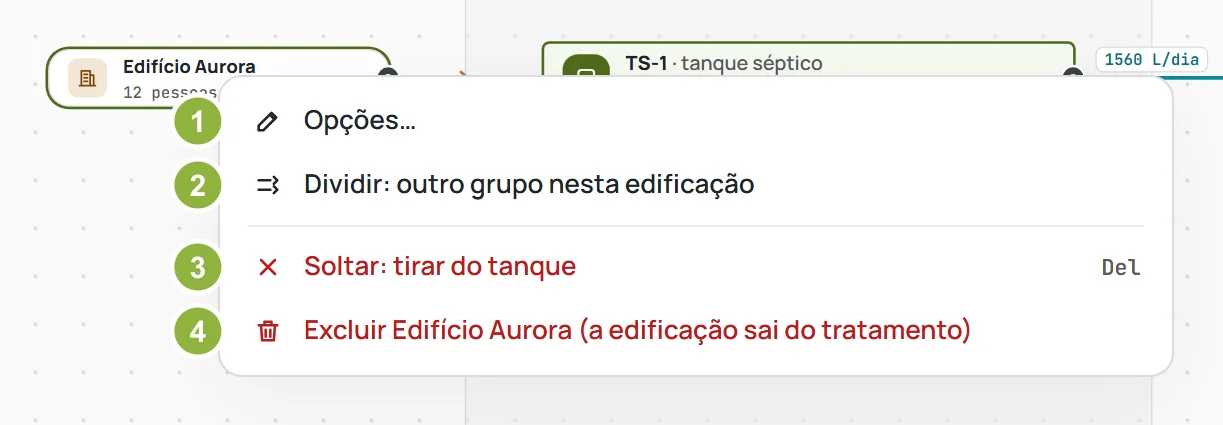

Para dividir uma edificação, use o botão direito

Clique com o botão direito no cartão do grupo e escolha Dividir: outro grupo nesta edificação. Nasce um grupo solto: clique nele para dizer quem é, e puxe até outro tanque.

Dois grupos no mesmo tanque formam um sistema só. Em tanques diferentes, dois sistemas.

1. 1Opções…: abre a janela do grupo
2. 2Dividir: outro grupo nesta edificação
3. 3Soltar: tira o grupo do tanque
4. 4Excluir: a edificação sai do tratamento

O que acontece depois

Com o caminho fechado, o app já somou os litros por dia que chegam em cada unidade: está escrito no tubo e no cartão. Falta só dar as medidas (tutorial Dimensionar as unidades). Com Tudo certo no alto, o Memorial PDF sai sem a marca de rascunho, e a linha do painel mostra “tudo certo”.

Se algo travar

• “Edifício X: informe quantas pessoas (ou unidades) contribuem.” Abra Consumos e digite a Quantidade (passo 3).
• “Edifício X ainda não vai para um tanque séptico ou biodigestor.” Puxe a bolinha do grupo até o tanque (passo 7). O cartão solto tem a borda tracejada.
• “TS-1 não recebe nada: ligue um grupo ou uma unidade nela, ou exclua.” Puxe um grupo até ela, ou clique nela e aperte Del.
• “TS-1 ainda não vai para lugar nenhum: ligue num filtro, sumidouro ou vala.” Puxe a bolinha do tanque (passo 8). O mesmo aviso no FA-1 pede “num sumidouro ou numa vala” (passo 9).
• “TS-1: informe as medidas.” Clique no cartão e dê as medidas (tutorial Dimensionar as unidades).
• “TS-1: A contribuição (… L/dia) passa de 12.000 L/dia: fora da NBR 17076 (menor porte).” É um aviso amarelo, não trava. Divida as pessoas em dois sistemas (passo 15) ou siga por sua conta.
• O cartão do grupo não solta em lugar nenhum. O grupo só liga no tanque ou no biodigestor. Crie um primeiro (passo 6). Os cartões que não aceitam ficam apagados durante o arrasto.
• “Memorial gerado como RASCUNHO: ainda há pontos para resolver.” Abra N pontos para resolver, no alto, e siga a lista (passo 11). Depois, gere de novo.
