O painel do projeto
Toda abertura de projeto passa por aqui: os dados da obra, as edificações e as disciplinas.
Ao final, você vai saber abrir cada disciplina da obra, mudar os dados dela e ligar outra disciplina. São 7 passos.
Antes de começar
- O painel é a primeira tela de toda obra. Ele abre quando você clica no cartão dela em Meus projetos.
- Dois nomes que vão aparecer: edificação é cada prédio ou casa da obra; UHC é a unidade da norma que mede quanto esgoto cada peça solta.
Passo a passo

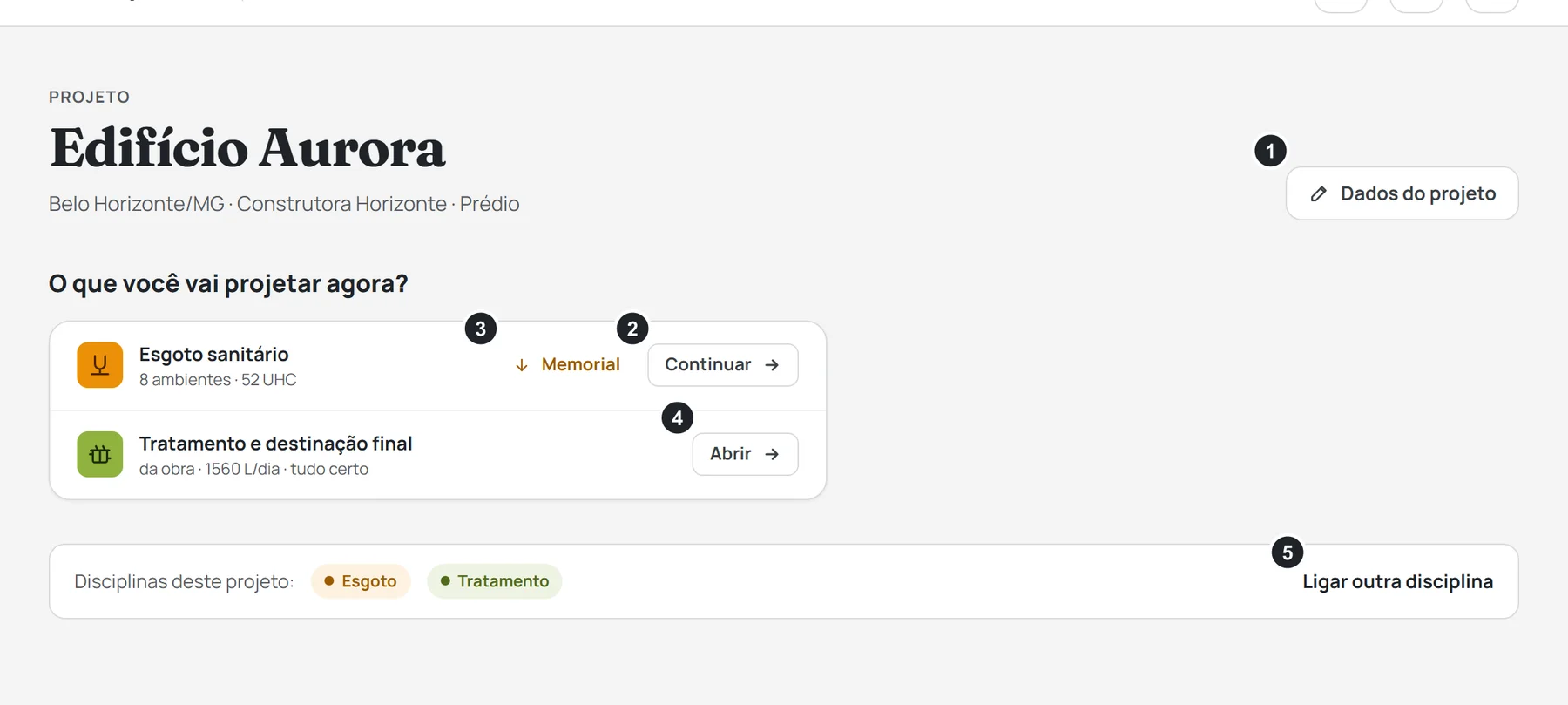

Abra a obra
Em Meus projetos, clique no cartão da obra. No alto, o nome, a cidade e o cliente. Embaixo, “O que você vai projetar agora?”: uma linha por disciplina.
- 1Dados do projeto: nome, cliente, endereço e tipo (passo 6)
- 2A linha do Esgoto: quantos ambientes e UHC já tem, e o botão Começar ou Continuar (passo 2)
- 3Memorial: o atalho para o memorial do esgoto (passo 5)
- 4A linha do Tratamento: os L/dia da obra e o que falta, com Abrir (passo 4)
- 5Ligar outra disciplina (passo 7)
Clique em Começar na linha Esgoto sanitário
Clique em Começar. Abre o Esgoto, no passo 1 (tutorial Esgoto: os 4 passos).
Depois de começar, o botão vira Continuar e a linha mostra quantos ambientes e UHC a obra já tem.

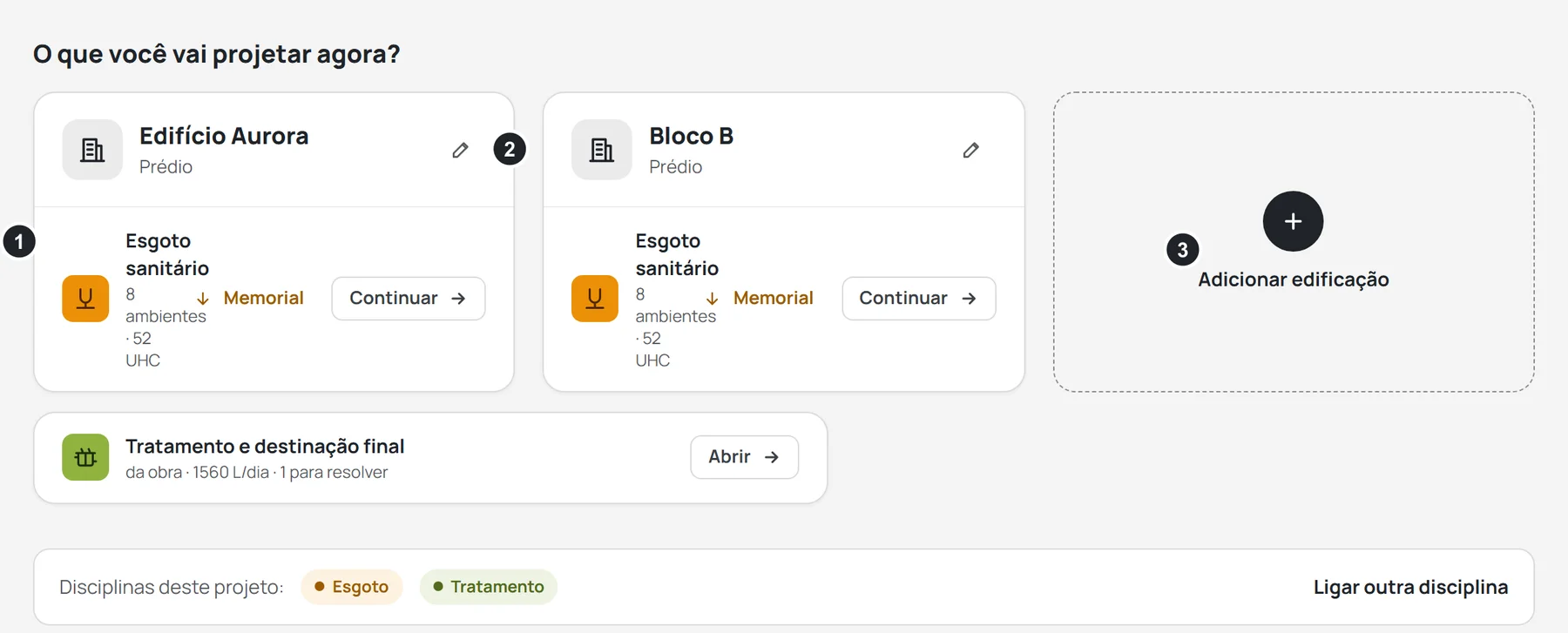

Obra com várias edificações? Escolha o cartão dela
Em condomínio, cada edificação tem um cartão, com as disciplinas dentro. Clique em Começar no cartão da edificação que quer projetar.
O lápis do cartão (Editar edificação) muda o nome e o tipo. O cartão tracejado Adicionar edificação cria outra.
- 1O cartão de cada edificação, com as disciplinas dela dentro: Começar ou Continuar abre o Esgoto
- 2O lápis (Editar edificação): muda o nome e o tipo
- 3Adicionar edificação: cria outra
Para a fossa, clique em Abrir na linha Tratamento
Clique em Abrir na linha Tratamento e destinação final. Essa disciplina é da obra inteira, não de uma edificação.
A linha mostra os litros por dia da obra e “tudo certo” ou “N para resolver”.
Para o memorial, clique em Memorial
Clique em Memorial, ao lado de Continuar na linha do Esgoto. Ele só aparece depois que o Esgoto começou e leva ao memorial da obra inteira.

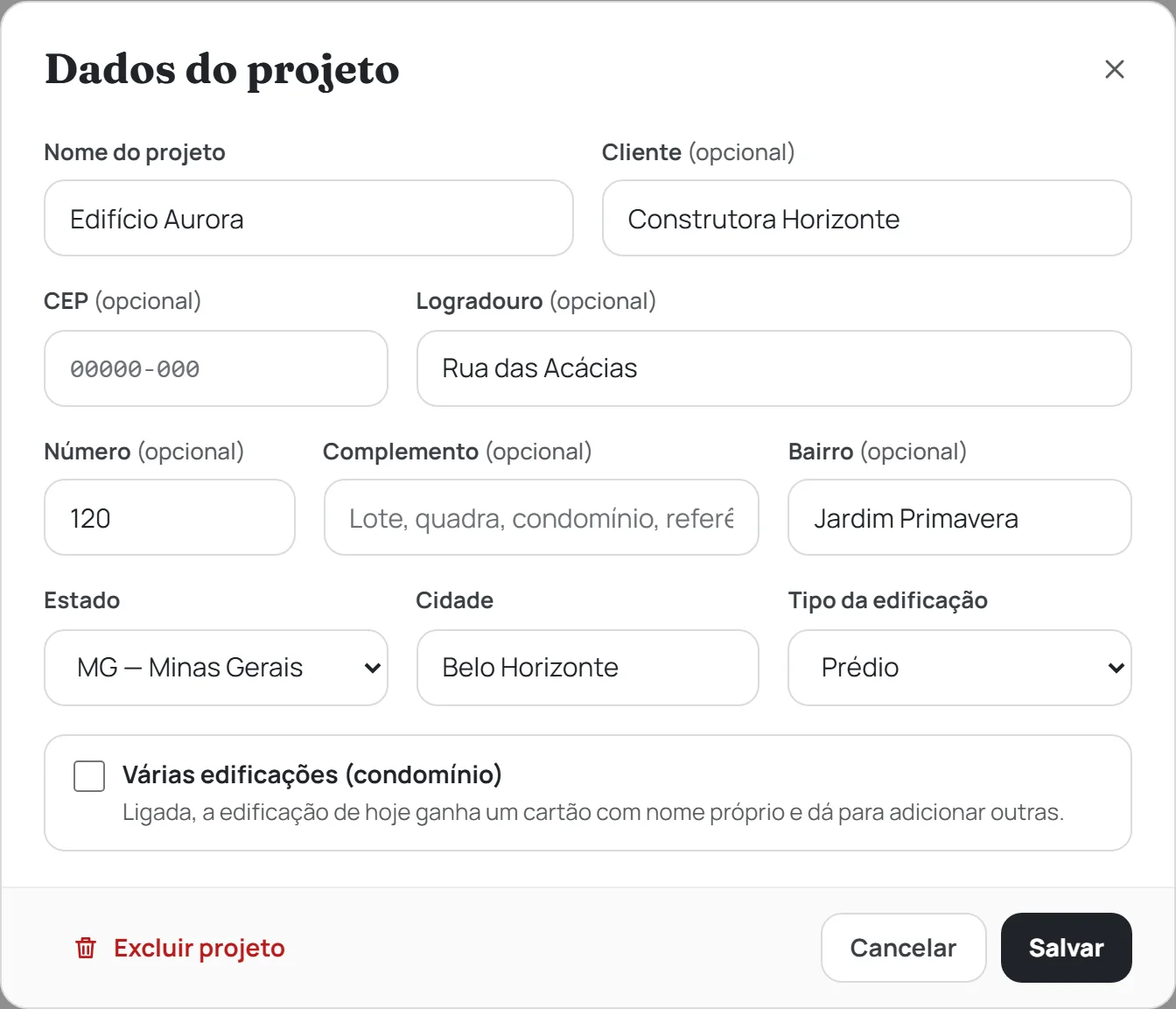

Para mudar nome, endereço ou tipo, clique em Dados do projeto
Clique em Dados do projeto, no alto à direita. Abre a janela com os mesmos campos do Novo projeto. Mude o que quiser e clique em Salvar.
Excluir projeto, no canto da janela, apaga a obra da conta. Não tem como desfazer; o app pergunta antes.

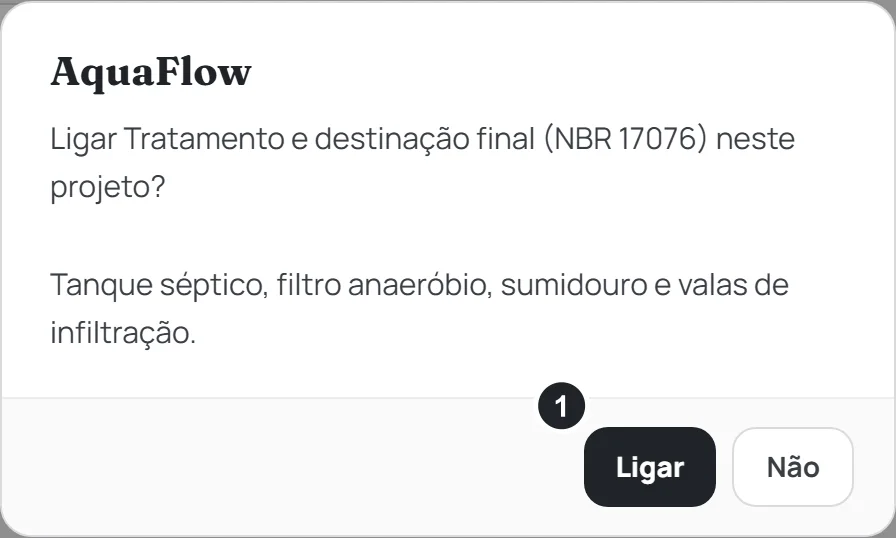

Quer o Tratamento depois? Clique em Ligar outra disciplina
Na faixa “Disciplinas deste projeto”, clique em Ligar outra disciplina. O app pergunta “Ligar Tratamento e destinação final (NBR 17076) neste projeto?”: clique em Ligar.
- 1Ligar: a disciplina entra no projeto. Não deixa tudo como está
O que acontece depois
Cada disciplina tem os seus tutoriais: Esgoto: os 4 passos e A tela do Tratamento. Não existe botão de salvar: tudo grava sozinho, e o topo mostra Salvo. Para voltar ao painel de dentro de uma disciplina, clique no nome da obra no topo.
Se algo travar
- “O projeto tem N edificações. Exclua as outras antes de voltar para uma só.” Você desmarcou Várias edificações com mais de um cartão. Exclua as outras pelo lápis de cada cartão (passo 3), ou deixe marcado.
- “A obra precisa de pelo menos uma edificação.” Não dá para excluir a última. Crie outra antes, se quiser recomeçar.
- “As disciplinas da versão web já estão ligadas.” Esgoto e Tratamento já estão no projeto. As outras entram em breve.
- “Escolha o estado e a cidade na lista.” Em Dados do projeto, a cidade precisa ser clicada na lista que abre (passo 6).
