Como dimensionar o condutor horizontal de águas pluviais (Tabela 4 da NBR 10844)

A lâmina de 2/3 do diâmetro, Manning na seção circular, a Tabela 4 inteira, a declividade mínima e as inspeções a cada 20 m.

Nesta página

O que o condutor horizontal faz
A lâmina de 2/3 do diâmetro
A fórmula
1 · A vazão que chega
2 · Declividade e material
3 · O diâmetro (Tabela 4)
Inspeções e caixas de areia
Erros comuns
Como o AquaFlow faz
Referências

O condutor horizontal recolhe a água dos condutores verticais e a leva, com pouca inclinação, até onde a lei permite lançar. Dimensionar é escolher o diâmetro que, com a declividade e o material, leva a vazão com a lâmina em dois terços do tubo. São três passos, e a norma já deu a tabela pronta.

O que o condutor horizontal faz

É um tubo (ou canal) quase deitado, aparente ou enterrado, com declividade uniforme para o ponto de lançamento. Vários verticais podem cair nele; a vazão vai somando. Ao contrário do vertical, ele escoa por gravidade na inclinação, como um coletor de esgoto, e é dimensionado pela mesma fórmula de Manning.

O condutor horizontal: a seção circular com a água até 2/3 do diâmetro e, ao lado, o tubo inclinado com a declividade i e a caixa de inspeção — Na seção, a água sobe até 2/3 do diâmetro D; o terço de cima é ar. Ao longo do tubo, a declividade i leva a água ao lançamento, com inspeções ou caixas de areia nos pontos que a norma pede.

A lâmina de 2/3 do diâmetro

O condutor horizontal de seção circular é dimensionado para escoar com lâmina de altura igual a 2/3 do diâmetro interno (5.7.2). O terço de cima fica livre: é a folga para o ar e para a chuva acima da de projeto. É a mesma ideia da meia seção do esgoto, com um pouco mais de uso.

A fórmula

Q = 60 000 · (S / n) · R^2/3 · i^1/2

A mesma Manning-Strickler das calhas (artigo da calha), com S, P e R da seção circular parcialmente cheia a 2/3 de D. Q em L/min; i em m/m; n da Tabela 2.

Para a seção circular com lâmina y = 2/3 D: o ângulo central é θ = 2 · arccos((r − y)/r), S = r²/2 · (θ − sen θ) e P = r · θ, com r = D/2. Com esses S e P a conta reproduz a Tabela 4 da norma, número a número.

Passo 1 · A vazão que chega

Some as vazões dos condutores verticais, calhas e áreas que caem nele (artigo Como dimensionar o condutor vertical de águas pluviais).

Passo 2 · Declividade e material

Declividade uniforme, de no mínimo 0,5% (5.7.1). O material dá o n pela Tabela 2 (artigo da calha): 0,011 para PVC, aço e alumínio; 0,012 para ferro fundido e concreto alisado; 0,013 para concreto não alisado e cerâmica.

Passo 3 · O diâmetro (Tabela 4)

Entre na tabela com o n e a declividade e pegue o menor diâmetro cuja capacidade cobre a vazão.

	n = 0,011 · plástico, fibrocimento, aço, metais não ferrosos				n = 0,012 · ferro fundido, concreto alisado, alvenaria revestida				n = 0,013 · cerâmica, concreto não alisado
D (mm)	0,5%	1%	2%	4%	0,5%	1%	2%	4%	0,5%	1%	2%	4%
50	32	45	64	90	29	41	59	83	27	38	54	76
75	95	133	188	267	87	122	172	245	80	113	159	226
100	204	287	405	575	187	264	372	527	173	243	343	486
125	370	521	735	1 040	339	478	674	956	313	441	622	882
150	602	847	1 190	1 690	552	777	1 100	1 550	509	717	1 010	1 430
200	1 300	1 820	2 570	3 650	1 190	1 670	2 360	3 350	1 100	1 540	2 180	3 040
250	2 350	3 310	4 660	6 620	2 150	3 030	4 280	6 070	1 990	2 800	3 950	5 600
300	3 820	5 380	7 590	10 800	3 500	4 930	6 960	9 870	3 230	4 550	6 420	9 110

NBR 10844:1989, Tabela 4 — capacidade de condutores horizontais de seção circular, em L/min, com lâmina de 2/3 D, por material (n) e declividade. Conferida contra a norma em 12/10/2026; a conta do app reproduz cada valor.

Apertado demais? Aumente a declividade antes do diâmetro: a 2% o mesmo DN 150 leva 1 190 L/min.

Inspeções e caixas de areia

Tubulação aparente: inspeção em toda conexão com outra tubulação, mudança de declividade, mudança de direção e a cada 20 m de trecho reto (5.7.3).
Tubulação enterrada: caixa de areia nos mesmos pontos (5.7.4); sob carga móvel, recobrimento conforme as recomendações específicas (4.1.3.1).
O condutor vertical liga no horizontal por curva de raio longo, com inspeção ou caixa de areia (5.7.5).
Águas pluviais não vão para rede de esgoto sanitário (4.2.2).

Erros comuns

Dimensionar a seção cheia. A norma pede 2/3 de D: a tabela já considera a folga.
Usar a coluna de n errado. Concreto não alisado (0,013) leva 15% menos que o PVC no mesmo tubo.
Declividade abaixo de 0,5%. Além de ser o mínimo, o tubo não se limpa.
Esquecer a caixa de areia na mudança de direção enterrada. É onde o entupimento começa.

Como o AquaFlow faz

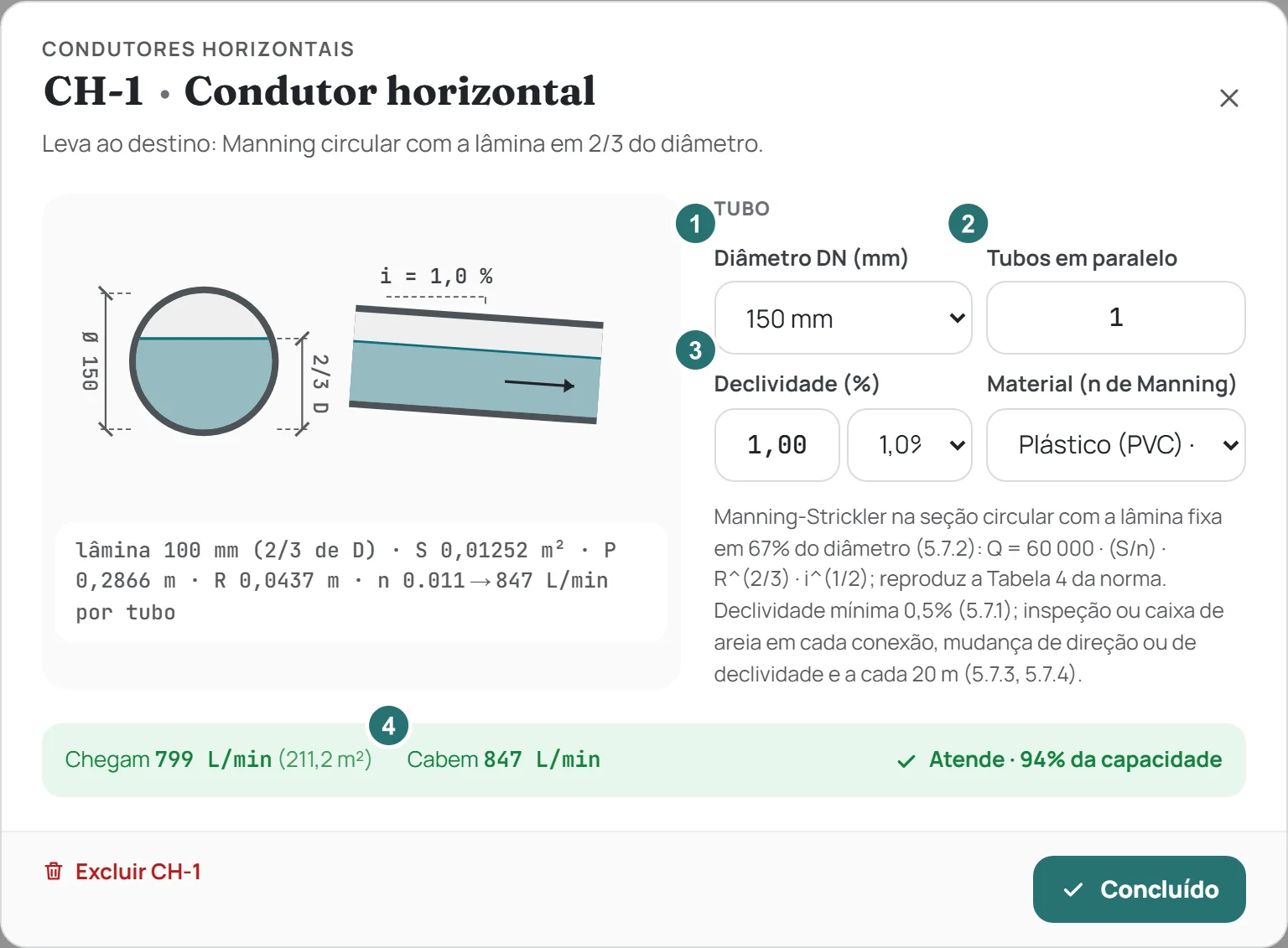

O cartão do condutor horizontal recebe a soma do que cai nele. Na janela, diâmetro, tubos em paralelo, declividade e material; o desenho mostra a seção a 2/3 e o corte inclinado; a conta mostra lâmina, S, P, R, a capacidade por tubo e o veredito. O memorial reproduz a conta e cita a Tabela 4.

A janela do condutor horizontal no AquaFlow

Referências

ABNT NBR 10844:1989 — Instalações prediais de águas pluviais — Procedimento. Item 5.7 e Tabela 4.
